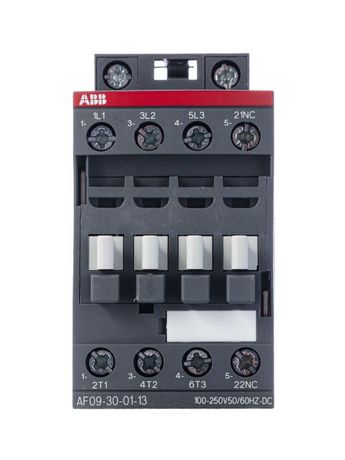

Контактор AF09-30-01-13 с универсальной катушкой управления 100-250BAC/DC | 1SBL137001R1301 ABB

Род тока:

Переменный/Постоянный (AC/DC)

Исполнение:

Стационарное

Напряжение:

690 В

Тип изделия:

Пускатель

Способ монтажа:

DIN-рейка/Монтажная плата

Степень защиты:

IP20

Номинальный ток:

9 А

Сфера применения:

Контакторы и пускатели

Модульное исполнение:

Нет

Нормативный документ:

ГОСТ Р 50030.1/50030.4.1, МЭК 60947-1/60947-4-1

Тип изделия/компонента:

Контактор

Количество НЗ контактов:

1

Количество НО контактов:

0

Климатическое исполнение:

УХЛ3

Тип напряжения управления:

AC/DC (перемен./постоян.)

Номин. раб. ток Ie при AC-1, 400 В:

25 А

Номин. раб. ток Ie при AC-3, 400 В:

9 А

Количество силовых полюсов:

3

Род тока катушки управления:

Переменный/Постоянный (AC/DC)

Номинальный ток AC 1 (А) при 400 В:

25

Номинальный ток AC 3 (А) при 400 В:

9

Тип подключения силовой цепи:

Винтовое соединение

Напряжение катушки управления:

100-250 В

Количество силовых НЗ контактов:

0

Количество силовых НО контактов:

3

Номинальная рабочая мощность NEMA:

1.49 кВт

Тип подключения силовой электрич. цепи:

Винтовое соединение

Номин. коммутируем. мощность при AC-3, 400 В:

4 кВт

Номинальная мощность электродвигателя:

4 КВт

Максимальное сечение подключаемого кабеля:

6 мм2

Механическая износостойкость (кол-ко циклов):

10 млн

Номин. напряжение питания цепи управления Us AC 50 Гц:

100...250 В

Номин. напряжение питания цепи управления Us AC 60 Гц:

100...250 В

Количество нормально разомкнутых (НО) силовых контактов:

3

Количество вспомогат. нормально замкнутых (НЗ) контактов:

1

Номин. напряжение питания цепи управления Us постоян. тока DC:

100...250 В
