Шнейдер Электрик lc1d096m7

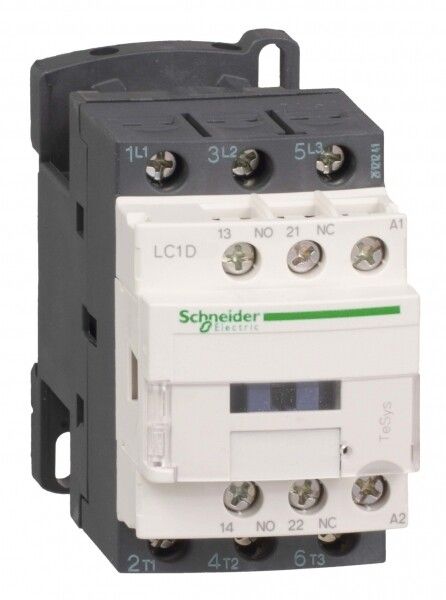

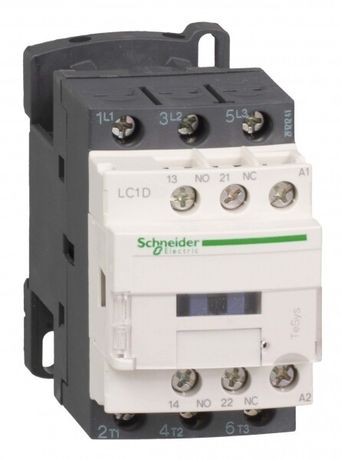

Контактор TeSys D 9А 220В 3Р 1НО+1НЗ Шнейдер Электрик lc1d096m7
Счёт за 15 минут
Ценим ваше время
Подбор аналогов
Поможем найти замену и аксессуары
Доставка по всей РФ
Бережная упаковка каждого заказа
Любая форма оплаты
Наличный и безналичный расчёт
Контактор TeSys D 9А 220В 3Р 1НО+1НЗ Шнейдер Электрик lc1d096m7 больше не поставляется. Подберите аналог на сайте или отправьте запрос на email - предложим подходящую замену.
Описание
Характеристики
Сертификаты
Описание
Контактор переменного тока TeSys D (серия LC1D) с номинальным током 9 А предназначен для коммутации трехфазных электродвигателей мощностью до 4 кВт при напряжении 400 В в режиме AC-3. Выбор этой модели обоснован необходимостью использования надежного пускателя с нереверсивной схемой, имеющего встроенный вспомогательный контакт (1НО+1НЗ) для сигнализации или блокировки без установки дополнительных модулей. Катушка управления рассчитана на напряжение 220 В переменного тока, что позволяет интегрировать устройство в стандартные цепи управления промышленного оборудования. Особенностью конструкции является наличие зажимов, оптимизированных под кольцевые наконечники, что обеспечивает надежное присоединение проводников сечением до 4 мм² и упрощает монтаж на DIN-рейку или монтажную плату. В отличие от более компактных серий, данный контактор соответствует стандартам МЭК/EN 60947-4-1 и 60947-5-1, гарантируя работу в тяжелых условиях с климатическим исполнением УХЛ4 и степенью защиты IP2X. Важно учитывать, что модель имеет только один вспомогательный контакт, поэтому для сложных схем управления потребуется установка дополнительных приставок. Силовые полюсы рассчитаны на ток 25 А в режиме AC-1, но ограничение по току 9 А в режиме AC-3 определяет предельную нагрузку при пуске и остановке двигателей. Отсутствие реверсивного исполнения делает этот контактор непригодным для задач с изменением направления вращения вала без использования пары устройств.
Технические характеристики контактора TeSys D 9А 220В
Бренд
Systeme Electric(Schneider-Electric)
Артикул производителя
lc1d096m7
Глубина
84 мм.
Ширина
45 мм.
Высота
99 мм.
Вес
0.32 кг.
Род тока
Переменный (AC)
Исполнение
Нереверсивное
Напряжение
380 В
Тип изделия
Контактор
Способ монтажа
DIN-рейка/Монтажная плата
Степень защиты
IP2X
Номинальный ток
9 А
Сфера применения
Tesys
Модульное исполнение
Нет
Нормативный документ
МЭК/EN 60947-4-1, МЭК/EN 60947-5-1
Тип изделия/компонента
Контактор
Количество НЗ контактов
1
Количество НО контактов
1
Климатическое исполнение
УХЛ4
Тип напряжения управления
AC (перемен.)
Номин. раб. ток Ie при AC-1, 400 В
25 А
Номин. раб. ток Ie при AC-3, 400 В
9 А
Количество силовых полюсов
3
Род тока катушки управления
Переменный (AC)
Номинальный ток AC 1 (А) при 400 В
25
Номинальный ток AC 3 (А) при 400 В
9
Напряжение катушки управления
220 В
Количество силовых НЗ контактов
0
Количество силовых НО контактов
3
Комплектное устройство в корпусе
Нет
Тип подключения силовой электрич. цепи
Прочее
Номин. коммутируем. мощность при AC-3, 400 В
4 кВт
Номин. коммутируем. мощность при AC-4, 400 В
2.2 кВт
Номинальная мощность электродвигателя
4 КВт
Максимальное сечение подключаемого кабеля
4 мм2
Номин. напряжение питания цепи управления Us AC 50 Гц
220 В
Номин. напряжение питания цепи управления Us AC 60 Гц
220 В
Количество нормально разомкнутых (НО) силовых контактов
3
Количество вспомогат. нормально замкнутых (НЗ) контактов
1
Количество вспомогат. нормально разомкнутых (НО) контактов
1
