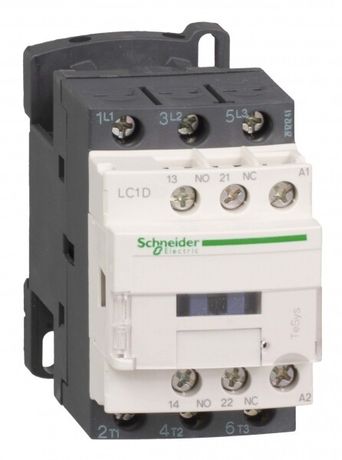

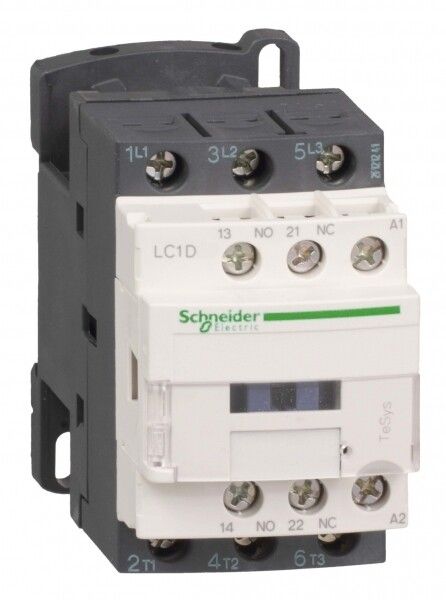

Контактор TeSys D LC1D 9А 24В AC 1НО+1НЗ Systeme Electric(Schneider-Electric)
Счёт за 15 минут
Ценим ваше время
Подбор аналогов
Поможем найти замену и аксессуары
Доставка по всей РФ
Бережная упаковка каждого заказа
Любая форма оплаты
Наличный и безналичный расчёт
Контактор TeSys D LC1D 9А 24В AC 1НО+1НЗ Systeme Electric(Schneider-Electric) больше не поставляется. Подберите аналог на сайте или отправьте запрос на email - предложим подходящую замену.
Описание
Характеристики
Сертификаты
Описание
Контактор TeSys D (модель LC1D09B7) Schneider Electric предназначен для коммутации трехфазных нагрузок переменного тока до 9 А в режиме AC-3, что соответствует управлению асинхронными электродвигателями мощностью до 4 кВт при напряжении 380–400 В. Ключевым фактором выбора данной модели является специфическое напряжение катушки управления 24 В переменного тока, требующее соответствующего источника питания в цепи управления, в отличие от более распространенных версий на 230 В. Силовая цепь реализована через три нормально открытых (3НО) полюса с винтовым типом подключения, допускающим присоединение кабелей сечением до 4 мм². Встроенный блок вспомогательных контактов (1НО + 1НЗ) позволяет формировать сигналы обратной связи или блокировки без установки дополнительных приставок, что экономит место на монтажной панели. Исполнение IP20 и возможность монтажа как на DIN-рейку, так и на монтажную плату определяют применение устройства в закрытых шкафах управления с климатическим исполнением УХЛ4. Модель не является реверсивной и не содержит встроенной тепловой защиты, поэтому для безопасной эксплуатации двигателя требуется установка отдельного реле перегрузки.
Технические характеристики контактора TeSys D LC1D 9А 24В AC
Бренд
Systeme Electric(Schneider-Electric)
Глубина
84 мм.
Ширина
45 мм.
Высота
77 мм.
Вес
0.32 кг.
Род тока
Переменный (AC)
Исполнение
Нереверсивное
Напряжение
380 В
Распродажа
зипшнайдер
Тип изделия
Контактор
Способ монтажа
DIN-рейка/Монтажная плата
Степень защиты
IP20
Номинальный ток
9 А
Сфера применения
Tesys
Модульное исполнение
Нет
Нормативный документ
МЭК/EN 60947-4-1, МЭК/EN 60947-5-1
Тип изделия/компонента
Контактор
Количество НЗ контактов
1
Количество НО контактов
1
Климатическое исполнение
УХЛ4
Тип напряжения управления
AC (перемен.)
Номин. раб. ток Ie при AC-1, 400 В
25 А
Номин. раб. ток Ie при AC-3, 400 В
9 А
Количество силовых полюсов
3
Род тока катушки управления
Переменный (AC)
Номинальный ток AC 1 (А) при 400 В
25
Номинальный ток AC 3 (А) при 400 В
9
Тип подключения силовой цепи
Винтовое
Напряжение катушки управления
24 В
Количество силовых НЗ контактов
0
Количество силовых НО контактов
3
Комплектное устройство в корпусе
Нет
Тип подключения силовой электрич. цепи
Винтовое соединение
Номин. коммутируем. мощность при AC-3, 400 В
4 кВт
Номин. коммутируем. мощность при AC-4, 400 В
2.2 кВт
Номинальная мощность электродвигателя
4 КВт
Максимальное сечение подключаемого кабеля
4 мм2
Номин. напряжение питания цепи управления Us AC 50 Гц
24 В
Номин. напряжение питания цепи управления Us AC 60 Гц
24 В
Количество нормально разомкнутых (НО) силовых контактов
3
Количество вспомогат. нормально замкнутых (НЗ) контактов
1
Количество вспомогат. нормально разомкнутых (НО) контактов
1
