EATON 276565

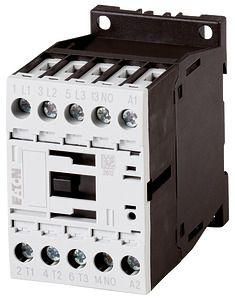

Контактор магнитный DILM7-10, 7А, 24В DC, AC-3 EATON 276565
Счёт за 15 минут
Ценим ваше время
Подбор аналогов
Поможем найти замену и аксессуары
Доставка по всей РФ
Бережная упаковка каждого заказа
Любая форма оплаты
Наличный и безналичный расчёт
Контактор магнитный DILM7-10, 7А, 24В DC, AC-3 EATON 276565 больше не поставляется. Подберите аналог на сайте или отправьте запрос на email - предложим подходящую замену.
Описание
Характеристики
Описание
Контактор DILM7-10 от EATON предназначен для коммутации трехфазных цепей переменного тока с номинальным током до 7 А в категории AC-3, что соответствует управлению асинхронными двигателями мощностью до 1,3 кВт при напряжении 400 В. Критически важным нюансом выбора является тип катушки управления: в данной модели она рассчитана исключительно на постоянное напряжение 24 В DC, что требует наличия соответствующего источника питания в цепи управления и исключает прямое подключение к стандартной сети 220/380 В AC. Силовая часть выполнена на три полюса с тремя нормально-открытыми контактами, при этом встроенных вспомогательных контактов (нормально-замкнутых или нормально-открытых) в базовом исполнении нет, что ограничивает возможность использования устройства для сигнализации или блокировки без установки дополнительных приставок. Контактор рассчитан на работу в тяжелых режимах AC-4 (пуск и отключение двигателей под нагрузкой) с током до 5 А, что делает его пригодным для частых пусков и реверса, но требует учета снижения номинального тока по сравнению с категорией AC-3. Устройство монтируется на DIN-рейку, имеет степень защиты IP20 и соответствует стандартам IEC/EN 60947, что определяет его применение в шкафах автоматизации и распределительных устройствах для управления нагрузками с индуктивным характером.
Технические характеристики магнитного пускателя DILM7-10
Бренд
EATON
Артикул производителя
276565
Глубина
77 мм.
Ширина
55 мм.
Высота
66 мм.
Вес
0.3143 кг.
Род тока
Переменный/Постоянный (AC/DC)
Исполнение
Нереверсивное
Напряжение
690 В
Тип изделия
Контактор
Способ монтажа
DIN-рейка
Степень защиты
IP20
Номинальный ток
7 А
Тип подключения
Винтовое
Сфера применения
Контакторы
Модульное исполнение
Нет
Нормативный документ
IEC/EN 60947, VDE 0660
Количество НЗ контактов
0
Количество НО контактов
1
Климатическое исполнение
УХЛ4
Тип напряжения управления
DC (постоян.)
Номин. раб. ток Ie при AC-1, 400 В
14 А
Номин. раб. ток Ie при AC-3, 400 В
7 А
Номин. раб. ток Ie при AC-4, 400 В
5 А
Количество силовых полюсов
3
Род тока катушки управления
Постоянный (DC)
Номинальный ток AC 1 (А) при 400 В
22
Номинальный ток AC 3 (А) при 400 В
7
Номинальный ток AC 4 (А) при 400 В
5
Напряжение катушки управления
24 В
Количество силовых НЗ контактов
0
Количество силовых НО контактов
3
Комплектное устройство в корпусе
Нет
Тип подключения силовой электрич. цепи
Винтовое соединение
Номин. коммутируем. мощность при AC-3, 400 В
3 кВт
Номин. коммутируем. мощность при AC-4, 400 В
2.2 кВт
Номинальная мощность электродвигателя
1.3 КВт
Количество нормально разомкнутых (НО) силовых контактов
3
Количество вспомогат. нормально разомкнутых (НО) контактов
1
Номин. напряжение питания цепи управления Us постоян. тока DC
24 В
