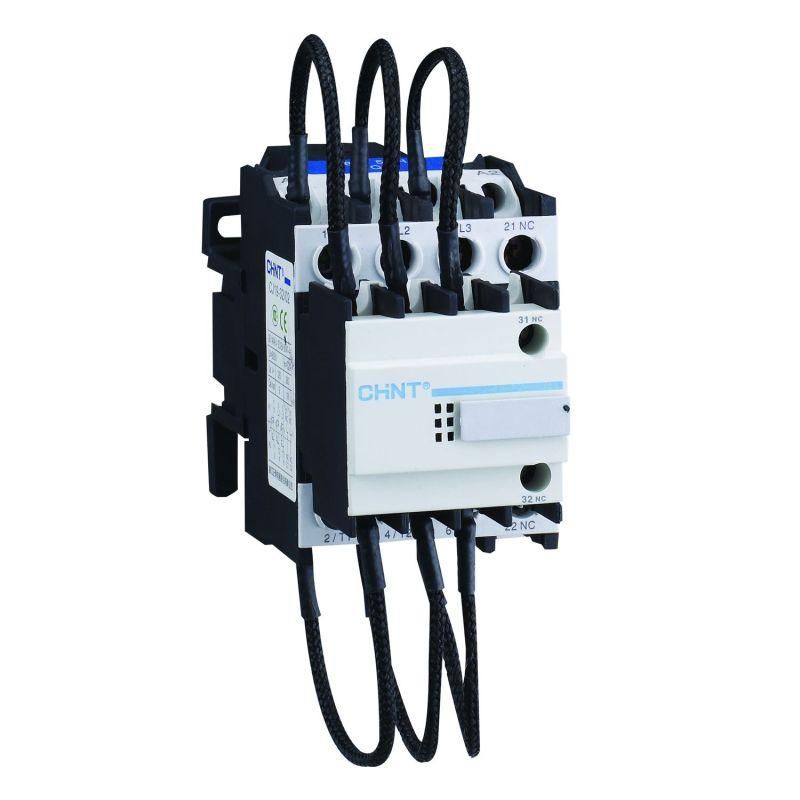

Контактор для компенсации реактивной мощности CJ19-115/10, 60кВАр, 1НО, 380В (R) | 244392 CHINT

Контактор для компенсации реактивной мощности CJ19-115/10 от CHINT предназначен для автоматического включения и отключения батарей конденсаторов в системах компенсации реактивной мощности. Этот контактор обеспечивает надёжную коммутацию при высоких импульсных нагрузках, характерных для работы с конденсаторными установками, и рассчитан на работу в сетях переменного тока с напряжением до 380 В.

Назначение и область применения

Контактор для компенсации реактивной мощности CJ19-115/10 используется исключительно в цепях компенсации реактивной мощности - то есть для включения и отключения конденсаторных батарей в промышленных и коммерческих энергообъектах. Он применяется там, где требуется снижение потерь электроэнергии за счёт улучшения коэффициента мощности (cos φ): на производствах с большим количеством индукционных двигателей, сварочных аппаратов, трансформаторов, насосов и компрессоров. Отличается повышенной устойчивостью к ударным токам при включении конденсаторов, что делает его специализированным решением, а не универсальным контактором.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальная реактивная мощность: 60 кВАр - максимальная мощность конденсаторной группы, которую можно безопасно коммутировать этим контактором
• Номинальное напряжение питания катушки управления: 380 В - требует подключения именно к трёхфазной сети 380 В, не совместим с 220 В
• Количество главных контактов: 3 - три полюса для переключения всех фаз трёхфазной системы
• Количество нормально открытых контактов: 1 - один вспомогательный контакт для сигнализации состояния (например, включения конденсаторов в систему управления)
• Тип присоединения главной цепи: винтовое - позволяет использовать провода сечением, соответствующим допустимой нагрузке, без необходимости пайки или быстроразъёмных соединений

Совместимость и монтаж

Контактор для компенсации реактивной мощности CJ19-115/10 монтируется на DIN-рейку шириной 35 мм, как большинство современных устройств защиты и управления. Главные контакты подключаются через винтовые зажимы - необходимо соблюдать момент затяжки, указанный в документации производителя, чтобы избежать перегрева. Катушка управления питается от трёхфазной сети 380 В; подключение к однофазному напряжению невозможно. Вспомогательный контакт (НО) подключается к контроллеру или реле времени для формирования сигнала о состоянии контактора. Убедитесь, что сечение проводов соответствует токовой нагрузке - для 60 кВАр при 380 В рабочий ток составляет около 90 А.

Безопасность и стандарты

Контактор для компенсации реактивной мощности CJ19-115/10 разработан в соответствии с международными требованиями IEC 60947-4-1 для контакторов переменного тока. Применяется в системах, где важна надёжность коммутации при частых включениях - он прошёл испытания на долговечность при работе с емкостными нагрузками. Однако не имеет сертификата взрывозащиты и не предназначен для использования во взрывоопасных средах.

Преимущества

• Специально адаптирован для работы с конденсаторами - выдерживает многократные включения при высоких пусковых токах
• Увеличенный срок службы по сравнению с обычными контакторами при аналогичных условиях эксплуатации
• Стандартная конструкция на базе серии CJ19 - легко заменить на аналогичный элемент в существующей системе
• Имеет встроенный вспомогательный контакт - позволяет интегрировать сигнал состояния в систему автоматизации без внешних датчиков

Ограничения применения

• Не предназначена для постоянной работы при напряжении ниже 380 В - при меньшем напряжении катушка не будет надёжно удерживать якорь
• Не подходит для коммутации активных нагрузок (нагреватели, освещение) - оптимизирован только для реактивной мощности
• Максимальная мощность - 60 кВАр; превышение этого значения вызывает риск сваривания контактов и выхода из строя
• Не имеет IP-защиты корпуса - должен устанавливаться внутри щита или в закрытом помещении

Примеры использования

• Автоматическая система компенсации реактивной мощности на заводе с 10 двигателями по 15 кВт каждый
• Щит распределения электроэнергии в торговом центре с кондиционерами и лифтами
• Электроустановка на насосной станции, где требуется минимизация штрафов за низкий cos φ от энергосбыта

Практические советы

• Выбирая контактор для компенсации реактивной мощности CJ19-115/10, проверьте суммарную мощность конденсаторной батареи - она не должна превышать 60 кВАр
• Подключите предохранители на входе каждой фазы - они защитят контактор от аварийных токов короткого замыкания
• При использовании в системах с частотным регулированием убедитесь, что гармонические искажения не превышают 5% - иначе возможен перегрев контактов
• Регулярно проверяйте состояние винтовых зажимов - ослабление даже одного контакта приведёт к нагреву и отказу
• Заменяйте этот контактор только на такой же модель - CJ19-115/10 от CHINT - другие модели, даже схожие по габаритам, могут иметь другую коммутационную способность
