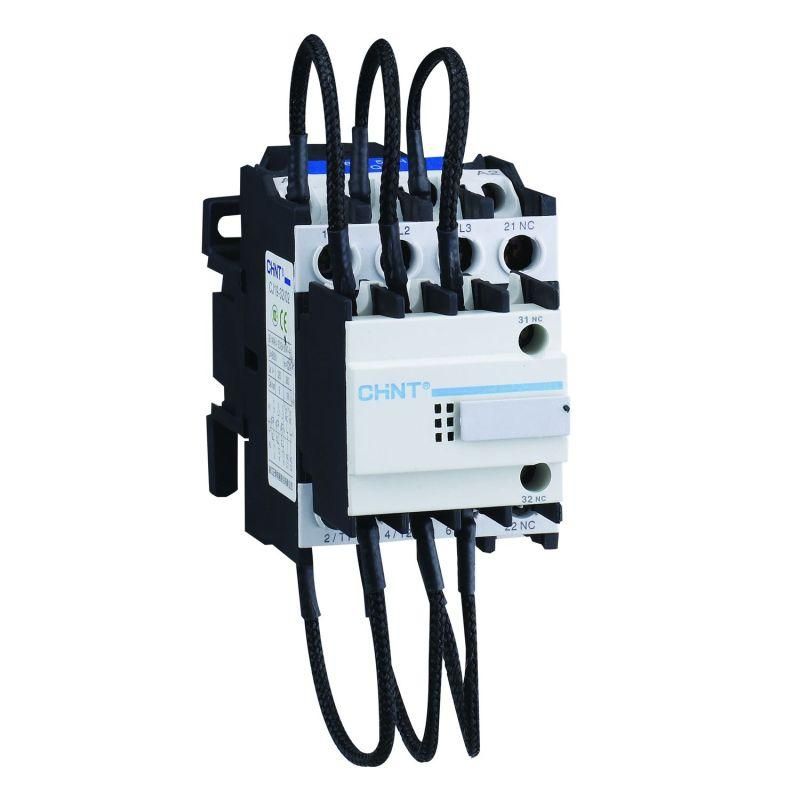

Контактор для компенсации реактивной мощности CJ19-3211, 18кВАр, 1НО+1НЗ, 230В (R) | 243885 CHINT

Контактный аппарат CJ19-3211 от CHINT предназначен для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Этот контактный аппарат обеспечивает надёжное включение и отключение нагрузки при работе в условиях высоких импульсных токов, характерных для конденсаторных установок.

Назначение и область применения

CJ19-3211 используется исключительно для переключения конденсаторных батарей в устройствах компенсации реактивной мощности. Он рассчитан на частые операции включения/выключения — до 120 циклов в час — что делает его подходящим для автоматических систем регулирования коэффициента мощности. Применяется в промышленных распределительных щитах, на производствах с большим количеством индукционных нагрузок: сварочные станки, насосы, компрессоры, конвейеры.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальная реактивная мощность: 10 кВАр — максимальная нагрузка, которую можно безопасно коммутировать
• Напряжение питания катушки: 230 В — требует наличия именно такого напряжения в цепи управления
• Количество главных контактов: 3 — три полюса для трёхфазной сети
• Количество нормально открытых (НО) контактов: 1 — используется для сигнализации или управления внешним устройством
• Количество нормально закрытых (НЗ) контактов: 1 — применяется для аварийного отключения или блокировки
• Тип подключения: винтовой зажим — позволяет использовать провода сечением до 10 мм²

Совместимость и монтаж

CJ19-3211 устанавливается на DIN-рейку шириной 35 мм. Подключение силовых проводов выполняется через винтовые клеммы — необходимо затягивать их моментом 0,5–0,7 Н·м, чтобы избежать перегрева. Управляющая катушка подключается к контроллеру системы компенсации (например, реле мощности) через два вывода A1 и A2. Контакты NO и NC используются для передачи сигналов в систему управления — например, для индикации состояния или блокировки других элементов.

Безопасность и стандарты

Контактор CJ19-3211 соответствует требованиям IEC 60947-4-1 и IEC 60947-1. Конструкция защищена от случайного прикосновения к токоведущим частям. Для работы в средах с повышенной запылённостью рекомендуется установка в герметичном шкафу IP54 и выше.

Преимущества

• Усиленные контакты специально адаптированы под высокие пусковые токи конденсаторов — снижают риск сваривания и эрозии
• Высокая механическая износостойкость — до 1 млн циклов коммутаций
• Стандартный форм-фактор совместим с большинством промышленных щитов
• Имеет встроенные вспомогательные контакты — не требуется доп. модули для сигнализации

Ограничения применения

• Не предназначен для постоянной нагрузки выше 10 кВАр — превышение вызывает перегрев и выход из строя
• Работает только при напряжении 230 В ±10% — использование с 110 В или 400 В приведёт к отказу катушки
• Не подходит для коммутации активной нагрузки (нагреватели, освещение) — оптимизирован только для емкостной
• Не имеет защиты от перегрузки — обязательно нужна внешняя тепловая защита или предохранители

Примеры использования

• Автоматическая система компенсации на заводе с 100 кВАр суммарной ёмкостью — CJ19-3211 управляет группами по 10 кВАр
• Щит управления насосной станцией — контактный аппарат включает конденсаторы при падении cosφ ниже 0,92
• Энергоэффективный проект в пищевой промышленности — CJ19-3211 работает в паре с реле мощности RMC-100

Практические советы

• Выбирая CJ19-3211, проверьте соответствие номинала вашей батареи — 10 кВАр максимум, даже если в названии указано 18 кВАр (это суммарная ёмкость всей установки)
• Подключите вспомогательные контакты (NO и NC) к контроллеру — они позволяют отслеживать состояние аппарата без дополнительных датчиков
• При использовании в многоконтакторных системах соблюдайте интервал между включениями — минимум 30 секунд, чтобы избежать перегрева
• Проверяйте плотность затяжки винтов каждые 6 месяцев — особенно после первых 100 циклов
• Не используйте CJ19-3211 в сетях с высокими гармониками — необходим фильтр или применение специализированных контакторов типа CJ19H
