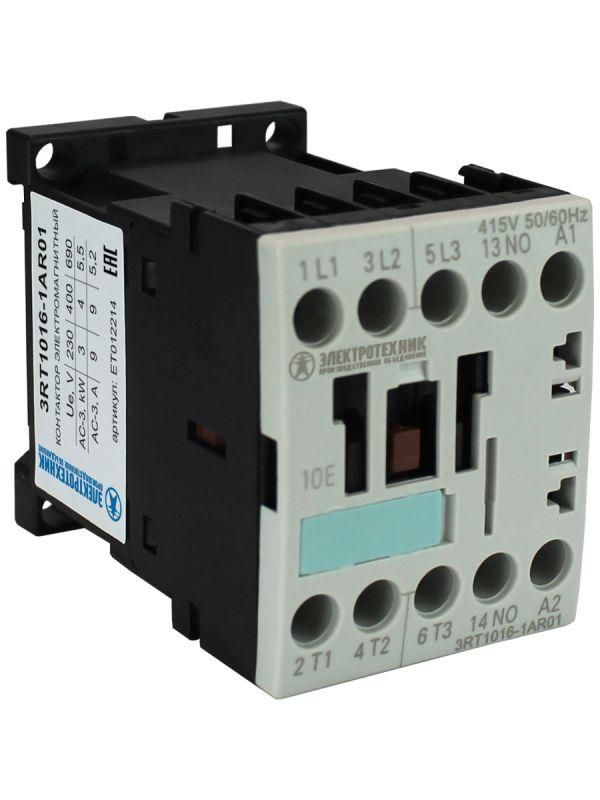

Контактор электромагнитный 3RT1016-1AR01, 3-пол., 9A, AC-3, 4кВт/400V, 1НO, 415V AC, 50/60Гц, типоразмер S00, винтовые клеммы, IP20 - ET012214 Электротехник

Контактор электромагнитный 3-полюсный 9А AC-3 4кВт/400В 1НО 415В AC 50/60Гц типоразмер S00 винтовые клеммы IP20 от Электротехник предназначен для частого включения и отключения электрических нагрузок, таких как двигатели, нагреватели и системы освещения. Этот контактный аппарат обеспечивает надёжную коммутацию в промышленной автоматике и легко интегрируется в существующие цепи управления.

Назначение и область применения

Контактор электромагнитный 3-полюсный 9А AC-3 используется для удалённого управления мощными нагрузками переменного тока. Подходит для работы с трёхфазными электродвигателями до 4 кВт при напряжении 400 В, а также для управления нагревательными элементами, вентиляцией, насосами и светильниками. Применяется в промышленном оборудовании, на конвейерах, в системах автономного водоснабжения и в административных зданиях.

Технические характеристики

• Число полюсов: 3
• Номинальный ток при AC-3: 9 А
• Мощность коммутируемой нагрузки: 4 кВт / 400 В
• Напряжение катушки: 415 В переменного тока
• Частота: 50/60 Гц
• Типоразмер: S00
• Тип клемм: винтовые
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Количество нормально замкнутых контактов: 0
• Количество нормально открытых контактов: 1

Совместимость и монтаж

Контактор электромагнитный 3-полюсный 9А AC-3 4кВт/400В 1НО 415В AC 50/60Гц типоразмер S00 винтовые клеммы IP20 монтируется на DIN-рейку шириной 35 мм. Клеммы предназначены для подключения медных проводов сечением до 2,5 мм2. Для фиксации используйте стандартные защёлки. Убедитесь, что напряжение управления соответствует 415 В +-10%. Нельзя использовать этот контактор в цепях постоянного тока или при напряжении выше 415 В.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1 и EN 60947-4-1. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от пыли и влаги - не применять во влажных или запылённых средах без дополнительной защиты корпуса.

Преимущества

• Высокая надёжность срабатывания даже при колебаниях напряжения управления в диапазоне 0,8–1,1 от номинала (332–457 В).
• Быстрое включение и отключение - время реакции менее 20 мс.
• Низкий уровень тепловыделения и потребления энергии катушкой.
• Удобная конструкция винтовых клемм - позволяет плотно закрепить провода без специнструментов.
• Поддерживается расширение функционала через установку дополнительных блок-контактов (например, для сигнализации состояния).

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды из-за степени защиты IP20.
• Не допускается использование в цепях постоянного тока.
• Максимальная коммутируемая мощность - 4 кВт; превышение вызывает перегрев и выход из строя.
• Работает только при напряжении управления 415 В AC - совместимость с другими напряжениями (24 В, 110 В, 230 В) требует другого типа контактора.

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения.
• Включение группы нагревательных элементов в термокамере.
• Автоматическое управление освещением в производственном цехе по сигналу от PLC.
• Коммутация вентиляторов в HVAC-системах торгового центра.

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (415 В) и напряжения сети управления - неверное подключение приведёт к отказу срабатывания.
• Затягивайте винты клемм равномерно, чтобы избежать повреждения изоляции и плохого контакта.
• Если требуется дополнительная защита от внешних факторов - поместите контактор в герметичный шкаф или используйте крышку IP54.
• Для контроля состояния (включено/выключено) рекомендуется установить один или два дополнительных блок-контакта - они совместимы с этим типоразмером S00.
• При использовании в частых циклах включения (более 600 раз в час) следите за температурой окружающей среды - она не должна превышать +40 C.
