Контактор PRO KKM11-012-230-01-E КМИ-11211 12А 230В/АС3 1HЗ | Б0050428 ЭРА

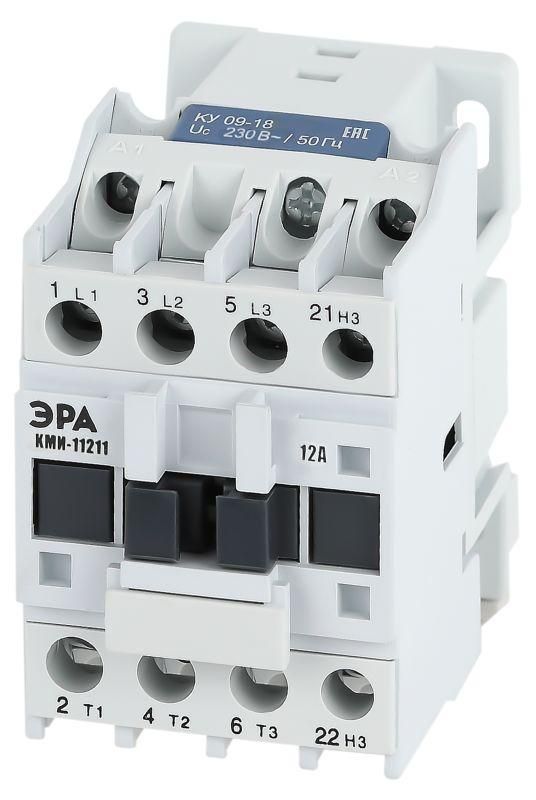

Контактор КМИ-11211 12А 230В/АС3 1HЗ от ЭРА - это вспомогательный контактный аппарат для дистанционного включения и выключения электрических цепей с током до 12 А. Устройство устанавливается на DIN-рейку и управляет нагрузками через катушку 230 В AC. Подходит для автоматизации систем освещения, нагрева и маломощных двигателей.

Назначение и область применения

Контактор КМИ-11211 12А 230В/АС3 1HЗ предназначен для коммутации слаботочных и среднегрузовых цепей переменного тока. Он используется там, где требуется удалённое управление: в пультах управления, системах автоматики, щитах распределения. Применяется для включения/выключения:

• Осветительных цепей;
• Нагревательных элементов (ТЭНы, тепловые завесы);
• Маломощных асинхронных двигателей (до 12 А, категория АС-3);
• Реле, пускатели, другие устройства управления.

Не предназначен для частых переключений высоких импульсных токов или работы с сильно индуктивной нагрузкой выше класса АС-3.

Технические характеристики

• Род тока: Переменный (AC)
• Напряжение катушки управления: 230 В - требует точного соответствия сети; не работает от постоянного тока или других значений.
• Номинальный рабочий ток: 12 А при категории применения АС-3 (электродвигатели) и АС-1 (резистивная нагрузка).
• Количество НЗ контактов: 1 нормально замкнутый контакт - используется для сигнализации, блокировок, последовательного отключения.
• Тип подключения: Винтовое - надёжное, позволяет использовать провода сечением до 2,5 мм2.
• Способ монтажа: DIN-рейка (35 мм) + возможность фиксации винтом - гибкая установка в шкафах и панелях.

Совместимость и монтаж

Контактор КМИ-11211 12А 230В/АС3 1HЗ совместим с любыми стандартными DIN-рейками типа EN 60715. Для монтажа достаточно защёлкнуть корпус на рейке - он фиксируется механически. Дополнительно можно закрепить винтом для усиления против вибраций.

Подключение силовых контактов и катушки выполняется через винтовые зажимы. Обязательно затягивать клеммы моментом 0,5–0,7 Нм - недостаточно плотное соединение вызывает перегрев. Максимальное сечение провода - 2,5 мм2. Не допускается использование многожильных проводов без наконечников.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1 для контакторов переменного тока. Сертифицирован для работы в условиях промышленного оборудования. Защита IP20 - доступ к токоведущим частям исключён, но устройство не рассчитано на влагу, пыль или внешние воздействия. Устанавливать только внутри закрытых электрошкафов.

Преимущества

• Малые габариты - экономят место в шкафах.
• Универсальный тип монтажа - подойдёт как в новых, так и в модернизируемых системах.
• Чётко выраженная функция НЗ контакта - удобен для создания интерлоков и аварийных остановок.
• Высокая надёжность в работе с резистивными и слабоиндуктивными нагрузками.

Ограничения применения

• Не подходит для управления двигателями мощностью более 5,5 кВт (при 380 В) - превышает номинальную нагрузку.
• Не имеет защиты от перегрузки - обязательно применять с предохранителем или тепловым реле.
• Катушка 230 В AC - несовместима с сетью 110 В, 24 В DC или частотой ниже 45 Гц.
• Один НЗ контакт - нельзя использовать для сложных логических схем, требующих нескольких контактов.
• Не предназначена для частых включений (>1200 раз/час) - риск износа контактов.

Примеры использования

• Автоматическое включение системы обогрева в цеху по сигналу терморегулятора.
• Управление освещением на участке через PLC с выходом 230 В AC.
• Система безопасности: при срабатывании аварийной кнопки - размыкание цепи питания через НЗ контакт КМИ-11211 12А 230В/АС3 1HЗ.
• Пуск вентилятора охлаждения в электронном шкафе после достижения температурного порога.

Практические советы

• Выбирая КМИ-11211 12А 230В/АС3 1HЗ, проверьте соответствие напряжения катушки вашей сети - даже +-10 % отклонение снижают срок службы.
• Для долгой работы используйте винтовые наконечники на медных проводах - особенно при многожильных кабелях.
• Если нужен НО контакт вместо НЗ - выбирайте другую модификацию серии КМИ (например, с 1НО).
• Не устанавливайте рядом с источниками сильного тепла - температура окружающей среды должна быть в пределах –25…+40 C.
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление или подгорание снижают надёжность.
