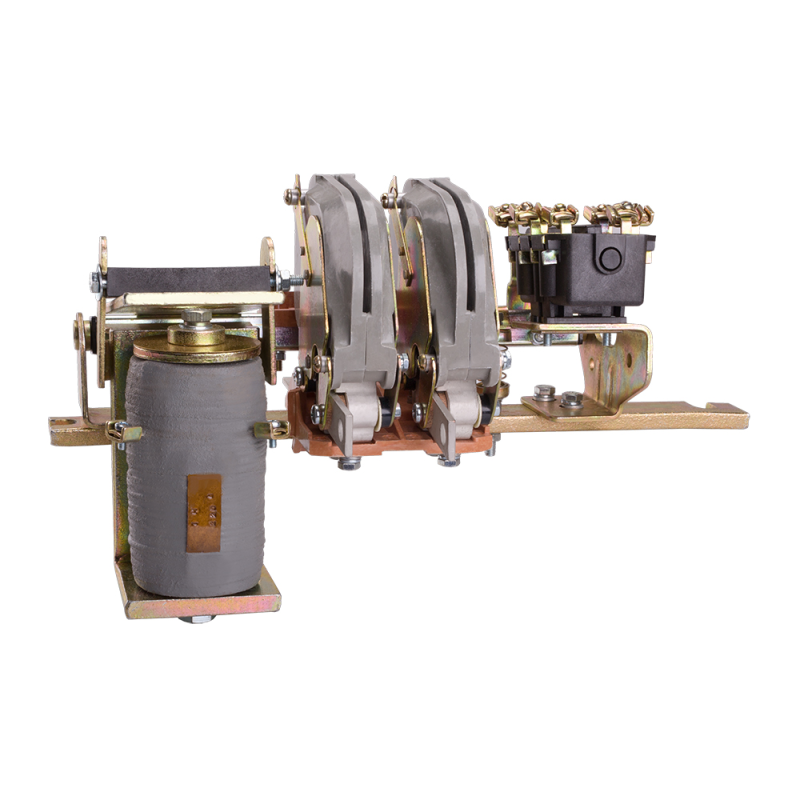

Контактор КТ-6012Б И2 У3 100А кат. 380В AC КЭАЗ 319596

Контактор КТ-6012Б-100А-380AC-И2-У3 от КЭАЗ предназначен для частого включения и отключения электродвигателей и других нагрузок до 100 А в сетях переменного тока. Этот контактный аппарат используется в системах автоматизации, где требуется надёжное коммутирование силовых цепей с управлением через катушку 380 В.

Назначение и область применения

Контактор КТ-6012Б-100А-380AC-И2-У3 применяется для дистанционного управления мощными электроприёмниками: электродвигателями, нагревательными элементами, насосами и компрессорами. Подходит для установки в распределительных щитах, пультах управления и на монтажных платах промышленного оборудования. Номинальная мощность 45 кВт позволяет использовать его в системах с двигателями средней мощности - например, на конвейерах, вентиляционных установках и станках с ЧПУ.

Технические характеристики

• Номинальный ток: 100 А - способен выдерживать длительную работу при такой нагрузке без перегрева.
• Номинальное напряжение управления: 380 В AC - катушка срабатывает от сети переменного тока 380 В, что типично для трёхфазных промышленных систем.
• Число силовых полюсов: 2 - коммутируются две фазы, третья фаза остаётся постоянно подключённой (частый вариант для однонаправленных двигателей).
• Количество замыкающих контактов: 2 - все контакты работают на замыкание, размыкающих нет; подходит для задач, где нужна только включение нагрузки.
• Тип подключения: болтовое - провода закрепляются гайками, обеспечивая прочное и долговечное соединение.
• Способ монтажа: монтажная плата - устройство крепится на плату или панель с помощью отверстий, не требует DIN-рейки.
• Исполнение: открытое - корпус без защитной оболочки, доступны все токоведущие части.
• Степень защиты: IP00 - нет защиты от пыли и воды, работает только внутри защищённых шкафов.
• Номинальная мощность по NEMA: 45 кВт - соответствует американской классификации для управления двигателями этой мощности.

Совместимость и монтаж

Контактор КТ-6012Б-100А-380AC-И2-У3 устанавливается исключительно на монтажную плату. Для сборки потребуются: отвертки, кабели сечением не менее 16–25 мм2 (для 100 А), и соблюдение минимальных зазоров между токоведущими частями. Болтовые клеммы рассчитаны на момент затяжки до 1,5–2,0 Нм - избыточная затяжка повредит контакты. Устройство совместимо с другими изделиями серии КТ и КТПВ от КЭАЗ, в том числе с дополнительными блоками сигнализации и механической блокировки.

Безопасность и стандарты

Контактор КТ-6012Б-100А-380AC-И2-У3 соответствует требованиям ГОСТ Р МЭК 60947-4-1. Произведён на заводе КЭАЗ, который имеет сертификаты качества ISO 9001. Однако из-за степени защиты IP00 и открытой конструкции запрещено использование вне электрических шкафов, в сырых помещениях или местах с риском попадания сторонних предметов.

Преимущества

• Высокая коммутационная износостойкость благодаря качественным контактным материалам.
• Устойчивость к импульсным перегрузкам - подходит для пуска двигателей с высоким пусковым током.
• Простая замена - конструкция позволяет демонтировать и менять контактный модуль без снятия всей системы.
• Совместимость с существующими решениями серии КТ - можно легко заменить аналогичные модели старых выпусков.

Ограничения применения

• Не допускается установка в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP00 не предусматривает внешнюю защиту.
• Запрещено применение в качестве выключателя нагрузки для ручного управления - предназначены только для дистанционного управления.
• Не рекомендован для работы при частоте более 120 циклов/час - возможен преждевременный износ контактов.
• Требуется обязательная установка в закрытом щите с защитой от случайного прикосновения - опасность поражения током!

Примеры использования

• Управление трехфазным двигателем 45 кВт на линии конвейера в пищевой промышленности.
• Включение группы тепловых пушек в производственном цехе через PLC-систему.
• Автоматическое включение насоса в системе охлаждения станка с ЧПУ.
• Комбинированный пуск двух одновременно работающих вентиляторов с использованием одного контактора.

Практические советы

• Выбирая КТ-6012Б-100А-380AC-И2-У3, проверьте соответствие напряжения катушки вашей системе управления - 380 В AC не подойдут для 220 В или постоянного тока.
• При монтаже на плату используйте изоляционные прокладки, чтобы предотвратить замыкание на металлический корпус.
• Обязательно предусмотрите термическую защиту (тепловое реле) перед этим контактором - он сам не защищает от перегрузки.
• Для увеличения срока службы регулярно осматривайте контакты на окисление и следы дугового износа - особенно после частых включений.
• Если вам нужны размыкающие контакты - выбирайте модель с дополнительными блоками (например, КТ-6012Б-100А-380AC-И2-У3 + АК-100).
