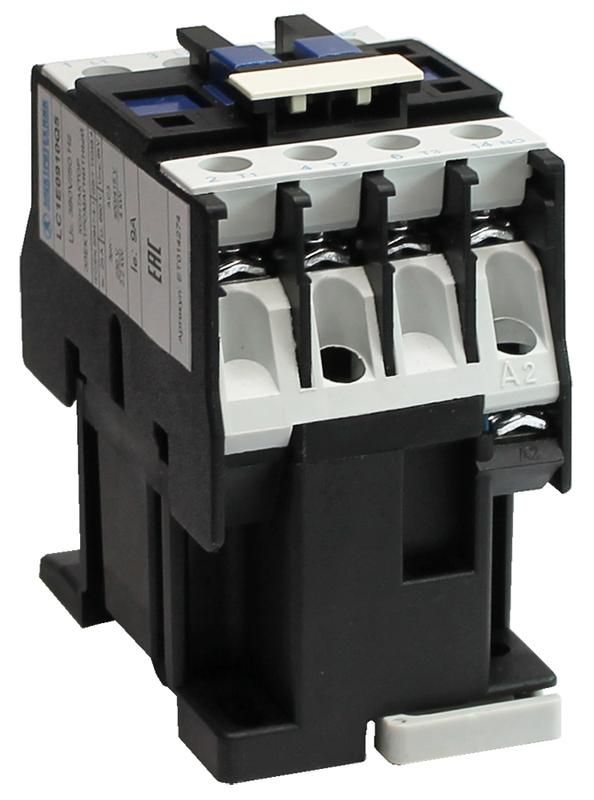

Контактор LC1E0910Q5 3п 9А кат. 380В AC 1НО Электротехник ET014274

Контактор электромагнитный 3P 9A 1НО 380В/50Гц LC1E0910Q5 - устройство для дистанционного включения и отключения трёхфазной нагрузки, например, асинхронных двигателей. Произведён бренду Электротехник, артикул LC1E0910Q5 подходит для промышленных систем с переменным током 380 В.

Назначение и область применения

Контактор электромагнитный 3P 9A 1НО 380В/50Гц LC1E0910Q5 используется для коммутации трёхфазных цепей с активной или слабоиндуктивной нагрузкой. Он применяется в системах управления электродвигателями, насосами, компрессорами, конвейерами и другим оборудованием, где требуется частое включение/выключение. Категория применения AC-3 - для пуска и остановки асинхронных двигателей с короткозамкнутым ротором; AC-1 - для нагревательных элементов и освещения.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания катушки: 380 В, 50 Гц
• Номинальный рабочий ток: 9 А (при AC-3)
• Коммутируемая мощность: до 4 кВт
• Силовые контакты: 3 нормально открытых (НО)
• Вспомогательные контакты: 1 нормально открытый (НО)
• Тип подключения: винтовые зажимы

Совместимость и монтаж

Контактор LC1E0910Q5 монтируется на DIN-рейку шириной 35 мм. Подключение проводов осуществляется через винтовые клеммы - допускаются медные жилы сечением до 2,5 мм2. Убедитесь, что напряжение на катушке точно соответствует 380 В +-10%. Вспомогательный контакт 1НО можно использовать для сигнализации состояния (включен/выключен) или в цепях блокировки. Не подключайте к этому контактору нагрузки выше 9 А - возможен выход из строя.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1. Клеммы защищены от случайного прикосновения - исключает риск поражения током при установленном корпусе. Для защиты от перегрузок и коротких замыканий обязательна установка автоматического выключателя или предохранителей с подходящим номиналом (не менее 9 А, с характеристикой C или D для двигателей).

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч операций включения/отключения
• Уменьшенный уровень шума при работе благодаря оптимизированной конструкции сердечника
• Защита клемм от доступа к токоведущим частям - повышает безопасность при обслуживании
• Стойкость к вибрациям и ударам - подходит для установки на станках и мобильных агрегатах
• Энергоэффективная катушка - потребляет меньше энергии при удержании, снижает нагрев

Ограничения применения

• Не предназначен для постоянной работы при температуре ниже –25 C или выше +60 C
• Запрещено применение в средах с взрывоопасными газами, паром или пылью - отсутствует взрывозащита
• Не рекомендуется для частого пуска двигателей более 120 раз в час - превышение сокращает срок службы
• Не работает при напряжении ниже 85 % от номинала (323 В) - возможны «провалы» включения

Примеры использования

• Управление трёхфазным насосом в системе водоснабжения
• Включение конвейера на пищевом производстве
• Коммутация воздушного компрессора в мастерской
• Автоматическое управление вентиляцией в промышленном помещении

Практические советы

• При монтаже проверьте надёжность затяжки винтов - ослабленные контакты вызывают перегрев
• Для длительной работы используйте тепловое реле или термistorную защиту - сам контактор не защищает от перегрузки
• Если нужен аварийный останов - подключите кнопку «Стоп» последовательно с катушкой
• При использовании вспомогательного контакта 1НО - учтите, что он не рассчитан на большие токи (до 5 А макс.)
• Рекомендованная замена при достижении 1 млн операций или при появлении подгорания контактов
