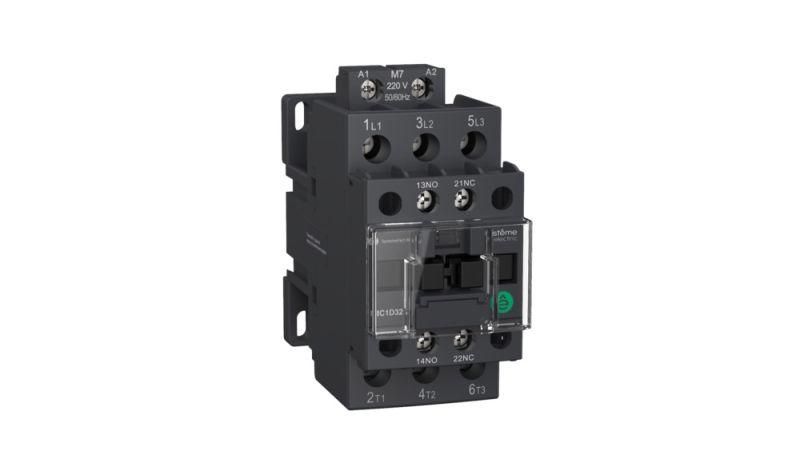

Контактор MC1D 3п 38А кат. 220В DC 1НО+1НЗ SE MC1D38MD APC

Контактор MC1D 3-полюсный 38A нормально открытый + нормально закрытый 220V DC - устройство для коммутации силовых цепей постоянного тока, предназначенное для управления электродвигателями, насосами и системами вентиляции. Бренд Systeme Electric и артикул mc1d38md указывают на серию SystemePact MC1D, известную повышенным ресурсом и надёжностью в промышленных условиях.

Назначение и область применения

Контактор MC1D используется для включения и выключения нагрузок в автоматизированных системах. Подходит для управления электродвигателями мощностью до 18,5 кВт, а также насосами, компрессорами, конвейерами и системами вентиляции. Наличие одновременно нормально открытых и нормально замкнутых контактов позволяет реализовать сложные логические схемы управления - например, безопасное отключение одного устройства при запуске другого.

Технические характеристики

• Тип тока: постоянный (DC) - работает только с источниками постоянного напряжения
• Напряжение катушки управления: 220 В DC - требует стабильного источника питания именно этого типа
• Номинальный ток: 38 А - способен коммутировать нагрузки до этой величины
• Количество контактов: 3 нормально открытых (НО) + 1 нормально замкнутый (НЗ)
• Номинальная мощность двигателя: 18,5 кВт - оптимальная нагрузка для данного контактора
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и крупным предметам, но не от пыли и влаги
• Способ монтажа: на DIN-рейку или монтажную плату - гибкая установка в щитах и панелях
• Подключение силовой цепи: винтовые зажимы - надёжное, но требующее периодической проверки затяжки
• Гарантия: 24 месяца

Совместимость и монтаж

Контактор MC1D устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа на плате предусмотрены крепёжные отверстия - можно использовать в нестандартных корпусах. Убедитесь, что провода подходят по сечению: для 38 А рекомендуются медные жилы 6–10 мм2. Винтовые зажимы необходимо затягивать моментом 0,5–0,7 Нм - избыточная сила повредит контакты, недостаточная - вызовет нагрев.

Безопасность и стандарты

Контактор соответствует международным требованиям IEC 60947-4-1 для аппаратов управления. IP20 обеспечивает базовую защиту от случайного прикосновения, но не допускает использование в сырых, пыльных или наружных условиях. Для работы в таких средах требуется дополнительная защита - например, герметичный бокс.

Преимущества

• Увеличенный электромеханический ресурс - меньше отказов и длительный срок службы даже при частых включениях
• Гибкость в управлении: сочетание 3 НО и 1 НЗ контактов позволяет строить аварийные остановы и взаимоблокировки
• Расширяемость: возможно подключить дополнительные модули - тепловые реле, блокировки, ограничители перенапряжений
• Совместимость с другими изделиями серии SystemePact - легко формировать комплексные системы управления

Ограничения применения

• Не применяется в сетях переменного тока - катушка рассчитана исключительно на 220 В постоянного тока
• IP20 не подходит для помещений с высокой влажностью, пылью или агрессивной средой
• Нельзя использовать для коммутации сверхтоков выше 38 А - риск сваривания контактов
• Отсутствие встроенной тепловой защиты - при перегрузках нужен внешний тепловое реле

Примеры использования

• Автоматический пуск и останов насоса в системе водоснабжения - НО контакты включают двигатель, НЗ - отключает резервный контур
• Лифтовая система: один контактор управляет движением вверх, другой - вниз, с использованием НЗ для блокировки противоположного направления
• Конвейерная линия: три НО контакта коммутируют три фазы двигателя, НЗ - активирует сигнализацию о состоянии “выключен”

Практические советы

• Перед первым включением проверьте соответствие напряжения катушки - 220 В DC, не AC!
• Проверяйте затяжку винтов через 1–2 месяца после начала эксплуатации - особенно при частых включениях
• Для защиты от импульсных перенапряжений (например, при отключении индуктивной нагрузки) используйте внешние TVS-диоды или RC-цепочки
• Если требуется более высокая степень защиты - поместите контактор MC1D внутрь корпуса с классом IP54+
• Артикул mc1d38md совместим с дополнительными контактными модулями SE - расширение функционала не требует замены основного устройства
