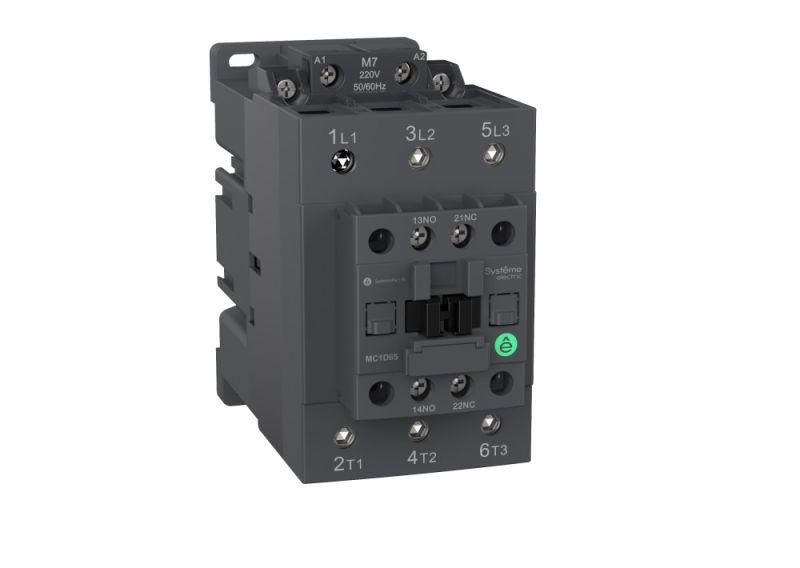

Контактор MC1D 3п 40А кат. 24-60В AC/DC 1НО+1НЗ SE MC1D40BNE APC

Контактор MC1D 3P 40A нормально открытый + нормально закрытый 24-60V AC/DC от Systeme Electric - компактное устройство для коммутации нагрузок до 40 А в сетях переменного и постоянного тока. Подходит для управления двигателями, насосами и системами вентиляции, устанавливается на DIN-рейку или монтажную плату. Артикул mc1d40bne.

Назначение и область применения

Контактор MC1D 3P 40A предназначен для частого включения и отключения электрических нагрузок, таких как асинхронные двигатели, насосы, вентиляторы, конвейеры и системы кондиционирования. Он работает в паре с кнопочными постами, термореле или автоматическими контроллерами. Наличие одновременно нормально открытого и нормально закрытого контакта позволяет реализовать базовые схемы управления с сигнализацией состояния (например, “двигатель запущен” / “двигатель остановлен”).

Технические характеристики

• Номинальный ток: 40 А - способен выдерживать длительную работу при такой нагрузке без перегрева;
• Напряжение управления: 24–60 В AC/DC - совместим с большинством промышленных контроллеров, PLC и блоков управления;
• Количество контактов: 3NO + 1NC - три главных силовых контакта (нормально открытые) и один вспомогательный (нормально закрытый);
• Номинальная мощность двигателя: 18,5 кВт - оптимально для двигателей этого класса при напряжении 400 В;
• Тип тока: AC/DC - работает как в сети переменного, так и постоянного тока на стороне управления;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от предметов более 12 мм, но не герметичен;
• Способ монтажа: DIN-рейка (TS35) или монтажная плата - гибкая установка в щитах и панелях;
• Подключение силовой цепи: винтовые зажимы - надёжное и проверенное соединение;
• Гарантия: 24 месяца - соответствует промышленным стандартам долговечности.

Совместимость и монтаж

Контактор MC1D 3P 40A легко монтируется на стандартную DIN-рейку шириной 35 мм. Для фиксации достаточно защёлкнуть корпус на рейке - никаких болтов не требуется. Также возможна установка на монтажную плату через четыре крепёжных отверстия. Силовые выводы рассчитаны на провода сечением до 16 мм2 (медные). Управляющая катушка подключается к клеммам A1/A2 - полярность не важна, так как работает на переменном и постоянном токе. Вспомогательный контакт NC можно использовать для контроля состояния или блокировки других устройств.

Безопасность и стандарты

Контактор сертифицирован в соответствии с международными стандартами IEC 60947-4-1 и IEC 60947-5-1. Обеспечивает безопасную изоляцию между управляемой и управляющей цепями. Отсутствие защиты от брызг и пыли (IP20) требует установки внутри закрытых распределительных шкафов. Не предназначен для работы во взрывоопасных средах или на открытом воздухе.

Преимущества

• Увеличенный электромеханический ресурс - обеспечивает долгую службу даже при частых включениях (до 1 млн операций);
• Широкий диапазон напряжения управления (24–60 В AC/DC) - снижает необходимость подбора специализированных источников;
• Комбинированная конфигурация контактов (3NO+1NC) - экономит место в щите, исключает потребность в дополнительных модулях;
• Работа с 18,5 кВт двигателями - идеальный выбор для типовых промышленных задач без необходимости в пускателях повышенной мощности;
• Поддержка дополнительных модулей - возможно подключение тепловых реле, блокировок и ограничителей перенапряжений.

Ограничения применения

• Не предназначена для работы вне помещений - степень защиты IP20 не защищает от влаги, пыли и агрессивной среды;
• Не рекомендован для управления светодиодными нагрузками с высоким импульсным током - возможны проблемы с гашением дуги;
• Не имеет встроенной тепловой защиты - необходимо применять внешние тепловые реле при работе с двигателями;
• Не подходит для реверсивных схем - исполнение нереверсивное, для изменения направления нужен второй контактор.

Примеры использования

• Управление насосом воды в системе водоснабжения - включение по сигналу от датчика уровня;
• Запуск вентилятора в HVAC-системе - срабатывает при достижении заданной температуры;
• Контроль работы конвейера на производстве - используется в связке с ПЛК и аварийной кнопкой;
• Система сигнализации: вспомогательный контакт NC замыкается при отключении контактора, что даёт сигнал “остановка”.

Практические советы

• При использовании на постоянном токе (DC) учтите, что дуга гасится медленнее - избегайте частых включений выше 60 раз в час;
• Перед монтажом проверьте соответствие сечения проводов и момента затяжки винтов - слабый контакт вызывает нагрев;
• Для защиты от скачков напряжения в управляющей цепи используйте TVS-диоды или RC-цепочки;
• Если требуется реверс - применяйте два контактора MC1D с механической блокировкой, чтобы предотвратить одновременное включение;
• Артикул mc1d40bne - единственный вариант этой модели с комбинацией 3NO+1NC; другие варианты серии имеют другую конфигурацию контактов.
