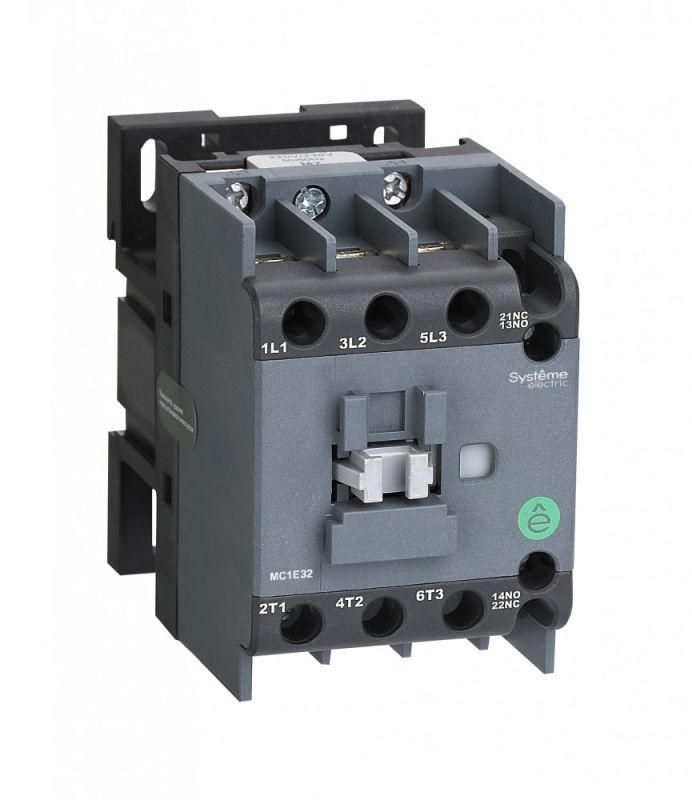

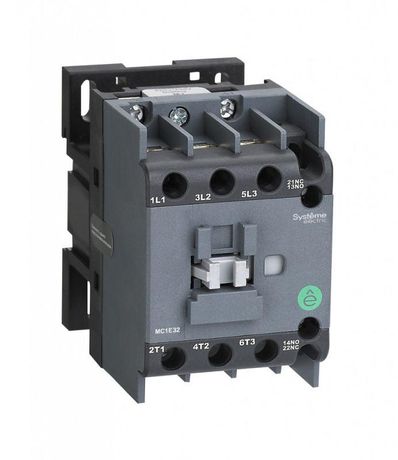

КОНТАКТОР MC1E 3P 38A НО+НЗ 24V 50/60ГЦ (LC1E3810B5) - MC1E38B7 APC

Контактор MC1E 3-полюсный 38А нормально открытый + нормально закрытый 24V 50/60Гц от бренда Systeme Electric - надёжное устройство для коммутации нагрузок до 18,5 кВт в системах автоматизации. Артикул mc1e38b7 обеспечивает управление двигателем через 24 В переменного тока с возможностью установки на DIN-рейку.

Назначение и область применения

Контактор MC1E предназначен для частого включения и выключения электродвигателей, нагревательных элементов и других активных нагрузок. Подходит для использования в шкафах управления насосными станциями, системами вентиляции, лифтами и конвейерами. Благодаря наличию как нормально открытых, так и нормально закрытых контактов, позволяет реализовать сложные алгоритмы управления без внешних реле.

Технические характеристики

• Номинальный ток: 38 А (переменный ток AC)
• Напряжение управления: 24 В переменного тока, 50/60 Гц
• Число главных контактов: 3 нормально открытых (3NO)
• Дополнительные контакты: 1 нормально открытый + 1 нормально закрытый (1NO + 1NC)
• Управляемая мощность двигателя: до 18,5 кВт
• Способ монтажа: DIN-рейка или монтажная плата
• Подключение силовых проводов: винтовые зажимы
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Электромеханический ресурс: 11 миллионов операций
• Гарантия: 24 месяца

Совместимость и монтаж

Контактор MC1E устанавливается на стандартную DIN-рейку типа TS35 (EN 60715). Для монтажа на плату предусмотрены фиксирующие защёлки - можно использовать в компактных устройствах. Подключение силовых проводов выполняется винтовыми зажимами - рекомендуется затягивать моментом 0,5–0,7 Нм. Управляющая катушка работает исключительно от 24 В переменного тока - постоянный ток не допускается. Дополнительные контакты уже встроены и не требуют установки модулей.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 и EN 60947-4-1. Сертифицирован для работы в условиях промышленной автоматизации. Отсутствие защиты от пыли и влаги (IP20) требует установки внутри закрытых распределительных щитов.

Преимущества

• Высокий ресурс - 11 млн циклов - снижает потребность в замене даже при интенсивном использовании
• Встроенная пара контактов NO/NC упрощает схемы управления, экономит место в шкафу
• Работает от низковольтного управления (24 В AC) - безопаснее для обслуживающего персонала
• Совместим с другими изделиями серии SystemePact MC - легко масштабируется
• Фиксация на DIN-рейке и возможность монтажа на плату обеспечивают гибкость сборки

Ограничения применения

• Не предназначена для работы в условиях повышенной запылённости, сырости или на открытом воздухе из-за степени защиты IP20
• Не поддерживает реверсирование - нельзя использовать для изменения направления вращения двигателя без внешнего оборудования
• Управление возможно только от 24 В переменного тока - совместимость с постоянным током или другим напряжением невозможна
• Не имеет встроенной тепловой защиты - требуется отдельное тепловое реле при защите двигателя от перегрузки

Примеры использования

• Автоматический пуск насоса в системе водоснабжения по сигналу от датчика уровня
• Управление вентилятором в HVAC-системе через PLC с интервалом 10 минут
• Коммутирование двигателя лифта с сигнализацией положения через встроенный NC-контакт
• Циклическая работа конвейера с контролем состояния через дополнительные контакты

Практические советы

• При выборе контактора проверьте соответствие номинального тока нагрузки - 38 А максимум, не превышайте!
• Для защиты двигателя обязательно используйте отдельное тепловое реле серии SE-TL, совместимое с MC1E
• При монтаже на DIN-рейку убедитесь, что контактная поверхность плотно прилегает - плохой контакт вызывает перегрев
• Провода силовой цепи должны иметь сечение не менее 6 мм2 для тока 38 А - проверьте по таблице допустимых нагрузок
• Не забудьте про свободное пространство вокруг контактора - необходима вентиляция для рассеивания тепла
