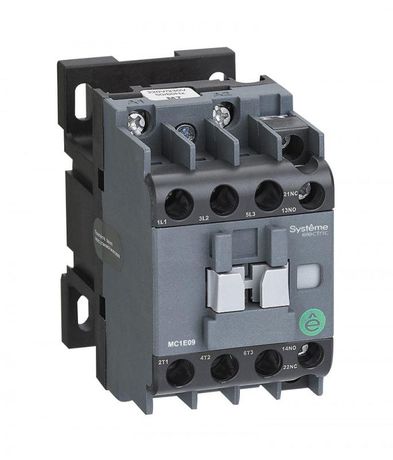

КОНТАКТОР MC1E 3P 9A НО+НЗ 24V 50/60ГЦ (LC1E0910B5) - MC1E09B7 APC

Контактор 3 полюса 9 ампер катушка 24 вольт переменного тока 1 нормально-открытый + 1 нормально-закрытый от бренда Systeme Electric (артикул mc1e09b7) предназначен для коммутации нагрузок до 4 кВт в системах автоматического управления - например, насосах, вентиляторах и лифтах. Он работает с управляющим сигналом 24 В переменного тока и монтируется на DIN-рейку.

Назначение и область применения

Этот контактор используется для включения и выключения электродвигателей и других активных нагрузок в автоматизированных системах. Подходит для управления оборудованием, где требуется дистанционное управление через слабые управляющие цепи - например, в шкафах управления насосными станциями, системами вентиляции, кондиционирования и лифтами. Управление осуществляется сигналом 24 В AC, что делает его совместимым с большинством промышленных контроллеров, таких как ПЛК и реле времени.

Технические характеристики

• Номинальный ток: 9 А - способен коммутировать нагрузки до 4 кВт при напряжении 400 В
• Напряжение катушки управления: 24 В переменного тока (AC)
• Число полюсов: 3 - все три полюса одновременно замыкаются/размыкаются
• Контакты: 1 нормально-открытый (НО) + 1 нормально-закрытый (НЗ) - используются для сигнализации, блокировок или передачи состояния
• Тип исполнения: нереверсивный - не предназначен для изменения направления вращения двигателя
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и влаги
• Ресурс: 13 миллионов электрических и механических циклов - высокая надёжность при частых включениях
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовых проводов: винтовые зажимы
• Гарантия: 24 месяца

Совместимость и монтаж

Контактор 3 полюса 9 ампер катушка 24 вольт переменного тока 1 нормально-открытый + 1 нормально-закрытый (mc1e09b7) легко устанавливается на стандартную DIN-рейку типа TS35. Для монтажа на плату предусмотрены фиксирующие защёлки. Подключить силовые провода можно через винтовые клеммы - рекомендуется использовать жилы сечением до 2,5 мм2. Управляющая катушка подключается к двум выводам на передней панели - полярность не важна, так как питание переменное. Дополнительные контакты НО и НЗ доступны для подключения внешних устройств контроля - например, индикации работы или блокировки другого оборудования.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Серия SystemePact MC1E прошла сертификацию на безопасность и долговечность. IP20 обеспечивает базовую защиту внутри распределительных щитов, но не допускает установку во влажной среде или на улице. Для работы в условиях повышенной запылённости необходимо применять дополнительную защиту корпуса.

Преимущества

• Высокий ресурс - 13 млн. циклов позволяет использовать контактор в системах с частыми включениями без быстрого износа
• Удобный монтаж - совместим с DIN-рейкой, не требует дополнительных креплений
• Встроенная пара контактов - экономит место в шкафу, исключает необходимость докупать модули
• Низкая чувствительность к скачкам напряжения - катушка 24 В AC устойчива к колебаниям в пределах +-10%
• Совместимость с широким спектром промышленных контроллеров - 24 В AC - самый распространённый уровень управления

Ограничения применения

• Не предназначена для реверсивных схем - нельзя менять направление вращения двигателя одним контактором
• Защита IP20 не подходит для открытой установки - только внутрь закрытых шкафов
• Не имеет встроенной тепловой защиты - для защиты двигателей от перегрузки требуется отдельное тепловое реле
• Максимальная мощность - 4 кВт. Превышение этого значения может вызвать сваривание контактов
• Не поддерживает постоянный ток - катушка рассчитана только на переменный ток 24 В

Примеры использования

• Управление насосом в системе водоснабжения - ПЛК подаёт 24 В AC на катушку, контактор включает двигатель
• Автоматическое включение вентилятора при достижении температуры - сигнал с термостата активирует контактор
• Система лифта - НО-контакт передаёт состояние “включен” на пульт оператора, НЗ-контакт используется для блокировки кнопки “стоп”
• Контролируемый запуск компрессора - контактор обеспечивает мягкое включение, снижая пусковой ток

Практические советы

• Проверьте соответствие сечения проводов: для 9 А используйте медные жилы минимум 1,5 мм2, лучше - 2,5 мм2
• При использовании в шкафу с несколькими контакторами соблюдайте минимальный зазор между ними - не менее 10 мм для теплоотвода
• Для длительной работы при максимальной нагрузке (9 А) рекомендуется снижать рабочий ток до 8 А - это продлит срок службы
• Если нужна защита от перегрузки - выбирайте модель с возможностью установки теплового реле (например, SE THERMOLINK)
• При подключении катушки убедитесь, что источник питания 24 В AC стабилен - скачки выше 10% могут вызывать гул или отказы
• Артикул mc1e09b7 - это один из самых популярных вариантов в серии SystemePact MC1E. Аналоги от других брендов могут отличаться по габаритам и расположению клемм - проверяйте чертежи перед заменой
