КОНТАКТОР MC1E 3P 9A НО+НЗ 380V/400V 50/60ГЦ (LC1E0910Q5) - MC1E09Q7 APC

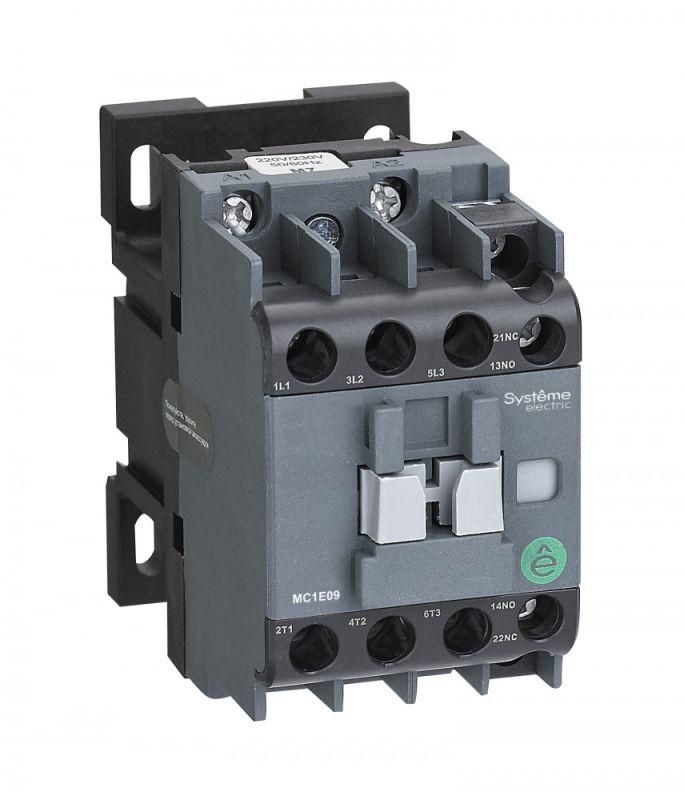

Контактор MC1E от Systeme Electric - компактное устройство для коммутации нагрузок до 9 А в сетях переменного тока 380–400 В. Артикул mc1e09q7 сочетает три нормально открытых и один нормально закрытый контакт, что делает его удобным для управления двигателями, насосами и вентиляционными установками. Устройство рассчитано на монтаж на DIN-рейку и соответствует требованиям промышленной автоматизации.

Назначение и область применения

Контактор MC1E предназначен для частого включения и отключения электрических нагрузок, таких как электродвигатели, нагревательные элементы, световые системы. Подходит для использования в шкафах управления насосными станциями, системами вентиляции, лифтами и другим оборудованием, где требуется надёжная и долговечная коммутация. Наличие как нормально открытых, так и нормально закрытых контактов позволяет реализовать сложные логические схемы управления без внешних реле.

Технические характеристики

• Номинальный ток: 9 А (переменный ток AC)
• Напряжение питания цепи управления: 380 В (допускается колебание до 400 В)
• Частота: 50 / 60 Гц
• Количество контактов: 3NO + 1NC (три нормально открытых, один нормально закрытый)
• Управляемая мощность двигателя: до 4 кВт
• Способ монтажа: DIN-рейка или монтажная плата
• Подключение силовых контактов: винтовые зажимы
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и брызг)
• Электрический ресурс: до 13 миллионов операций
• Механический ресурс: до 13 миллионов операций
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Контактор MC1E устанавливается на стандартную DIN-рейку типа TS35 (EN 60715). Для монтажа на монтажную плату предусмотрены крепёжные отверстия - можно использовать саморезы M3. Винтовые зажимы силовой цепи допускают подключение проводов сечением до 2,5 мм2. Обязательно соблюдайте момент затяжки - не более 0,5 Нм, чтобы избежать повреждения контактов. Контактор совместим с дополнительными модулями серии SystemePact: тепловыми реле, блокировками, ограничителями перенапряжений.

Безопасность и стандарты

Контактор MC1E соответствует международным стандартам IEC 60947-4-1 и EN 60947-4-1. Сертифицирован для работы в условиях промышленной среды. Отсутствие защиты от пыли и влаги (IP20) требует установки внутри защищённых распределительных щитов. Не предназначен для открытой установки вне корпуса.

Преимущества

• Высокий ресурс - 13 млн. циклов включения/выключения, что снижает потребность в замене
• Встроенная комбинация 3NO+1NC исключает необходимость в дополнительных реле для базовых схем управления
• Устойчив к скачкам напряжения в пределах 380–400 В
• Лёгкая замена: фиксаторы позволяют вынимать и вставлять контактор без инструментов
• Работает в широком температурном диапазоне - от -25C до +60C

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток 50/60 Гц
• IP20 не обеспечивает защиту от пыли и влаги - запрещено использование во влажных помещениях без герметичного корпуса
• Максимальная управляемая мощность - 4 кВт; для двигателей выше этого значения требуется применение теплового реле
• Не рекомендован для частого пуска двигателей с высоким пусковым током (например, крупногабаритные насосы) без дополнительной защиты

Примеры использования

• Управление насосом в системе водоснабжения - включение при достижении нижнего уровня воды, отключение при верхнем
• Контроль вентилятора в HVAC-системе - работа по таймеру или сигналу от термостата
• Автоматическое включение/отключение светильника в помещении через кнопочную станцию
• Циклическое управление конвейером - используется NC-контакт для аварийной остановки

Практические советы

• При подборе контактора проверьте соответствие напряжения катушки (380 В) вашей сети управления - неверное напряжение вызывает отказ или перегрев
• Для длительной работы с двигателями около 4 кВт обязательно используйте параллельно тепловое реле (например, Series PTC)
• При монтаже на DIN-рейку убедитесь, что контактор плотно защёлкнут - слабое крепление вызывает вибрацию и искрение
• Не забудьте про свободное пространство вокруг контактора - минимум 10 мм сверху и снизу для теплоотвода
• Артикул mc1e09q7 легко заменить аналогом из серии SystemePact MC - все модели совместимы по габаритам и функциям
