КОНТАКТОР MC1G 3P 400A 2НО+2НЗ AC/DC 250-500V 50/60ГЦ | MC1G400URE SE APC

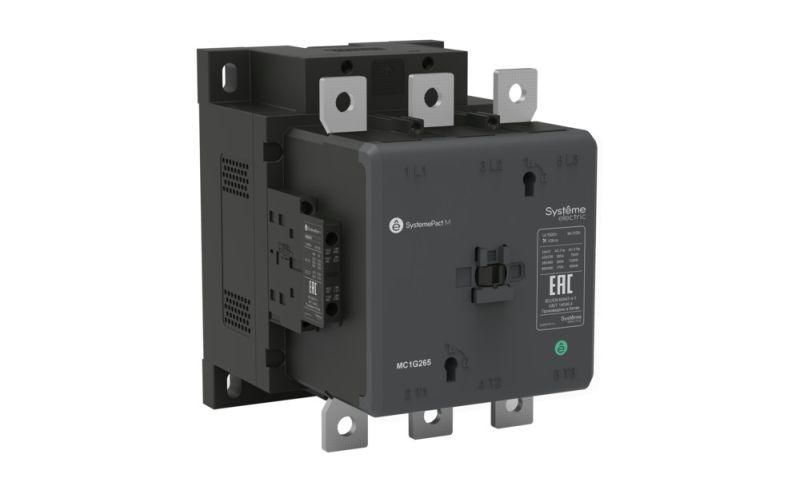

Контактор MC1G от Systeme Electric - надёжное устройство для коммутации мощных нагрузок в промышленных системах. Модель mc1g400ure рассчитана на ток 400 А, имеет три силовых полюса и два типа вспомогательных контактов, работает как от переменного, так и от постоянного напряжения управления. Подходит для управления электродвигателями, насосами, лифтами и системами вентиляции.

Назначение и область применения

Контактор MC1G предназначен для частого включения и выключения мощных электрических нагрузок. Он используется там, где требуется надёжная автоматическая коммутация: в пускателях двигателей, системах управления конвейерами, насосных станциях, лифтах и вентиляционных установках. Благодаря широкому диапазону напряжения управления (250–500 В) и устойчивости к просадкам напряжения, он хорошо подходит для сетей с нестабильным питанием.

Технические характеристики

• Номинальный ток: 400 А - способен коммутировать мощные нагрузки, включая двигатели до 200 кВт
• Число полюсов: 3 - три силовых контакта для трёхфазной сети
• Вспомогательные контакты: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - позволяют реализовать сложную логику управления и сигнализацию
• Напряжение управления: 250–500 В переменного или постоянного тока - совместим с большинством промышленных систем управления
• Частота: 50/60 Гц - работает в любых регионах с промышленной сетью
• Защита от просадок напряжения: от 0,7 до 1,2 Us - сохраняет работоспособность при кратковременных колебаниях питания
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от пыли и воды
• Способ монтажа: на монтажную плату - фиксируется болтами прямо на печатной плате или щите
• Гарантия: 24 месяца

Совместимость и монтаж

Контактор MC1G монтируется исключительно на монтажную плату с помощью болтового крепления. Для правильной установки необходимо соблюдать посадочные размеры, указанные в чертежах производителя. Соединение силовой цепи - только болтовое, требует качественного затягивания с моментом, соответствующим рекомендациям SE. Нельзя использовать клеммы с зажимами типа “быстроразъём” - они не подходят по конструкции. Устройство совместимо с дополнительными модулями: расширением числа контактов, тепловыми реле и механическими блокировками, что позволяет адаптировать его под задачи автоматизации.

Безопасность и стандарты

Контактор MC1G соответствует международным требованиям безопасности для промышленного оборудования. Его конструкция обеспечивает безопасную работу при высоких токах и напряжениях. Отсутствие сертификата IP20 означает, что устройство нельзя применять во влажных, запылённых или взрывоопасных средах без дополнительной защиты в корпусе. Все материалы и изоляция соответствуют нормам IEC 60947-4-1.

Преимущества

• Высокий электромеханический ресурс - долгий срок службы даже при частых включениях
• Устойчивость к просадкам напряжения - снижает риск ложных отключений в условиях нестабильной сети
• Поддержка AC/DC управления - гибкость в выборе системы управления
• Расширяемость - возможность установки дополнительных контактов и реле
• Фиксированная компоновка - удобна для сборки в стандартизированных щитах

Ограничения применения

• Не предназначена для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Требует жесткой фиксации на монтажной плате - не подходит для крепления на DIN-рейку
• Не рекомендуется для частых пусков свыше 1200 раз в час - возможен быстрый износ контактов
• Не содержит встроенной тепловой защиты - обязательно нуждается в внешнем тепловом реле при управлении двигателями
• Напряжение управления ниже 250 В не гарантирует надёжное срабатывание

Примеры использования

• Автоматический пуск крупногабаритного асинхронного двигателя 180–200 кВт в цехе
• Управление насосной группой в системе водоснабжения с логикой резервирования
• Коммутация лифтового привода с сигналами от контроллера
• Включение вентиляторов в HVAC-системах с использованием двух НО-контактов для сигнализации состояния

Практические советы

• При монтаже проверьте соответствие площади контактов и момента затяжки болтов - недостаточное усилие вызывает нагрев, избыточное - повреждает корпус
• Для длительной работы с двигателями всегда используйте внешнее тепловое реле - даже если двигатель указан как 200 кВт, перегрузка может возникнуть
• При использовании постоянного тока управления убедитесь, что полярность подключена правильно - неверная полярность может нарушить работу катушки
• Проверяйте наличие свободного места вокруг контактора - необходима вентиляция для отвода тепла при работе на пределе
• При замене старого контактора - сравнивайте не только ток, но и количество контактов: модель mc1g400ure имеет уникальную комбинацию 2НО+2НЗ, которая часто не встречается в аналогах
