КОНТАКТОР MC1G 3P 500A 2НО+2НЗ AC/DC 100-250V 50/60ГЦ | MC1G500KUE SE APC

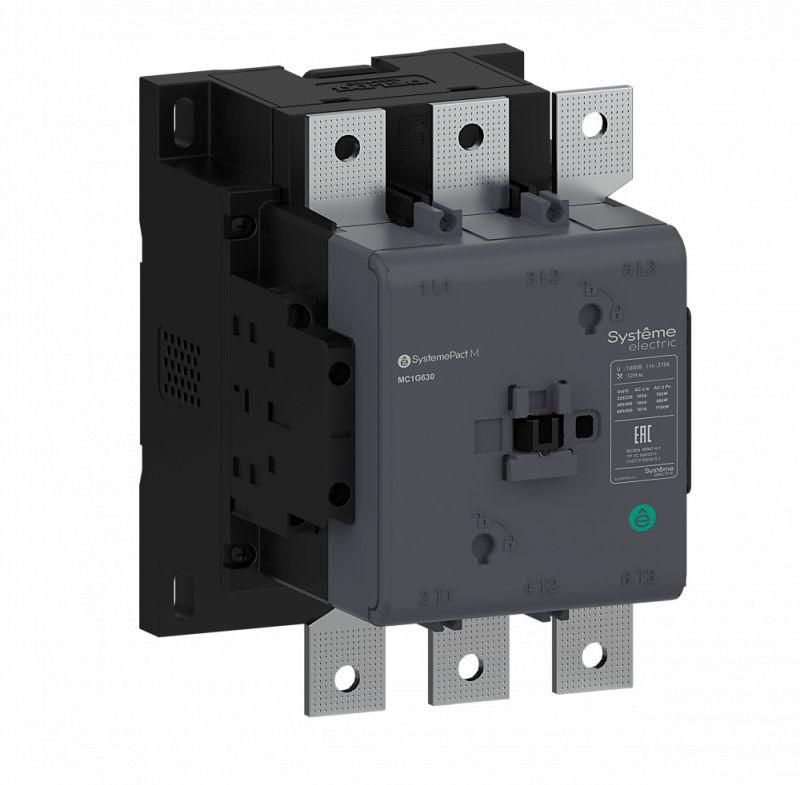

Контактор MC1G от Systeme Electric - надёжное устройство для коммутации мощных нагрузок в промышленных системах. Модель mc1g500kue рассчитана на ток 500 А, имеет три силовых полюса и четыре вспомогательных контакта (2 НО + 2 НЗ), работает с управлением переменным или постоянным током 100–250 В. Подходит для установки на монтажную плату, обеспечивает долгий срок службы и устойчивость к кратковременным просадкам напряжения.

Назначение и область применения

Контактор MC1G предназначен для частого включения и выключения мощных электрических нагрузок. Он используется в системах управления электродвигателями, насосами, компрессорами, лифтами и вентиляционными установками. Благодаря высокой коммутационной способности и устойчивости к колебаниям напряжения, модель mc1g500kue идеальна для условий с частыми пусками и остановками оборудования.

Технические характеристики

• Номинальный ток: 500 А - позволяет управлять нагрузками до 250 кВт
• Число полюсов: 3 - три основных силовых контакта для трёхфазной сети
• Вспомогательные контакты: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - для сигнализации, блокировки и управления цепями контроля
• Напряжение управления: 100–250 В переменного или постоянного тока - совместим с большинством промышленных контроллеров и реле
• Частота: 50/60 Гц - работает в сетях России и Европы
• Защита от просадок напряжения: от 0,7 до 1,2 U_s - сохраняет работу при кратковременных снижениях напряжения
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от пыли и воды
• Способ монтажа: на монтажную плату - фиксируется болтами через отверстия в корпусе
• Гарантия: 24 месяца

Совместимость и монтаж

Контактор MC1G монтируется исключительно на монтажную плату. Для установки требуются отверстия под болты соответствующего шага - проверьте габариты перед заказом. Силовые выводы подключаются болтовым способом - используйте наконечники с подходящим сечением провода (до 95 мм2). Управление осуществляется через катушку, питаемую от внешнего источника 100–250 В AC/DC. Обязательно соблюдайте полярность при использовании постоянного тока. Контактор не имеет встроенного теплового реле - для защиты от перегрузки требуется внешнее устройство.

Безопасность и стандарты

Контактор mc1g500kue соответствует международным требованиям к промышленному оборудованию. Серия SystemePact прошла испытания на износостойкость и безопасность. IP20 обеспечивает базовую защиту от случайного прикосновения, но не заменяет необходимость установки в закрытый шкаф. Применение в условиях повышенной запылённости или влажности требует дополнительной герметизации корпуса.

Преимущества

• Высокий электромеханический ресурс - подходит для интенсивного режима работы
• Устойчивость к просадкам напряжения - не отключается при кратковременных перебоях
• Гибкая система расширения - можно добавить дополнительные контакты, блокировки, тепловые реле
• Широкий диапазон напряжений управления - совместим с PLC, кнопочными пунктами, реле времени
• Компактный форм-фактор - экономит место на монтажной плате

Ограничения применения

• Не предназначена для реверсивного управления - для изменения направления вращения двигателя нужен второй контактор
• IP20 не допускает использование вне электрошкафа - нельзя устанавливать на открытом воздухе или в сырых помещениях
• Требуется внешняя защита от перегрузки - сам по себе не отключает двигатель при превышении тока
• Подключение силовых проводов - только болтовое, без быстроразъёмных клемм
• Не рекомендован для частотного регулирования - не предназначен для работы с преобразователями частоты без дополнительных мер

Примеры использования

• Управление крупногабаритным насосом в системе водоснабжения
• Включение/выключение вентилятора в промышленном кондиционере
• Автоматическое управление лифтовым двигателем
• Коммутирование нагревательных элементов в термических камерах
• Работа в составе автоматизированного конвейера с частыми пусками

Практические советы

• При монтаже на плату используйте антивибрационные прокладки - контактор создаёт значительные механические импульсы при срабатывании
• Выбирайте сечение проводов согласно таблице производителя - для 500 А минимум 95 мм2
• Проверяйте соответствие напряжения катушки и источника управления - неверное напряжение вызывает перегрев или отказ
• Для длительной работы в условиях скачков напряжения рекомендуется установка стабилизатора
• Обеспечьте свободный доступ к контактам для обслуживания - они не являются сменными
• При необходимости модификации - используйте оригинальные дополнительные контакты от Systeme Electric - совместимость гарантирована
