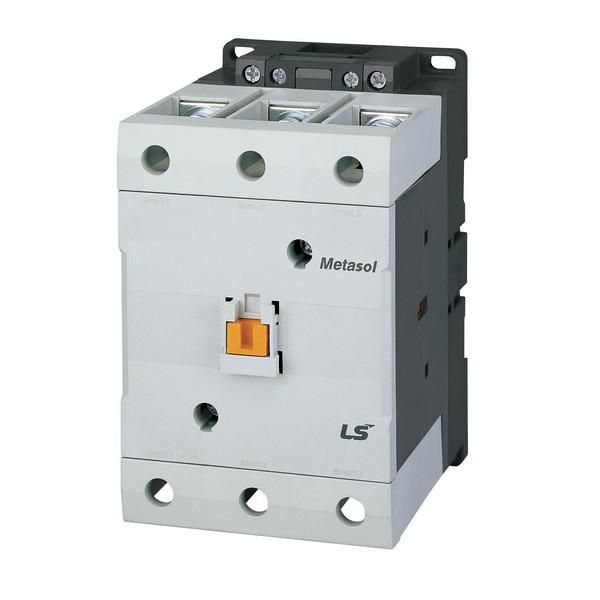

Контактор Metasol MC-150a AC220V 50/60Hz 2a2b, Screw | 1364002300 Lsis

Контактор MC-150a AC220V 50/60Hz 2a2b с винтовым креплением от LS Electric предназначен для частого включения и отключения мощных нагрузок в сетях переменного тока. Он надёжно работает в системах управления двигателями, насосами, конвейерами и другим оборудованием, рассчитанным на ток до 150 А. Артикул 1364002300 соответствует модели с катушкой на 220 В и двумя вспомогательными контактами.

Назначение и область применения

Контактор MC-150a AC220V 50/60Hz 2a2b с винтовым креплением используется для дистанционного управления трёхфазными электродвигателями мощностью до 75 кВт. Подходит для схем пуска, останова и коммутации без реверса. Применяется в промышленной автоматизации: на конвейерах, насосных станциях, компрессорах, кран-балках, тепловых печах и системах кондиционирования. Также эффективен в схемах управления освещением и другими нагрузками, требующими частых переключений.

Технические характеристики

• Тип: Контактор, нереверсивный
• Род тока: Переменный (AC), 50/60 Гц
• Номинальный ток: 150 А
• Количество силовых полюсов: 3
• Напряжение катушки управления: 220 В
• Максимальное рабочее напряжение: 690 В
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 1
• Способ подключения: Винтовые зажимы
• Способ монтажа: На DIN-рейку
• Степень защиты: IP20 (защита от прикосновения и крупных частиц, но не от воды и пыли)
• Механическая износостойкость: 5 миллионов циклов
• Коммутационная износостойкость: 1 миллион циклов
• Номинальная мощность управляемого двигателя: 75 кВт

Совместимость и монтаж

Контактор MC-150a AC220V 50/60Hz 2a2b с винтовым креплением устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода зачищаются на 8–10 мм, затягиваются усилием 0,5–0,7 Нм. Убедитесь, что сечение жил соответствует допустимому для 150 А (обычно 25–50 мм2, зависит от материала и температуры окружающей среды). Катушка управления питается от сети 220 В - не используйте напряжение выше указанного, чтобы избежать повреждения обмотки. Совместим со всеми устройствами, работающими через стандартные кнопочные посты и реле контроля.

Безопасность и стандарты

Контактор MC-150a AC220V 50/60Hz 2a2b с винтовым креплением соответствует международным требованиям IEC 60947-4-1. Обеспечивает безопасную работу в условиях промышленного оборудования. IP20 не обеспечивает защиту от влаги - не применяйте в сырых помещениях, на улице или там, где возможны брызги. Для работы в агрессивной среде рекомендуется установка в корпусе с более высокой степенью защиты.

Преимущества

• Высокая механическая и коммутационная долговечность - подходит для интенсивного режима работы
• Универсальный монтаж на DIN-рейку - удобство сборки шкафов управления
• Чёткое разделение силовой и управляющей цепей - снижает риск помех
• Наличие двух вспомогательных контактов позволяет реализовать блокировки, сигнализацию и самоблокировку
• Поддержка напряжения катушки 220 В - совместим с большинством промышленных систем управления

Ограничения применения

• Не предназначен для реверсивных схем - для этого требуется другой тип контактора
• IP20 не защищает от пыли и влаги - запрещено использование в открытом исполнении или во влажных средах
• Не подходит для постоянного тока - только переменный ток 50/60 Гц
• Максимальная мощность двигателя - 75 кВт; превышение может вызвать перегрев и выход из строя
• Требуется внешняя защита (например, тепловое реле) для предотвращения перегрузки двигателя

Примеры использования

• Управление асинхронным двигателем 75 кВт на ленточном конвейере
• Включение/выключение насосной группы в системе водоснабжения
• Автоматическое включение компрессора в холодильной установке
• Контроль включения тепловой печи через терморегулятор
• Система дистанционного включения света в цехе по сигналу PLC

Практические советы

• Проверьте соответствие сечения кабелей и момента затяжки винтов - слабый контакт вызывает нагрев
• При использовании в схеме с самоблокировкой подключите один из НО контактов параллельно кнопке “Пуск”
• Для продления срока службы избегайте частых включений при максимальной нагрузке - лучше использовать плавный пуск
• Не устанавливайте рядом с источниками сильного тепла - температура вокруг не должна превышать +40 C
• Обязательно используйте внешнюю защиту от перегрузки - контактор не заменяет тепловое реле
• Артикул 1364002300 - точное соответствие модели с катушкой 220 В; другие напряжения требуют других модификаций
