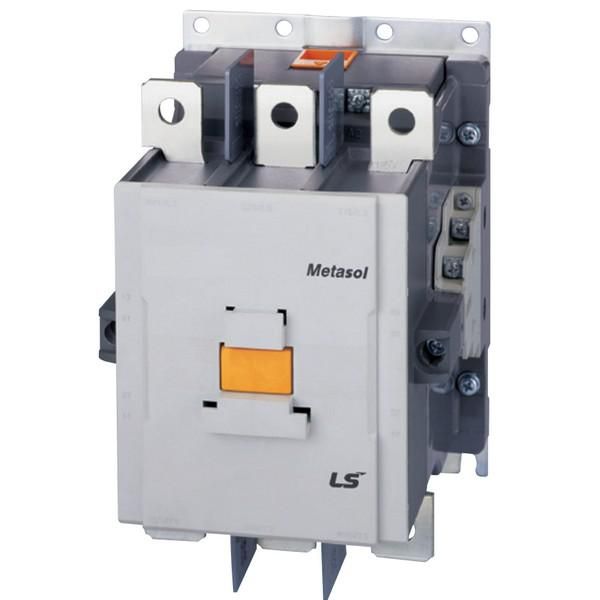

Контактор Metasol MC-185a кат. 400В AC 2a2b Screw LS Electric 1366000600 LSIS

Контактор LS Electric 1366000600 - устройство для коммутации мощных нагрузок в сетях переменного тока 400 В, предназначен для частых включений и отключений трёхфазных двигателей и других потребителей. Устройство имеет винтовые зажимы и монтируется на монтажную плату.

Назначение и область применения

Контактор LS Electric 1366000600 используется для удалённого включения и выключения силовых цепей с высокой частотой операций. Подходит для управления трёхфазными асинхронными двигателями мощностью до 90 кВт, а также для контроля таких нагрузок, как насосы, компрессоры, конвейеры, тепловые печи, системы кондиционирования и освещения. Применяется в промышленной автоматике, где требуется надёжная и долговечная коммутация.

Технические характеристики

• Тип: контактный аппарат, нереверсивный
• Род тока катушки управления: переменный (AC)
• Напряжение катушки управления: 400 В +-10%, 50/60 Гц
• Номинальный ток главных контактов: 185 А
• Число силовых полюсов: 3
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Номинальная мощность управляемого двигателя: 90 кВт
• Способ подключения: винтовые зажимы
• Способ монтажа: крепление на DIN-рейку или монтажную плату
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды

Совместимость и монтаж

Контактор LS Electric 1366000600 устанавливается на монтажную плату или DIN-рейку. Для подключения используются винтовые зажимы - требует затяжки усилием, соответствующим рекомендациям производителя. Главные контакты рассчитаны на провода сечением до 50 мм2, вспомогательные - до 2,5 мм2. Обязательно проверьте соответствие сечения проводов и момент затяжки винтов, чтобы избежать перегрева и окисления контактов. Устройство совместимо с реле времени, термореле и другими элементами управления, используемыми в системах автономного пуска двигателей.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Сертифицирован для работы в условиях промышленного оборудования. Отсутствует защита от пыли и влаги (IP20), поэтому установка допускается только внутри щитов или защищённых корпусов. Не применяется во взрывоопасных средах без дополнительной защиты.

Преимущества

• Высокая механическая износостойкость - способен выполнять более 1 млн циклов включения-выключения
• Устойчив к скачкам напряжения в сети управления благодаря широкому допуску +-10%
• Надёжные винтовые зажимы обеспечивают прочное соединение даже при вибрациях
• Поддерживает работу с двигателями до 90 кВт без внешних пускателей
• Совместим с большинством стандартных монтажных решений и шинами управления

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 исключает использование в сырых, пыльных или агрессивных средах
• Не подходит для реверсивных схем - для этого требуется два контактора или специальный реверсивный аналог
• Требует наличия внешнего теплового реле для защиты двигателя от перегрузки - сам по себе не обеспечивает тепловую защиту
• Не работает при напряжении ниже 85% от номинала (340 В) - возможны отказы включения

Примеры использования

• Автоматический запуск насоса в системе водоснабжения по сигналу от датчика уровня
• Управление конвейерной лентой на пищевом производстве через PLC
• Включение тепловой печи в цехе термообработки
• Пуск вентилятора кондиционера по таймеру
• Коммутация группы светильников в административном здании

Практические советы

• При замене старого контактора убедитесь, что новый имеет такие же габариты и расположение клемм - LS Electric 1366000600 имеет фиксированную посадку на монтажную плату
• Не перетягивайте винты - это повредит медные клеммы и вызовет нагрев
• Для длительной службы регулярно проверяйте состояние контактов: наличие дугового износа, оплавления или окисления
• Если система работает в условиях повышенной вибрации, дополнительно закрепите контактор антивибрационными прокладками
• При использовании с частотным преобразователем - убедитесь, что выходной ток не превышает 185 А; иначе возможны отказы контактов
