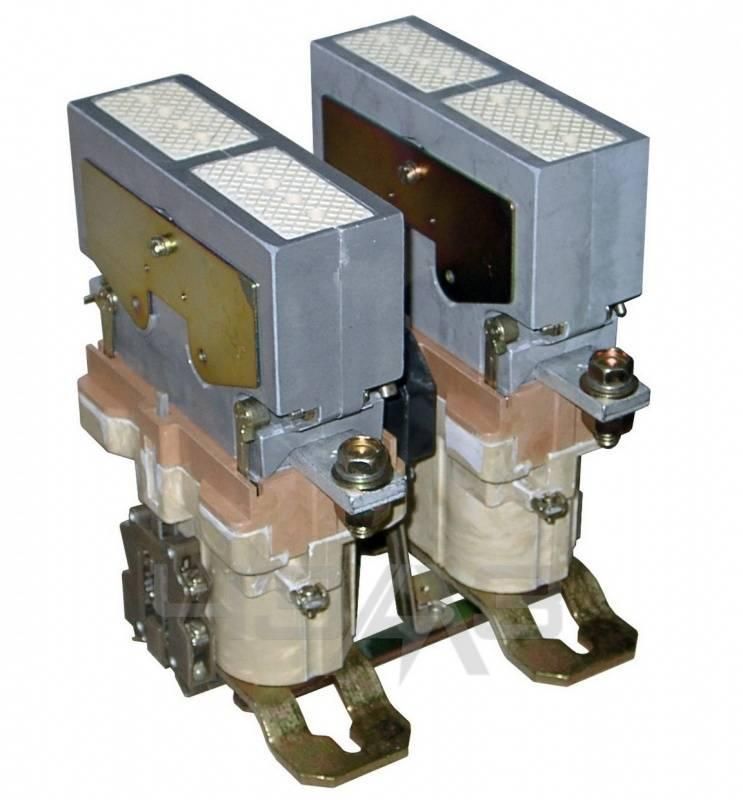

Контактор МК5-20 220В 2"З"+2"Р" ЧЭАЗ A8119-80082861

Контактор МК5-20 220В 2 контактных зажима + 2 разъема от ЧЭАЗ предназначен для коммутации мощных нагрузок в цепях постоянного тока, особенно там, где требуется надёжное управление с помощью слаботочных сигналов. Этот контактор сочетает прочную механическую конструкцию с двумя основными силовыми контактами и четырьмя вспомогательными - два замыкающих и два размыкающих - что делает его универсальным решением для автоматизации промышленного оборудования.

Назначение и область применения

Контактор МК5-20 220В 2 контактных зажима + 2 разъема используется для включения и выключения электрооборудования с высокими токами при помощи управляющего сигнала на 220 В постоянного тока. Подходит для систем автоматического управления: конвейеры, насосы, сварочные аппараты, системы нагрева, электродвигатели постоянного тока. Применяется в условиях, где важна долговечность и отказоустойчивость - например, на заводах, в энергообъектах и железнодорожном транспорте.

Технические характеристики

• Управление: постоянный ток (DC), номинальное напряжение катушки - 220 В
• Главные контакты: 2 шт., рассчитаны на ток до 250 А при работе в режимах DC-3 и DC-5 при напряжении 440 В
• Вспомогательные контакты: 2 замыкающие и 2 размыкающие - используются для сигнализации, блокировок и управления другими устройствами
• Подключение главной цепи: кабельные клеммы - подходят для многожильных проводов с зачисткой жил
• Максимальное напряжение коммутируемых цепей: 440 В постоянного тока

Совместимость и монтаж

Контактор МК5-20 220В 2 контактных зажима + 2 разъема имеет фиксированную установку через болтовые соединения. Для монтажа требуются стандартные DIN-рейки или плоская поверхность с возможностью закрепления винтами M5–M6. Кабельные клеммы позволяют подключить провода сечением до 50 мм2 - важно соблюдать момент затяжки, указанный в руководстве производителя. Управляющая катушка работает исключительно от постоянного тока 220 В - использование переменного тока недопустимо. Разъёмы вспомогательных контактов совместимы с типичными быстроразъёмными connectors типа QD или аналогами.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Обеспечен уровень защиты IP20 - корпус защищён от доступа пальцев и предметов более 12 мм, но не герметичен. Наличие двух пар вспомогательных контактов позволяет реализовать функциональную безопасность - например, блокировки по принципу “запрещено включение при открытых дверях”.

Преимущества

• Высокая перегрузочная способность - 250 А при длительной работе в DC-3/DC-5 режимах
• Стандартная комплектация из 4 вспомогательных контактов снижает необходимость внешних модулей расширения
• Известная надёжность конструкции от ЧЭАЗ - проверенная временем серия МК5
• Простое обслуживание: можно менять контакты без демонтажа всего устройства

Ограничения применения

• Не предназначена для работы с переменным током - применение AC вызывает повреждение катушки
• Запрещено использовать вне температурного диапазона –25C…+40C (не указан явно, но характерно для серии МК5)
• Не рекомендовано для частых включений выше 600 операций в час - риск перегрева и износа контактов
• Отсутствие защиты от бросков тока при отключении индуктивных нагрузок - необходимо дополнительно устанавливать гашение дуги (диоды, RC-цепочки)

Примеры использования

• Управление двигателем постоянного тока на конвейере с регулировкой скорости
• Переключение нагревательных элементов в термических камерах
• Автоматическое отключение зарядного устройства при достижении порогового уровня
• Логика безопасности в лифтах: один вспомогательный контакт контролирует положение дверей, второй - состояние кнопки экстренной остановки

Практические советы

• Проверьте полярность при подключении катушки - неверное подсоединение может привести к выходу из строя
• Обязательно используйте предохранители на входе главной цепи - даже при 250 А допустимый импульсный ток может превышать норму при старте двигателя
• При использовании в среде с повышенной запылённостью - периодически осматривайте контакты; пыль увеличивает вероятность подгорания
• Артикул a8119-80082861 соответствует оригинальному изделию ЧЭАЗ - избегайте контрафактных аналогов, так как они часто имеют заниженную долговечность контактов
• Для удобства диагностики - подпишите каждый вспомогательный контакт перед сборкой схемы
