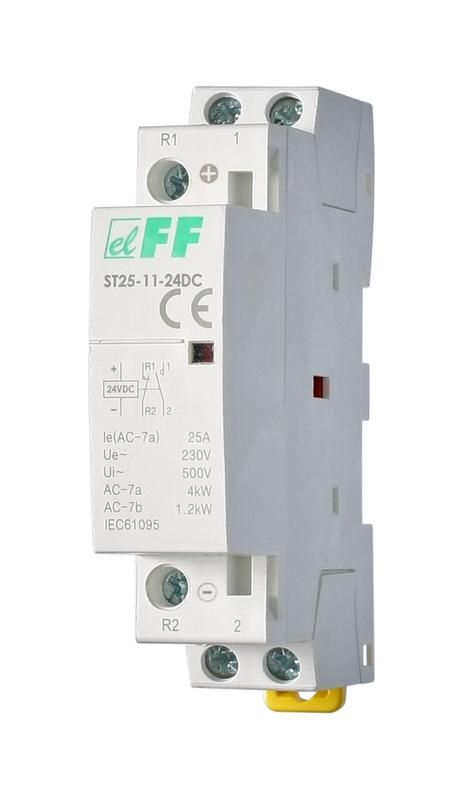

Контактор модульный ST25-11-24 DC 1НО+1НЗ 2.2Вт 1мод. монтаж на DIN-рейку F&F EA13.001.021 Евроавтоматика

Контактор модульный ST25-11-24 DC - компактное устройство для дистанционного управления силовыми цепями постоянного тока. Установлен на DIN-рейку, имеет один модуль и комбинированные контакты: один нормально-открытый и один нормально-замкнутый. Подходит для автоматизации оборудования с питанием 24 В постоянного тока. Бренд: Евроавтоматика, артикул ea13.001.021.

Назначение и область применения

Контактор модульный ST25-11-24 DC предназначен для частого включения и отключения электрических цепей с током до 25 А. Он управляет нагрузкой через слаботочную цепь управления - подачей напряжения 24 В постоянного тока на катушку. Применяется в системах автоматизации: пускатели двигателей, системы контроля освещения, конвейеры, станки, устройства с логическими контроллерами. Особенно удобен там, где требуется компактная установка и быстрое переключение.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки управления: 24 В
• Номинальный ток контактов: 25 А
• Количество контактов: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Количество полюсов: 2P
• Количество фаз: 1
• Мощность потребления катушки: 2,2 Вт
• Количество модулей DIN: 1
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных частиц пыли, но не герметичен
• Климатическое исполнение: УХЛ4 - работает в умеренном и холодном климате с возможностью конденсации влаги
• Рабочий температурный диапазон: от -25 C до +50 C

Совместимость и монтаж

Контактор модульный ST25-11-24 DC монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Его ширина соответствует одному модулю - занимает минимум места в распределительном щите. Для подключения используются винтовые зажимы: на верхней и нижней клеммах - силовые провода (до 2,5 мм2), на боковых - управляющие (катушка 24 В DC). Контакты рассчитаны на подключение медных жил. Перед монтажом проверьте соответствие полярности: на катушке есть пометки “+” и “–”. Нельзя использовать с переменным током - это повредит катушку.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в помещениях с нормальными условиями эксплуатации. Степень защиты IP20 исключает доступ к токоведущим частям пальцами, но не обеспечивает защиту от воды или пыли. Не предназначено для открытых площадок, сырых помещений или мест с высокой запылённостью. Климатическое исполнение УХЛ4 позволяет применять его в неотапливаемых помещениях при условии отсутствия замерзания конденсата.

Преимущества

• Компактный размер - всего 1 модуль, экономит место в щитах
• Чёткая визуальная индикация состояния: поднятый красный флажок показывает, что контактор включен
• Низкое энергопотребление катушки - 2,2 Вт, снижает нагрузку на источник управления
• Гарантированное возвратное положение контактов после отключения - надёжное отключение без самопроизвольного включения
• Совместим с большинством PLC и реле управления 24 В DC

Ограничения применения

• Не применяется в цепях переменного тока - катушка рассчитана только на 24 В постоянного тока
• IP20 не допускает использование во влажных, пыльных или наружных условиях
• Не рекомендован для частых перегрузок выше 25 А - риск сваривания контактов
• Работает только в пределах температур от -25 C до +50 C; ниже -25 C возможно затруднённое срабатывание
• Не имеет встроенной защиты от перегрева или короткого замыкания - требует внешних аппаратов защиты (автоматических выключателей, предохранителей)

Примеры использования

• Управление двигателем насоса в системе водоснабжения через PLC с выходом 24 В DC
• Переключение светильников в производственном цехе по сигналу с датчиков движения
• Автоматический пуск вентилятора охлаждения при достижении заданной температуры
• Контроль режима работы конвейера в логической схеме с использованием реле времени

Практические советы

• При подборе контактора убедитесь, что ваша система управления выдаёт именно 24 В постоянного тока - даже небольшое отклонение может вызвать перегрев катушки
• Для долгой службы используйте автоматические выключатели с характеристикой C или D перед контактором - они защитят от импульсных токов при включении
• Проверяйте плотность затяжки клемм: недостаточно затянутые провода нагреваются, слишком сильно - можно повредить пластик
• Если нужна защита от пыли и влаги - выбирайте контакторы с IP65/IP67, так как этот модельный ряд не подходит для таких условий
• При замене старого контактора убедитесь, что новый имеет те же типы контактов (1NO+1NC) и совпадает по габаритам - иначе не войдёт в щит
