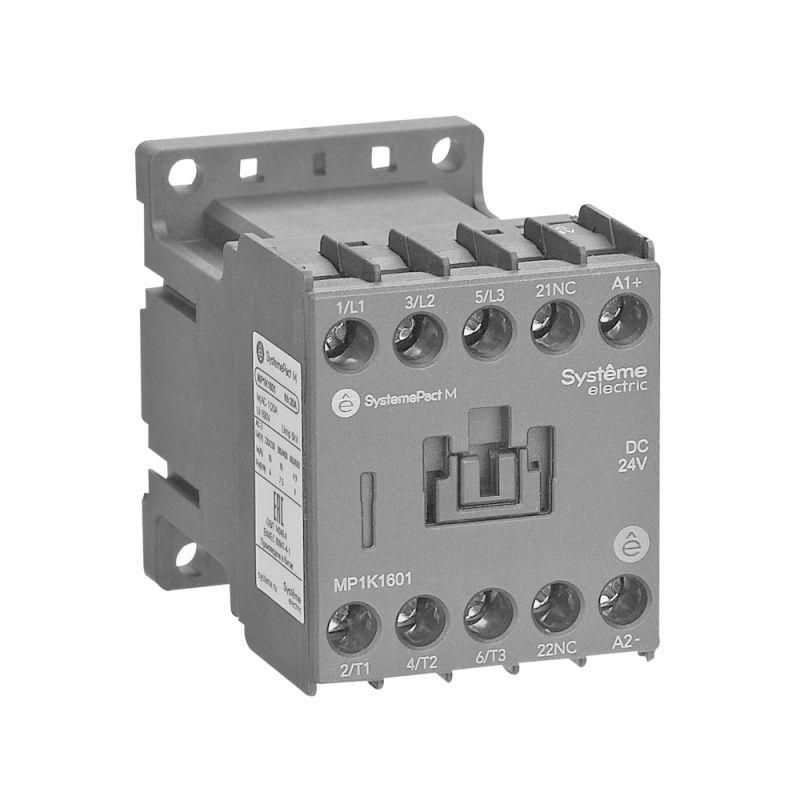

КОНТАКТОР MP1K 4P(2НО+2НЗ) 16A DC24V | MP1K16008BD Systeme Electric APC

Контактор MP1K 4P(2НО+2НЗ) 16A DC24V от Systeme Electric - устройство для коммутации цепей постоянного тока с номинальным током до 16 А. Подходит для управления двигателями, нагревательными элементами и другими неиндуктивными нагрузками в системах автоматизации. Артикул mp1k16008bd соответствует серийному решению SystemePact MP1K.

Назначение и область применения

Контактор MP1K 4P(2НО+2НЗ) 16A DC24V предназначен для включения и отключения электрических цепей с помощью управляющего сигнала 24 В постоянного тока. Он используется там, где требуется надёжная и частая коммутация: в системах автоматизации производства, на конвейерах, в устройствах управления насосами, вентиляторами и другим оборудованием с неиндуктивной или слабо индуктивной нагрузкой (класс AC-1).

Не применяется для управления сильно индуктивными нагрузками, такими как большие трансформаторы или мощные электромагниты, - это снижает срок службы контактов.

Технические характеристики

• Тип тока: постоянный (DC), управление катушкой - 24 В
• Номинальный ток контактов: 16 А
• Число контактов: 4 (2 нормально замкнутых + 2 нормально разомкнутых)
• Мощность контролируемого электродвигателя: до 7,5 кВт
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и брызг воды
• Способ монтажа: на DIN-рейку (стандарт 35 мм) или через винты на монтажной плате
• Гарантия: 60 месяцев

Совместимость и монтаж

MP1K 4P(2НО+2НЗ) 16A DC24V легко фиксируется на стандартной DIN-рейке. Для установки достаточно щелчка - никаких инструментов не требуется. Также возможен монтаж винтами на плите, что удобно при компоновке шкафов с ограниченным местом.

Устройство совместимо с аксессуарами Schneider Electric, включая реле перегрузки MR2K (диапазон 0,1–13 А), которые можно подключить дополнительно для защиты от перегрузки. Управление осуществляется исключительно через катушку 24 В DC - другие напряжения (например, переменный ток) не поддерживаются.

Безопасность и стандарты

Контактор MP1K 4P(2НО+2НЗ) 16A DC24V соответствует требованиям международных стандартов IEC/EN 60947-4-1 для контактных аппаратов. Сертифицирован для работы в условиях промышленной среды с температурой от -25C до +60C. Отсутствие герметичной защиты (IP20) требует установки внутри закрытых распределительных шкафов.

Преимущества

• Высокая долговечность благодаря качественным материалам контактов и механической прочности корпуса
• Раздельные группы контактов (2НО + 2НЗ) позволяют реализовать сложную логику управления без внешних реле
• Поддерживает монтаж как на рейку, так и на плату - гибкость в проектировании
• Совместимость с широким спектром аксессуаров SE, включая реле перегрузки MR2K
• Широкий диапазон рабочих температур обеспечивает стабильность даже в суровых условиях

Ограничения применения

• Не для коммутации высокой индуктивной нагрузки - риск сваривания контактов
• Защита IP20 запрещает использование вне закрытых шкафов - нельзя применять во влажных или пыльных помещениях без дополнительной изоляции
• Катушка работает только от 24 В постоянного тока; аналоги с переменным током (AC) не взаимозаменяемы
• Нельзя использовать для реверса - модель нереверсивная, для изменения направления нужен другой тип контактора

Примеры использования

• Управление двигателем насоса 7,5 кВт в системе водоснабжения
• Включение/выключение тепловых завес в логистических зонах
• Логика старта/останова конвейера с использованием двух НО и двух НЗ контактов для сигналов безопасности
• Автоматизация освещения в цеху с дублирующим выключением по двум каналам

Практические советы

• Перед монтажом проверьте соответствие напряжения питания катушки - 24 В DC. Применение AC вызовет отказ или повреждение
• Обязательно используйте предохранители в цепях силовой нагрузки - они защищают контактор от скачков тока
• При установке на DIN-рейку следите, чтобы она была жестко закреплена - вибрация может ослабить соединение
• Для увеличения срока службы рекомендуется сочетать этот контактор с реле перегрузки MR2K, особенно при работе с электродвигателями
• Не забудьте оставить свободное место вокруг контактора - он нагревается при длительной нагрузке, и плохая вентиляция снизит надёжность
