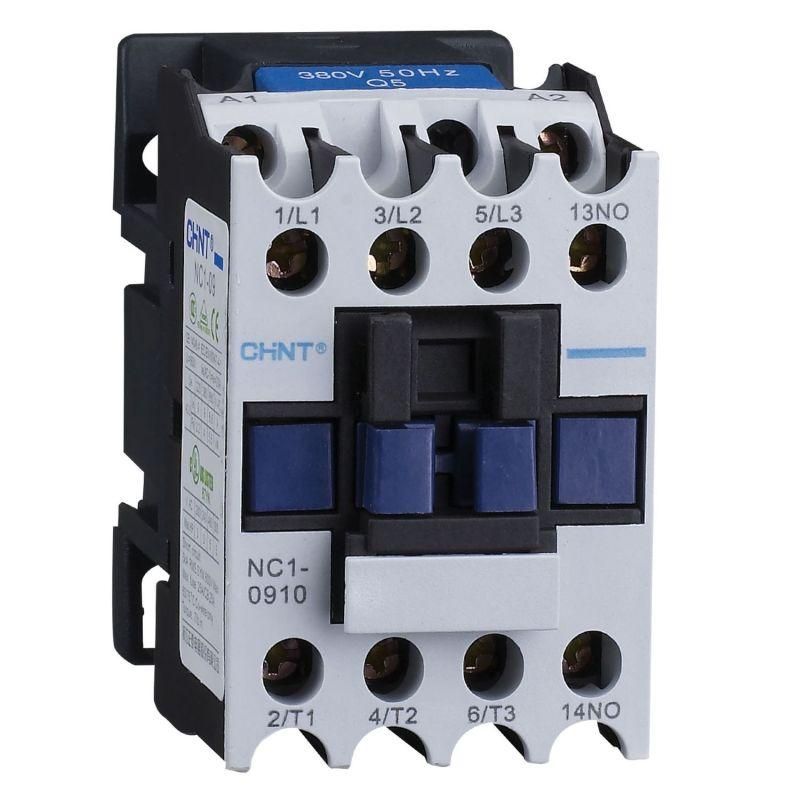

Контактор NC1-0910 9А 110В/АС3 1НО 50Гц (R) | 221021 CHINT

Контактор NC1-0910 9А 110В/АС3 1 нормально открытый контакт 50Гц от бренда CHINT предназначен для частого включения и отключения электродвигателей и других нагрузок переменного тока. Этот контактор NC1-0910 сочетает надёжность, компактность и возможность расширения функционала через дополнительные модули.

Назначение и область применения

Контактор NC1-0910 9А 110В/АС3 1 нормально открытый контакт 50Гц используется для удалённого управления мощными электрическими нагрузками - например, двигателями насосов, вентиляторов, конвейеров, компрессоров. Подходит для систем автоматизации, где требуется частое переключение цепей. Может работать в составе магнитных пускателей, особенно когда применяются тепловые реле для защиты от перегрузок.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 9 А (при AC-3 - управление асинхронными двигателями)
• Напряжение катушки управления: 110 В переменного тока
• Частота: 50 Гц
• Количество главных контактов: 3 (все нормально замкнутые - для подключения нагрузки)
• Количество вспомогательных контактов: 1 (нормально открытый - NO, используется для сигнализации или блокировки)

Совместимость и монтаж

Контактор NC1-0910 9А 110В/АС3 1 нормально открытый контакт 50Гц монтируется на DIN-рейку 35 мм. Главные контакты рассчитаны на подключение медных проводов сечением до 4–6 мм2. Для подключения катушки используйте провода сечением 0,5–2,5 мм2. Убедитесь, что напряжение на катушке точно соответствует 110 В AC - превышение вызывает перегрев, недостаток - отказ в срабатывании. Контактор совместим со всеми стандартными дополнительными модулями серии NC1: блоками временной задержки, реверсивными блоками, блоками КРМ.

Безопасность и стандарты

Контактор NC1-0910 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Обеспечивает класс изоляции II и степень защиты IP20. Надёжная механическая блокировка предотвращает самопроизвольное включение при сбоях.

Преимущества

• Высокая долговечность: способен выдерживать более 1 млн операций включения/выключения
• Устойчив к колебаниям сети: работает при +-10% от номинального напряжения катушки
• Лёгкий доступ к контактам для обслуживания
• Поддержка расширения: один корпус позволяет собирать сложные системы - от простых пускателей до “звезда-треугольник”

Ограничения применения

• Не предназначена для работы с постоянным током - использование на DC повредит контакты
• Запрещено превышать номинальный ток 9 А при AC-3; при более высокой нагрузке нужен другой контактор
• Не рекомендуется для установки в местах с постоянной вибрацией выше 1g или температурой ниже -5C / выше +40C
• Вспомогательный контакт (NO) не рассчитан на большие токи - только для сигналов управления, не для питания нагрузки

Примеры использования

• Автоматический запуск насоса в системе водоснабжения
• Управление конвейером на пищевом производстве
• Система “звезда-треугольник” для плавного пуска двигателя 5,5 кВт
• Цепь с тепловым реле для защиты электродвигателя от перегрева

Практические советы

• При использовании с тепловым реле выбирайте модель с подходящим диапазоном регулировки (например, 6…10 А)
• Проверьте соответствие напряжения катушки 110 В - если в вашей сети 220 В, используйте трансформатор или другой контактор
• Избегайте установки рядом с источниками сильного магнитного поля - это может вызвать ложное срабатывание
• При монтаже на рейку плотно фиксируйте контактор - люфт снижает срок службы контактов
• Для увеличения числа вспомогательных контактов добавьте модуль NC1-AE10 (два NO + два NC)
