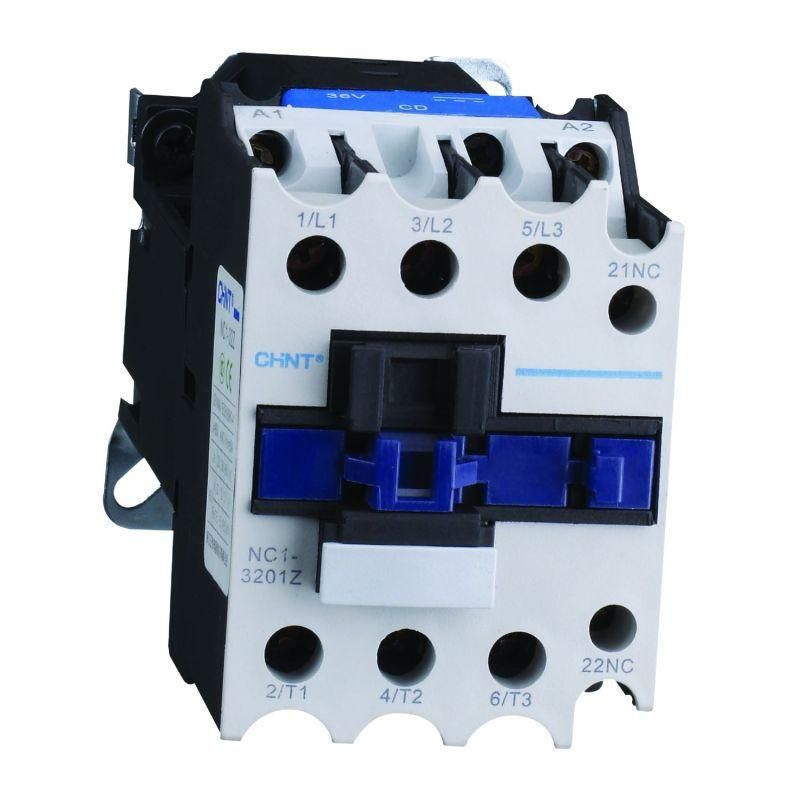

Контактор NC1-3201Z 32А кат. 24В DC 1НЗ (R) CHINT 222036

Контактор CHINT NC1-3201Z предназначен для удалённого включения и отключения нагрузки постоянного тока до 32 А. Модель с катушкой на 24 В и одним нормально-открытым контактом подходит для автоматизации систем управления промышленным оборудованием, где требуется надёжная коммутация слабых сигналов alongside основной силовой цепью.

Назначение и область применения

Контактор CHINT NC1-3201Z используется для управления мощными нагрузками через слаботочные управляющие цепи. Его применяют в системах автоматизации: управление насосами, компрессорами, нагревательными элементами, конвейерами и другим оборудованием с питанием от постоянного тока. Одновременно он обеспечивает контроль состояния цепи через встроенный нормально-открытый контакт - например, для сигнализации включения или передачи сигнала в PLC.

Технические характеристики

• Тип изделия: контактор
• Тип тока: постоянный (DC)
• Номинальный рабочий ток: 32 А
• Напряжение катушки управления: 24 В DC
• Количество главных контактов: 3 (для переключения трёх фаз или одной многопроводной цепи)
• Количество вспомогательных контактов: 1 нормально-открытый (НО)

Совместимость и монтаж

Контактор NC1-3201Z монтируется на DIN-рейку 35 мм. Подключение проводов осуществляется зажимами с болтовым креплением - допустимые сечения жил: до 16 мм2 для главных контактов, до 2,5 мм2 для управляющей катушки. Для установки используйте стандартные крепления, предусмотренные корпусом. Убедитесь, что температура окружающей среды соответствует условиям эксплуатации - устройство рассчитано на работу в пределах –25…+60 C.

Безопасность и стандарты

Производитель CHINT соблюдает требования международных стандартов IEC/EN 60947-4-1 для контакторов переменного и постоянного тока. Конструкция обеспечивает гальваническую изоляцию между управляющей цепью и силовыми контактами. Отсутствие защиты IP указывает на необходимость установки внутри щита или в условиях исключающих попадание пыли и влаги на открытые части устройства.

Преимущества

• Высокая механическая долговечность благодаря прочному механизму переключения
• Стандартная форма корпуса и DIN-крепление обеспечивают легкую замену аналогичных моделей других производителей
• Поддержка работы в составе комплексных решений - возможно подключение дополнительных блоков (временная задержка, реверс, блокировки)
• Управление малой мощностью (24 В DC) снижает требования к источникам питания и увеличивает безопасность обслуживания

Ограничения применения

• Не предназначена для коммутации переменного тока - использование на AC вызовет повреждение контактов и выход из строя
• Отсутствуют встроенные функции защиты от перегрузки - требует внешнего теплового реле при использовании в длительном режиме
• Не имеет степени защиты выше IP20 - нельзя устанавливать во влажных, запылённых или открытых помещениях без дополнительной защиты
• Главные контакты рассчитаны только на 32 А - превышение тока приведёт к оплавлению и отказу

Примеры использования

• Автоматизация системы освещения на базе контроллера с выходом 24 В DC - контактор NC1-3201Z включает светильники большой мощности
• Управление двигателем постоянного тока в конвейере: три главных контакта коммутируют двигатель, один НО-контакт даёт сигнал “работает” в HMI
• Интеграция в систему безопасности: при аварийной остановке контактор отключает питание, а НО-контакт активирует сигнализацию

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 24 В DC; неверное напряжение приведёт либо к невозможности втягивания якоря, либо к перегреву катушки
• Для длительной работы с нагрузкой близкой к 32 А рекомендовано использовать пару с тепловым реле - так обеспечивается защита от перегрузки
• Если нужна функция временной задержки или реверса - выбирайте версию с расширяемым блоком (например, NC1-3201Z + дополнительный модуль времени)
• Обязательно учитывайте посадочный размер: контактор NC1 совместим со всеми изделиями этой серии - легко заменить старый аналог даже другой марки
• Проверяйте состояние контактов каждые 6–12 месяцев при частом включении - особенно важно при высоких импульсных нагрузках
