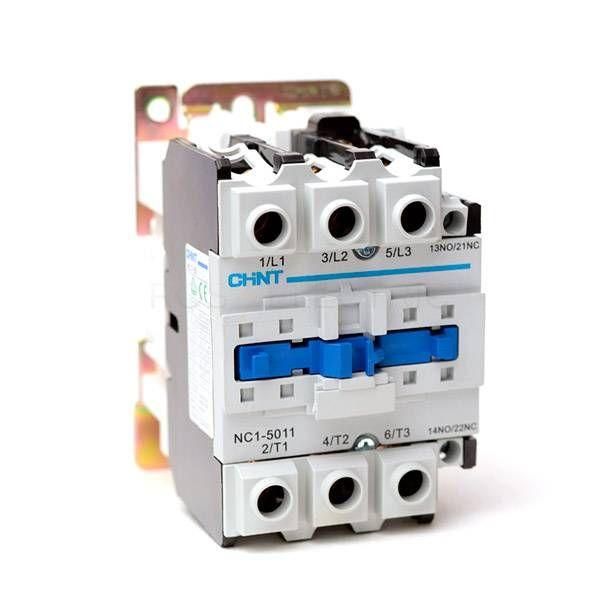

Контактор NC1-5011Z 50А кат. 24В DC 1НО+1НЗ (R) CHINT 222572

Контактор CHINT NC1-5011Z предназначен для надёжной коммутации нагрузок постоянного тока до 50 А при напряжении управления 24 В. Модель сочетает один нормально открытый и один нормально замкнутый контакт, что делает её удобной для задач автоматизации, где требуется одновременное управление двумя цепями. Артикул 222572 относится к серии NC1 - проверенной линейке промышленных контакторов.

Назначение и область применения

Контактор CHINT NC1-5011Z используется для включения и отключения электрических цепей постоянного тока. Подходит для управления двигателями, нагревательными элементами, освещением и другим оборудованием, работающим на постоянном токе. Часто применяется в системах автоматизации: конвейерах, станках, устройствах питания, системах управления технологическими процессами.

Технические характеристики

• Тип изделия: контактор
• Тип тока: постоянный (DC)
• Напряжение катушки управления: 24 В DC
• Номинальный рабочий ток: 50 А
• Количество нормально открытых (NO) контактов: 1
• Количество нормально замкнутых (NC) контактов: 1
• Общее количество контактов: 2 (из указанных 3 - возможно, указано включая запасные или вспомогательные, но в данной модификации задействованы только два основных)

Совместимость и монтаж

Контактор NC1-5011Z монтируется на DIN-рейку 35 мм - стандартная установка для промышленных щитов. Клеммы для подключения силовой цепи и катушки управления доступны с обоих сторон, что упрощает проводку. Для подключения используйте провода сечением до 16 мм2. Убедитесь, что напряжение на катушке точно соответствует 24 В DC - перенапряжение вызовет повреждение обмотки.

Безопасность и стандарты

Изделие соответствует международным требованиям IEC/EN 60947-4-1 для контакторов постоянного тока. Серия NC1 прошла испытания на механическую износостойкость и термическую устойчивость. Нет данных о классе защиты IP - предполагается использование внутри электрощита.

Преимущества

• Высокая надёжность коммутации при токе до 50 А - подходит для частых включений.
• Универсальная конструкция: возможность установки дополнительных блоков (например, временных реле или реверсивных модулей) расширяет функциональность.
• Совместимость с тепловыми реле серии NC1 - обеспечивает защиту от перегрузок и коротких замыканий.
• Стандартный форм-фактор - легко интегрируется в существующие системы управления.

Ограничения применения

• Не предназначена для переменного тока - использование на AC приведёт к выходу из строя.
• Напряжение катушки строго 24 В DC; отклонение более +-10 % снижает срок службы или вызывает отказ в срабатывании.
• Не имеет встроенной защиты от перегрузок - требует внешнего теплового реле для защиты двигателей.
• Не рассчитана на работу во взрывоопасных средах - не имеет соответствующего взрывозащитного исполнения.

Примеры использования

• Управление постояннотоковым двигателем в конвейерной ленте.
• Переключение режимов работы нагревательного элемента в термической печи.
• Автоматическое отключение светильника при срабатывании датчика движения (через нормально замкнутый контакт).
• Часть схемы “звезда-треугольник” при использовании с дополнительными блоками NC1.

Практические советы

• При монтаже соблюдайте минимальный зазор между контактором и другими устройствами - рекомендовано не менее 10 мм для теплоотвода.
• Подключайте силовые провода плотно - слабый контакт увеличивает нагрев и риск оплавления клемм.
• Если нужна выдержка времени или реверс - выбирайте версию с дополнительным модулем, а не этот модельный ряд - он базовый.
• Проверьте полярность при подключении катушки: неверная полярность не повредит устройство, но может вызвать медленное срабатывание.
• Для длительной эксплуатации в условиях высокой вибрации - дополнительно фиксируйте контактор на рейке болтами, а не только защёлкой.
