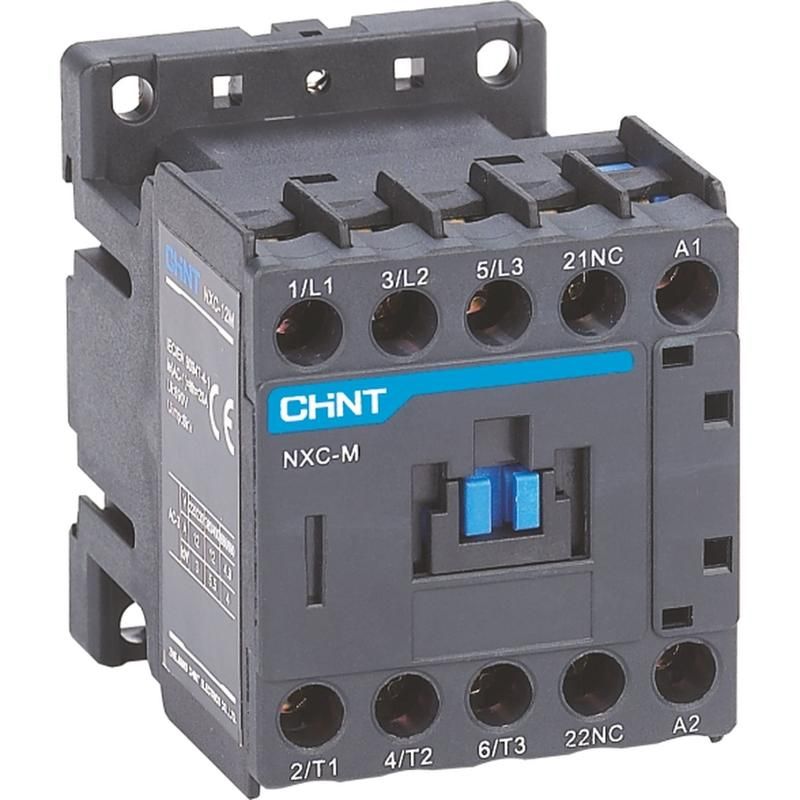

Контактор NXC-12M01 12А кат. 220В AC 1НЗ AC-3 (R) CHINT 836592

Контактор NXC-12M01 12А катушка 220В AC 1НЗ 50/60Гц AC-3 (R) от CHINT предназначен для частого включения и отключения электродвигателей переменного тока, а также для дистанционного управления силовыми цепями. Этот контактный аппарат из серии NXC совмещает надёжность, компактность и соответствие стандартам AC-3, что делает его популярным решением в промышленной автоматике.

Назначение и область применения

Контактор NXC-12M01 12А катушка 220В AC 1НЗ 50/60Гц AC-3 (R) используется для коммутации нагрузок до 5,5 кВт, особенно там, где требуется частый пуск и останов двигателя. Подходит для управления асинхронными электродвигателями в системах конвейеров, насосов, вентиляторов, компрессоров и других механизмов с периодической работой. Может применяться как самостоятельный элемент или в составе электромагнитного пускателя с тепловым реле.

Технические характеристики

• Номинальный ток: 12 А - максимальный постоянный ток, который может безопасно проходить через главные контакты;
• Напряжение питания катушки: 220 В переменного тока - требует именно такой источник для срабатывания; не работает от постоянного тока;
• Тип тока: переменный (AC) - предназначено исключительно для сетей 50/60 Гц;
• Количество главных контактов: 3 - три пары нормально открытых контактов для переключения трёх фаз;
• Номинальная мощность: 5,5 кВт - рекомендованная нагрузка для двигателей при напряжении 380 В;
• Количество вспомогательных контактов: 2 - один нормально замкнутый (1НЗ), второй не указан, предположительно нормально разомкнутый - подходят для сигнализации и блокировок;
• Категория применения: AC-3 - оптимизирован для пуска и отключения асинхронных двигателей с нагрузкой на валу;
• Частота: 50/60 Гц - совместим с сетями России, Европы и большинства стран мира.

Совместимость и монтаж

Контактор NXC-12M01 12А катушка 220В AC 1НЗ 50/60Гц AC-3 (R) устанавливается на DIN-рейку шириной 35 мм. Клеммы для подключения проводов рассчитаны на сечение до 4 мм2. Для подключения катушки используйте два вывода A1 и A2 - соблюдайте полярность, хотя для переменного тока она не имеет значения. Главные контакты L1–L3 и T1–T3 подключаются к сети и двигателю соответственно. Вспомогательный контакт 1НЗ (нормально замкнутый) удобен для цепей аварийной остановки или блокировки. Убедитесь, что зажимы затянуты моментом 0,5–0,7 Нм - недостаточное усилие вызывает нагрев, избыточное - повреждает корпус.

Безопасность и стандарты

Контактор NXC-12M01 соответствует международному стандарту IEC 60947-4-1 и сертифицирован для работы в условиях промышленной автоматизации. Конструкция обеспечивает механическую изоляцию между силовыми и управляющими цепями. Применение в соответствии с категорией AC-3 гарантирует долговечность при типичных режимах пуска двигателей.

Преимущества

• Компактный размер - экономит место в щите;
• Монолитный корпус - защищён от внешних воздействий, не требует дополнительной оболочки;
• Устойчивость к вибрациям - подходит для установки на станках и движущихся механизмах;
• Высокая механическая износостойкость - срок службы до 1 млн операций;
• Поддержка частых включений - идеален для систем с циклическим управлением.

Ограничения применения

• Не предназначен для работы с постоянным током - использование на DC приведёт к выходу из строя катушки;
• Не следует использовать для сверхчастых включений более 120 раз в час - риск перегрева катушки;
• Работает только при температуре окружающей среды от -5C до +40C - не подходит для холодных или жарких помещений без принудительного климат-контроля;
• Не является устройством защиты - обязательно применяйте с тепловым реле или автоматическим выключателем для защиты от перегрузки и КЗ.

Примеры использования

• Управление насосом воды в системе водоснабжения - включение по сигналу датчика уровня;
• Старт и остановка вентилятора в HVAC-системе - по расписанию или термостату;
• Автоматический пуск конвейера на линии производства - синхронизация с PLC;
• Электромагнитный пускатель с тепловым реле - для защиты двигателя от перегрузки.

Практические советы

• Выбирая контактный аппарат, проверьте, чтобы номинальный ток двигателя был ниже 12 А - лучше иметь запас 10–20%;
• Избегайте установки рядом с источниками высокой температуры - катушка чувствительна к перегреву;
• При использовании в цепях с высокой индуктивностью (например, большие двигатели) рекомендуется установить RC-гашение или варистор на контактах;
• Для длительной работы в пыльных помещениях - выбирайте модели с дополнительной крышкой или устанавливайте в закрытые шкафы IP54+;
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление снижает надёжность, особенно при частых включениях.
