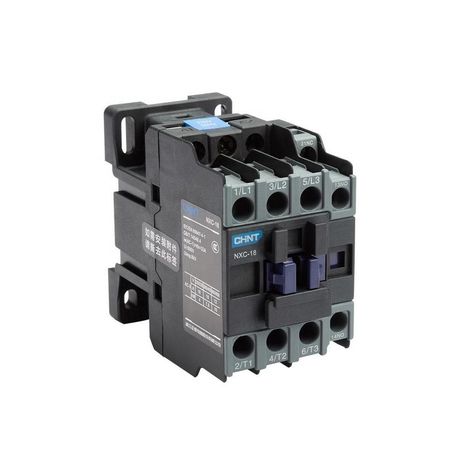

Контактор NXC-18 18А кат. 380В AC 1НО+1НЗ AC-3 (R) CHINT 836905

Контактор CHINT NXC-18 18А с катушкой на 380 В переменного тока - надёжное устройство для управления двигателями и частого включения/выключения нагрузок. Артикул 836905 относится к серии NXC, предназначенной для промышленного использования в условиях высокой цикличности.

Назначение и область применения

Контактор CHINT NXC-18 используется для дистанционного включения и отключения электродвигателей переменного тока, а также других мощных нагрузок. Подходит для систем автоматизации, где требуется частый пуск - например, на конвейерах, насосах, вентиляторах, компрессорах. Может применяться как самостоятельное устройство или в составе электромагнитного пускателя совместно с тепловым реле.

Технические характеристики

• Тип тока: переменный (AC), 50 Гц
• Напряжение питания катушки: 380 В
• Номинальный рабочий ток: 18 А
• Количество основных силовых контактов: 3 замыкающих
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип изделия: электромагнитный контактор

Совместимость и монтаж

Контактор NXC-18 устанавливается на DIN-рейку шириной 35 мм. Клеммы для подключения проводов рассчитаны на медные жилы сечением до 4–6 мм2. Для подключения катушки используйте два вывода L1 и L2 - они работают только при подаче 380 В переменного тока. Нельзя использовать с постоянным током или при напряжении ниже 340 В - возможна некорректная работа или залипание якоря.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-4-1. Конструкция обеспечивает безопасную работу при температуре от -5C до +40C. Устройство не имеет встроенной защиты от перегрузки - для этого необходимо подключить внешнее тепловое реле.

Преимущества

• Компактные габариты позволяют экономить место в щитах
• Высокая механическая износостойкость - до 10 млн операций
• Устойчивость к вибрациям и скачкам напряжения
• Чёткий звуковой сигнал при срабатывании - удобно для диагностики
• Модульная конструкция - легко комбинируется с другими элементами серии NXC

Ограничения применения

• Не предназначена для работы с постоянным током - использование с DC повредит катушку
• Работает только при напряжении 380 В +-10%; при более низком напряжении контакт может не замыкаться
• Не защищён от перегрева - требует установки теплового реле при управлении двигателями
• Не рекомендуется для сред с высокой запылённостью без дополнительной защиты корпуса

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление вентилятором охлаждения на станке ЧПУ
• Циклическое включение конвейерной ленты в пищевой промышленности
• Система аварийного отключения оборудования через кнопочные посты

Практические советы

• При монтаже проверьте соответствие напряжения катушки - 380 В, а не 220 В или 110 В
• Подключите вспомогательные контакты (НО и НЗ) к контроллеру или сигнализации для контроля состояния контактора
• Для долгой службы регулярно осматривайте контакты на окисление - особенно при работе с индуктивными нагрузками
• Если вы планируете собирать пускатель, выбирайте тепловое реле серии NTC с подходящим токовым диапазоном
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую часть корпуса
