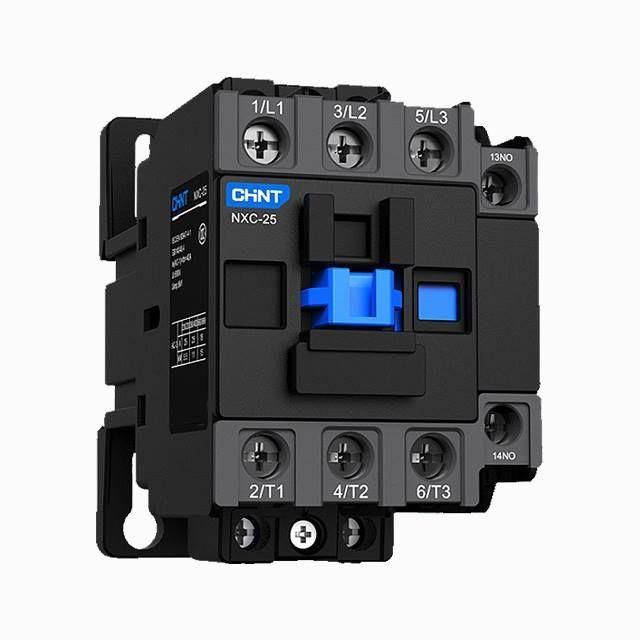

Контактор NXC-25 24AC 1НО+1НЗ 50/60Гц (R) | 925739 CHINT

Контактор NXC-25 24В AC 1 нормально открытый + 1 нормально закрытый 50/60Гц от бренда CHINT предназначен для частого включения и отключения силовых цепей переменного тока. Артикул 925739 подходит для автоматизации оборудования с управлением через слабые сигналы, например, от реле, ПЛК или кнопочных постов.

Назначение и область применения

Контактор NXC-25 используется для коммутации нагрузок до 25 А в сетях переменного тока 50/60 Гц. Он позволяет управлять мощными устройствами - двигателями, нагревательными элементами, освещением - с помощью низковольтной цепи 24 В AC. Подходит для систем автоматизации на заводах, в конвейерах, насосных станциях и других промышленных объектах.

Технические характеристики

• Тип устройства: электромагнитный контактор
• Напряжение катушки управления: 24 В AC
• Номинальный ток главных контактов: 25 А
• Частота сети: 50/60 Гц
• Количество нормально открытых (NO) контактов: 3
• Количество нормально замкнутых (NC) контактов: 1
• Тип питания катушки: переменный ток (AC)

Совместимость и монтаж

Контактор NXC-25 монтируется на DIN-рейку шириной 35 мм. Клеммы для подключения катушки и силовых контактов доступны с лицевой стороны. Для подключения используйте провода сечением до 4 мм2. Убедитесь, что напряжение на катушке точно соответствует 24 В AC - перенапряжение вызовет перегрев, а недостаточное - отказ в срабатывании. Монтаж выполняйте в вертикальном положении +-15°.

Безопасность и стандарты

Контактор NXC-25 соответствует международным стандартам IEC 60947-4-1 и имеет сертификацию CE. Обеспечивает безопасную изоляцию между управляющей цепью и силовой частью. Работает в условиях, не требующих взрывозащиты - не применяется во взрывоопасных зонах.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения/выключения
• Устойчив к колебаниям напряжения в пределах +-10% от номинала
• Закрытая конструкция защищает внутренние механизмы от пыли и внешних воздействий
• Имеет визуальный индикатор состояния контактов - легко определить, включен или выключен контакт

Ограничения применения

• Не предназначена для работы с постоянным током - применение DC повредит катушку
• Максимальная температура окружающей среды: +40 C; при более высоких значениях требуется снижение допустимой нагрузки
• Не рекомендуется использовать в местах с повышенной вибрацией без дополнительной фиксации
• Количество NC-контактов ограничено одним - для сложных схем управления может потребоваться дополнительный модуль

Примеры использования

• Управление трехфазным двигателем насоса через ПЛК с выходом 24 В AC
• Автоматическое включение системы отопления при достижении заданной температуры
• Переключение режимов работы конвейера: запуск/остановка по команде с пульта
• Резервирование цепи освещения: основной контур отключается, включается резервный через NC-контакт

Практические советы

• Проверьте соответствие напряжения катушки - даже 10% перенапряжения сокращают срок службы контактора NXC-25
• При установке в шкафу обеспечьте достаточное расстояние до тепловыделяющих компонентов - минимум 50 мм
• Для защиты от скачков напряжения в цепи катушки рекомендуется установка RC-цепочки или варистора
• При использовании нескольких контакторов NXC-25 в одном шкафу учтите суммарное теплоотведение - возможен перегрев
• Артикул 925739 совместим со всеми изделиями серии NXC - можно заменить аналогичными моделями при необходимости
