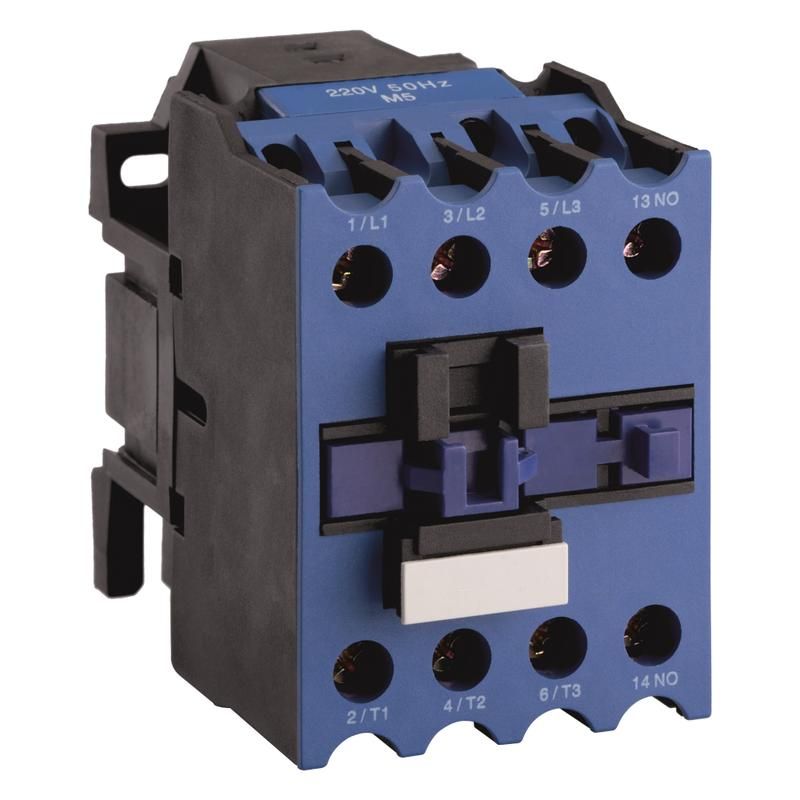

Контактор OptiStart E LC1E3201M5 32А кат. 220В AC 1НЗ КЭАЗ 330286

Контактор LC1E3201M5-32A-1NC-220AC от КЭАЗ предназначен для коммутации трёхфазной нагрузки до 32 А, особенно часто используется для запуска и остановки двигателей мощностью до 15 кВт. Этот контактный аппарат обеспечивает надёжную работу в условиях промышленной автоматизации благодаря прочному исполнению и простому монтажу на винты.

Назначение и область применения

Контактор LC1E3201M5-32A-1NC-220AC применяется для удалённого включения и выключения трёхфазных электродвигателей, нагревательных элементов, насосов, вентиляторов и других устройств переменного тока. Подходит для систем автоматического ввода резерва (АВР), управления лифтами, кранами, конвейерами, тепловыми завесами и станочным оборудованием. Устройство не имеет функции реверса - работает только в одном направлении.

Технические характеристики

• Номинальный ток: 32 А - способен безопасно переключать нагрузку до этой величины в режиме AC-1 и AC-3;
• Число силовых полюсов: 3 - контролирует все три фазы одновременно;
• Напряжение катушки управления: 220 В переменного тока - требует питания именно такой сети для срабатывания;
• Мощность двигателя: до 15 кВт - оптимальна для типичных промышленных асинхронных двигателей;
• Количество нормально замкнутых (НЗ) контактов: 1 - сигнализацией или последовательной блокировкой;
• Тип тока: переменный (AC) - не постоянным напряжением;
• Степень защиты IP20 - защищает от предметов больше 12,5 мм, но не от воды и пыли; подходит только для установки внутри щитов;
• Способ подключения: винтовые зажимы - требуется регулярная проверка затяжки проводов;
• Способ монтажа: на винты - устанавливается на DIN-рейку через специальный крепёж или прямо на поверхность.

Совместимость и монтаж

Контактор LC1E3201M5-32A-1NC-220AC совместим с любыми устройствами управления, выдающими сигнал 220 В AC на катушку. Для работы необходим внешний кнопочный пункт или PLC с выходом на 220 В. Монтаж выполняется на плоской поверхности с помощью двух винтов под корпусом устройства. Диаметр отверстий соответствует стандартным креплениям для контакторов серии LC1E. Перед установкой убедитесь, что место не подвержено механическим ударам и вибрациям. Соединения силовых проводов должны иметь площадь сечения до 4–10 мм2 - согласно рекомендациям КЭАЗ.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Сертифицирован для применения в промышленных сетях с частотой 50/60 Гц. Отсутствие защиты от брызг и пыли (IP20) обязывает использовать его исключительно во внутренних распределительных шкафах. Автоматическое отключение при аварии осуществляется только внешними средствами - сам контакттер не содержит термической защиты.

Преимущества

• Высокая долговечность механических компонентов - рассчитан на более чем 1 млн операций;
• Простая диагностика состояния: положение рычага указывает на состояние контакта;
• Широко распространённая серия LC1E - легко найти аналоги и запчасти;
• Фиксированная катушка 220 В - снижает риск неверной сборки из-за путаницы с напряжением;
• Легкий доступ к контактам для обслуживания без демонтажа всего аппарата.

Ограничения применения

• Не допускается использование вне закрытых щитов - IP20 не защищает от влаги и пыли;
• Не поддерживает реверсирование - для изменения направления вращения нужен второй контактер или реверсивный модуль;
• Не имеет встроенной тепловой защиты - необходимо применять отдельные тепловые реле при работе с двигателями;
• Подходит только для переменного тока - нельзя питать катушку от постоянного напряжения даже 220 В DC;
• Не рекомендуется для частых включений (более 600 раз в час) - возможен преждевременный износ контактов.

Примеры использования

• Управление трехфазным насосом в системе водоснабжения - включение по сигналу от поплавкового выключателя;
• Автоматический запуск вентиляционной системы после достижения температурного порога;
• Контроль работы станка через пульт управления с кнопками “Пуск” и “Стоп”;
• Обеспечение перехода на резервный источник питания в системе АВР - один из контакторов в паре основной/резервный;
• Управление светильниками большого помещения через программатор времени.

Практические советы

• Выбирая контакттер LC1E3201M5-32A-1NC-220AC, обязательно сверьте напряжение катушки с вашей сетью управления - 220 В AC - это жесткая граница;
• Проверьте соответствие сечения провода и зажимов: слишком толстый провод не войдет, слишком тонкий - будет греться;
• После первого включения протяните винты снова через 1–2 часа - металл немного деформируется;
• Для длительной службы используйте этот контакттер только с тепловым реле - он не защищает двигатель от перегрузки самостоятельно;
• Если вам нужен реверс - возьмите два таких контактора и организуйте взаимоблокировку между ними.
