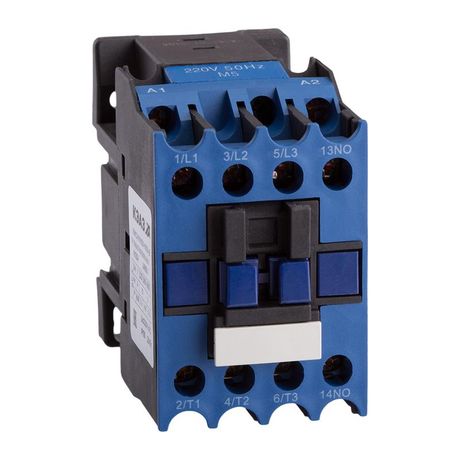

Контактор ПМ12-016150 УХЛ4 В 16А кат. 380В AC 1НО КЭАЗ 315120

Контактор ПМ12-016150 УХЛ4 В - устройство для дистанционного включения и отключения электродвигателей до 7,5 кВт в сетях переменного тока 380 В. Бренд КЭАЗ, артикул 315120, предназначен для промышленной автоматизации в условиях умеренного климата.

Назначение и область применения

Контактор ПМ12-016150 УХЛ4 В используется для коммутации силовых цепей электродвигателей, насосов, компрессоров и других нагрузок до 16 А. Подходит для систем автоматического управления, где требуется частое включение/выключение - например, на конвейерах, вентиляционных установках или станках с ЧПУ. Катушка управления рассчитана на переменный ток 380 В, что позволяет подключать её напрямую к трёхфазной сети без дополнительных преобразователей.

Технические характеристики

• Номинальное напряжение управления: 380 В переменного тока (AC)
• Номинальный ток главных контактов: 16 А
• Количество нормально открытых (НО) контактов: 1
• Номинальная мощность управляемого двигателя: 7,5 кВт
• Тип тока: Переменный (AC)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и воды
• Исполнение: Открытое - корпус без кожуха, требует установки в закрытом щите
• Способ монтажа: Винтовое крепление на DIN-рейку или плоскую поверхность
• Подключение силовых цепей: Винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-016150 УХЛ4 В совместим с DIN-рейкой стандарта EN 60715. Для монтажа используйте винты M4 или M5 (не входят в комплект). Подключение проводов - только винтовое: сечения от 0,5 до 2,5 мм2 для контрольных цепей, до 6 мм2 для силовых. Обязательно затягивайте зажимы моментом 0,5–0,7 Нм - недостаточное усилие вызывает перегрев, избыточное - повреждает пластиковые детали. Не допускается установка в местах с высокой запылённостью или влажностью из-за степени защиты IP20.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Применяется в соответствии с классом исполнения УХЛ4 - работает при температуре от −40 C до +40 C и относительной влажности до 90 % при 25 C. Серия ПМЛ, к которой относится этот контактор, прошла сертификацию в рамках ЕАЭС.

Преимущества

• Высокая надёжность механических элементов благодаря проверенной конструкции КЭАЗ
• Простота замены - совместим с другими моделями серии ПМЛ
• Низкий уровень шума при работе
• Чёткая фиксация на DIN-рейке, исключающая самопроизвольное выпадение
• Зажимы с хорошим доступом для отвертки - удобны при обслуживании

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита
• Не подходит для открытых площадок или помещений с повышенной влажностью - степень защиты IP20 не обеспечивает защиту от брызг и пыли
• Не рекомендован для частого пуска двигателей свыше 7,5 кВт - возможен быстрый износ контактов
• Требуется внешняя защита от перегрузок - не имеет встроенных тепловых реле

Примеры использования

• Управление трехфазным асинхронным двигателем 5,5–7,5 кВт в системе вентиляции
• Включение насоса в системе водоснабжения через PLC или кнопочную станцию
• Автоматическое отключение оборудования при аварийном сигнале
• Коммутирование нагревательных элементов в термокамерах

Практические советы

• Выбирайте контактор ПМ12-016150 УХЛ4 В только для нагрузок с коэффициентом мощности ~0,85; для реактивных нагрузок (например, конденсаторов) нужен другой тип устройства
• При использовании в цепях с частыми пусками (более 60 раз в час) увеличьте срок службы, установив предохранители типа gG на 20 А
• Обязательно проверьте соответствие напряжения катушки 380 В - подача 220 В не вызовет срабатывания
• При сборке щита оставляйте минимум 50 мм свободного пространства вокруг контактора для теплоотвода
• При замене старого контактора - сравнивайте габариты и расположение клемм: модель ПМ12-016150 УХЛ4 В имеет стандартную посадку для серии ПМЛ
