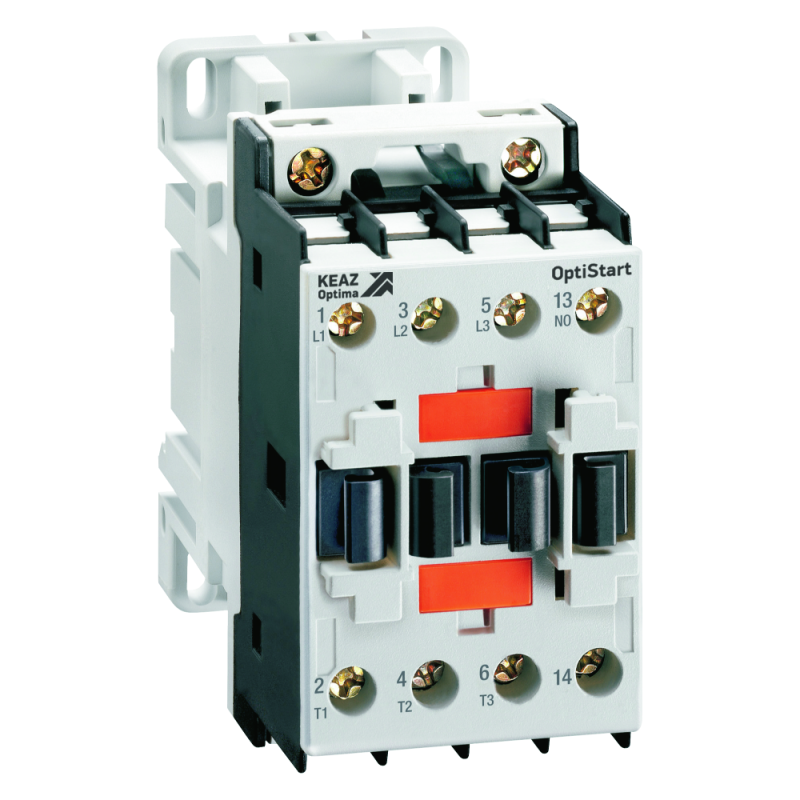

Контактор с катушкой управления DC пониженным потреблением (-Z) OptiStart K-F-25-30-01-Z024 | 334710 КЭАЗ

Контактор K-F-25-30-01-Z024 с катушкой управления DC пониженного потребления - это надёжное устройство для дистанционного включения и отключения электродвигателей и других нагрузок переменного тока. Произведённый КЭАЗ, этот контактор сочетает простоту монтажа, энергоэффективность и устойчивость к колебаниям напряжения, что делает его подходящим решением для автоматизации промышленного оборудования.

Назначение и область применения

Контактор K-F-25-30-01-Z024 используется для коммутации силовых цепей переменного тока, особенно там, где требуется частое включение-выключение нагрузки. Подходит для управления электродвигателями, насосами, компрессорами, конвейерами и другим оборудованием с активной или индуктивной нагрузкой. Благодаря катушке постоянного тока с пониженным потреблением, он эффективен в системах с ограниченным источником питания - например, в автономных или солнечных установках, а также в сетях с высокими требованиями к энергопотреблению.

Технические характеристики

• Тип тока управления: постоянный ток (DC), 24 В
• Номинальный рабочий ток (AC-3, 400 В): 25 А
• Номинальная коммутируемая мощность (AC-3, 400 В): 12,5 кВт
• Количество нормально разомкнутых контактов: 3
• Количество нормально замкнутых контактов: 1
• Тип подключения силовой цепи: винтовые зажимы
• Конструкция: блочный, с механическим приводом

Катушка управления работает от 24 В постоянного тока и отличается сниженным энергопотреблением - это значит, что она греется меньше и не нагружает источник питания, даже при длительном включении. Номинальный ток 25 А позволяет управлять двигателями мощностью до 12,5 кВт, что покрывает большинство задач средней промышленной автоматизации.

Совместимость и монтаж

Контактор K-F-25-30-01-Z024 монтируется на DIN-рейку 35 мм, как и все модели серии OptiStart K. Для подключения силовых проводов используются винтовые зажимы - они обеспечивают прочное соединение при моменте затяжки 0,5–0,7 Нм. Управление осуществляется через две клеммы катушки: A1 и A2. Обязательно соблюдайте полярность при подключении DC-цепи. Контакты рассчитаны на работу с медными проводниками сечением до 16 мм2. Максимальный посадочный диаметр - 60 мм, совместим с фиксирующими элементами стандартной серии.

Безопасность и стандарты

Контактор K-F-25-30-01-Z024 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Продукт сертифицирован для работы в условиях промышленной среды с температурой от -25 C до +60 C. Защита корпуса IP20 - предотвращает случайный доступ к токоведущим частям, но не защищает от пыли и влаги. Устройство не предназначено для открытого монтажа в сырых или запылённых помещениях без дополнительной защиты.

Преимущества

• Пониженное энергопотребление катушки - снижает тепловую нагрузку и продлевает срок службы источника питания
• Устойчивость к просадкам напряжения - работоспособен при колебаниях +-20 % от 24 В
• Чёткая коммутация - минимум дугового износа благодаря оптимизированному механизму
• Гибкость конфигурации - совместим с аксессуарами серии OptiStart K (блокировки, дополнительные контакты, дугогасители)
• Высокая надёжность - проверенная конструкция от КЭАЗ, используемая в тысячах промышленных объектах

Ограничения применения

• Не предназначен для коммутации токов выше 25 А (AC-3) - превышение вызовет быстрый износ контактов
• Работает только с постоянным током 24 В - нельзя использовать с переменным током
• Защита IP20 исключает применение во влажных, пыльных или агрессивных средах без боксов или кожухов
• Максимальная частота включения - до 1200 раз в час; при более частых циклах рекомендован переход на электронные контакторы (например, OptiStart K-AF)

Примеры использования

• Автоматизация линии конвейера с трёхфазным двигателем 11 кВт
• Управление насосом в системе водоснабжения с питанием от солнечной батареи 24 В
• Переключение режимов работы станка с ЧПУ - включение основного двигателя и вспомогательных механизмов
• Система принудительной вентиляции в цеху, управляемая PLC с выходом 24 В DC

Практические советы

• При подключении катушки всегда проверяйте полярность - неверное подключение не повредит устройство, но не обеспечит срабатывание
• Используйте антивибрационные прокладки при монтаже на vibrating-оборудовании - это увеличит срок службы механических деталей
• Для защиты от скачков напряжения в сети рекомендуется установить TVS-диод параллельно катушке
• Если нужна дополнительная сигнализация состояния - можно установить блок дополнительных контактов (например, ZK-1N или ZK-1NO)
• Замена контакта невозможна - при износе весь контактор следует менять целиком
