Контактор с катушкой управления AC OptiStart K-F-12-30-10-A230 | 334612 КЭАЗ

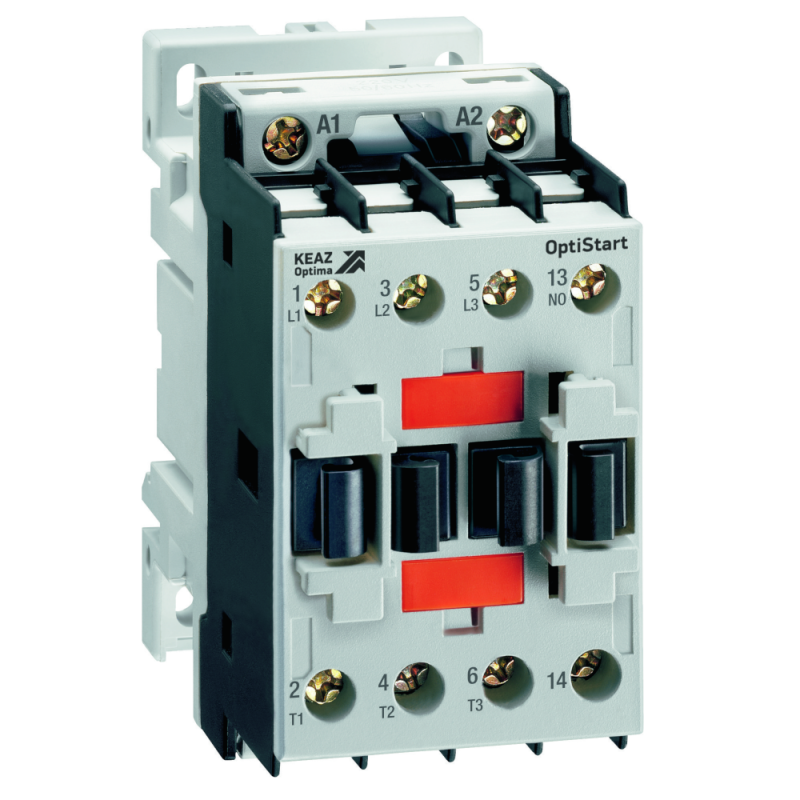

Контактор OptiStart K-F-12-30-10-A230 - это трёхполюсный коммутационный аппарат с катушкой управления 230 В AC, предназначенный для частого включения и отключения электродвигателей до 5,7 кВт. Бренд КЭАЗ обеспечивает надёжность в промышленной автоматике, а артикул 334612 указывает на конкретную конфигурацию с одним нормально открытым вспомогательным контактом.

Назначение и область применения

Контактор OptiStart K-F-12-30-10-A230 используется для удалённого управления запуском, остановкой и реверсированием электродвигателей. Подходит для работы в системах, где требуется частое переключение: насосы, вентиляторы, конвейеры, лифты, краны, тепловые завесы, печи, системы АВР и оборудование с ручным или автоматическим управлением. Также применяется в схемах управления освещением и других нагрузках до 12 А.

Технические характеристики

• Номинальный ток: 12 А - максимальный постоянный ток, который может безопасно проходить через силовые контакты.
• Напряжение катушки управления: 230 В AC - работает только от сети переменного тока 230 В, не совместим с постоянным током.
• Количество силовых контактов: 3 НЗ (нормально замкнутых) - используются для подключения фаз двигателя; при срабатывании контакты размыкают цепь.
• Количество вспомогательных контактов: 1 НО (нормально открытый) - служит для сигнализации, блокировки или формирования управляющих цепей.
• Номинальная мощность двигателя: 5,7 кВт - рекомендованная максимальная мощность для долговременной работы при напряжении 380 В.
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку 35 мм без дополнительных креплений.
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги.
• Тип подключения: винтовое - провода зажимаются в клеммах с помощью отвертки.
• Исполнение: открытое - корпус не герметичен, требует установки в закрытой щите или защищённом месте.

Совместимость и монтаж

Контактор OptiStart K-F-12-30-10-A230 монтируется на DIN-рейку стандартной ширины 35 мм. Для подключения силовых цепей используйте провода сечением до 2,5 мм2 (медные). Вспомогательный контакт НО можно использовать в цепях управления, например, для самоблокировки или индикации состояния. Устройство совместимо с другими компонентами серии OptiStart K: кнопочные посты, термореле, временные реле и блокирующие модули, которые крепятся прищелкиванием сверху. Не допускается установка в условиях повышенной влажности, пыли или агрессивной среды из-за низкой степени защиты IP20.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC/EN 60947-4-1 для контакторов и пускателей. Произведён в соответствии с требованиями безопасности КЭАЗ, включая испытания на механическую износостойкость и электрическую коммутационную способность. Сертифицирован для использования в промышленных сетях с напряжением до 690 В AC.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч операций включения/выключения.
• Удобный винтовой зажим - позволяет легко подключить провода без специнструментов.
• Модульная система - возможность расширения функционала с помощью аксессуаров (блоки, реле, индикаторы).
• Чёткая визуальная индикация положения контактов - рычаг на корпусе показывает состояние (включено/выключено).
• Надёжная работа при колебаниях напряжения +-10% от 230 В.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает защиту от внешних факторов.
• Не поддерживает постоянный ток - катушка управления работает только от переменного тока 230 В.
• Максимальная мощность 5,7 кВт действительна при напряжении 380 В; при более высоких напряжениях (например, 440 В) допустимая мощность снижается.
• Не имеет встроенной защиты от перегрузки - необходимо применять отдельные тепловые реле.
• Не подходит для взрывоопасных зон - не имеет взрывозащиты (Ex-исполнение).

Примеры использования

• Управление насосом воды в системе водоснабжения - включение по сигналу датчика уровня.
• Автоматический пуск вентилятора в HVAC-системе после достижения температуры порога.
• Схема АВР: переключение питания с основного на резервный источник с использованием вспомогательного контакта НО.
• Лифт: управление двигателем подъёмника с реверсом и блокировкой по предельным положениям.
• Конвейер: включение/остановка по команде PLC через вспомогательный контакт.

Практические советы

• Выбирайте сечение проводов в зависимости от тока нагрузки - для 12 А достаточно 1,5–2,5 мм2 медного провода.
• Проверьте соответствие напряжения катушки (230 В AC) перед подключением - неверное напряжение выведет устройство из строя.
• При сборке схемы с реверсом обязательно используйте механическую или электрическую блокировку, чтобы исключить одновременное включение двух направлений.
• Для длительной службы регулярно проверяйте затяжку винтовых клемм - ослабление вызывает нагрев и выход из строя.
• Если нужна защита от перегрузки - установите поверх контактора OptiStart K-F-12-30-10-A230 тепловое реле серии OptiStart T.
• Не устанавливайте рядом с источниками сильного тепла - рабочая температура окружающей среды - от –25C до +60C.
