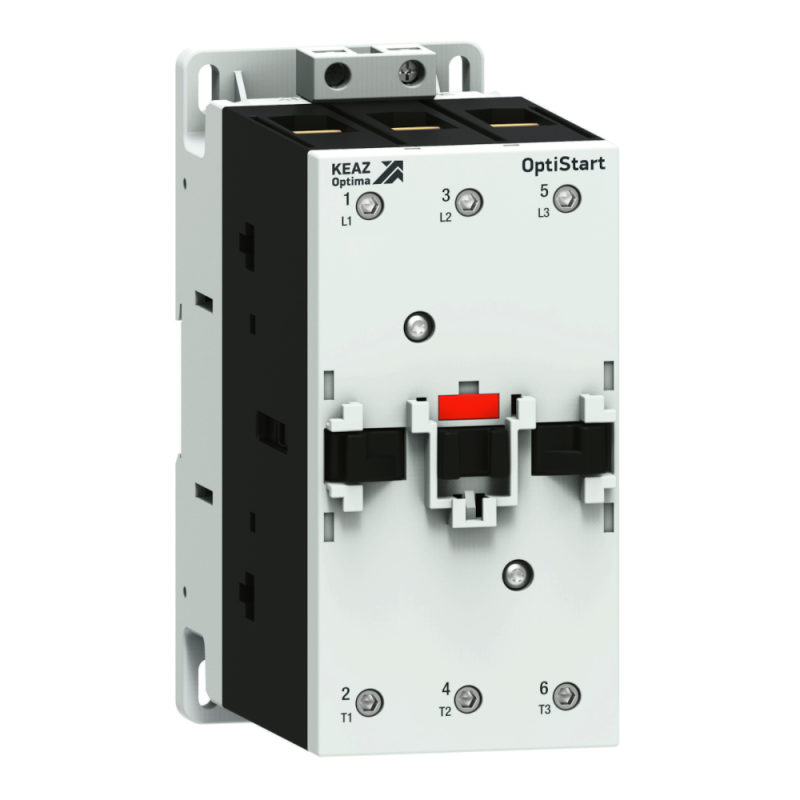

Контактор с универсальной катушкой AC/DC электронным управлением OptiStart K-AF-150-30-00-E110 | 334921 КЭАЗ

Контактор K-AF-150-30-00-E110 с катушкой AC/DC с электронным управлением от КЭАЗ предназначен для частого включения и отключения электродвигателей мощностью до 75 кВт в сетях переменного и постоянного тока. Благодаря электронному управлению катушкой он обеспечивает стабильную работу при колебаниях напряжения и подходит для автоматизированных систем на DIN-рейке.

Назначение и область применения

Контактор K-AF-150-30-00-E110 используется для коммутации силовых цепей электродвигателей, насосов, компрессоров, конвейеров и другого оборудования с высокими пусковыми токами. Подходит для промышленных автоматических систем, где требуется надёжное и частое включение/выключение нагрузки. Электронное управление позволяет использовать его в условиях нестабильного напряжения сети - например, на объектах с длинными кабельными линиями или слабыми источниками питания.

Технические характеристики

• Номинальный ток: 150 А (по классу AC-3 - для двигателей)
• Номинальная мощность двигателя: 75 кВт
• Род тока: переменный и постоянный (AC/DC)
• Напряжение питания катушки управления: 60–130 В (работает как на переменном, так и на постоянном токе в этом диапазоне)
• Количество нормально открытых силовых контактов: 3
• Способ подключения силовой цепи: винтовые зажимы
• Монтаж: на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды
• Исполнение: открытое - корпус без дополнительной оболочки

Совместимость и монтаж

K-AF-150-30-00-E110 устанавливается на стандартную DIN-рейку 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется затягивать их моментом, указанным в руководстве, чтобы избежать перегрева. Управляющая катушка работает от 60 до 130 В - можно подключить как переменное (например, 110 В AC), так и постоянное напряжение (например, 110 V DC). Обратите внимание: контакт не имеет встроенной защиты от перегрузки - для этого необходимо применять тепловое реле или электронный защитный модуль.

Безопасность и стандарты

Контактор K-AF-150-30-00-E110 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Сертифицирован для работы в промышленных условиях. Открытый тип исполнения (IP20) допускает установку только внутри щитов или закрытых корпусов, исключающих доступ к токоведущим частям.

Преимущества

• Универсальная катушка AC/DC - не нуждается в замене при изменении типа питания системы
• Электронное управление снижает потребляемую мощность катушки и повышает устойчивость к просадкам напряжения
• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций
• Поддержка широкого спектра аксессуаров (дополнительные контакты, фиксаторы, дугогасительные камеры) от КЭАЗ
• Низкий уровень шума при работе благодаря оптимизированной конструкции сердечника

Ограничения применения

• Не предназначена для работы во взрывоопасных средах - отсутствует взрывозащита
• IP20 не допускает установку вне щита - риск поражения током и загрязнения контактов
• Не подходит для управления нагрузками выше 150 А - превышение вызывает перегрев и выход из строя
• Не имеет встроенного теплового реле - обязательна внешняя защита при длительной эксплуатации
• При использовании постоянного тока в катушке важно соблюдать полярность - неверное подключение может вывести устройство из строя

Примеры использования

• Автоматизация конвейера на пищевом заводе - включение/выключение двигателя 75 кВт по сигналу PLC
• Система водоснабжения с насосом - управление по уровню воды через реле давления
• Промышленный компрессор - частое включение при достижении порогового давления
• Щитовая автоматика с питанием от батарейного источника 110 V DC

Практические советы

• Выбирая K-AF-150-30-00-E110, проверьте соответствие напряжения вашей системы (60–130 В) - не используйте ниже 60 В или выше 130 В
• Для долгой службы подключайте медные провода сечением не менее 25 мм2 к силовым контактам
• При монтаже на DIN-рейку убедитесь, что контакт плотно зафиксирован - люфт увеличивает нагрев
• Если система работает на постоянном токе, подключайте "+" и "-" строго по маркировке на катушке
• K-AF-150-30-00-E110 совместим с аксессуарами серии OptiStart K - например, с дополнительными контактами K-AF-XA для сигнализации состояния
• Рекомендуется периодически осматривать винтовые зажимы - ослабление контакта - одна из основных причин отказов
