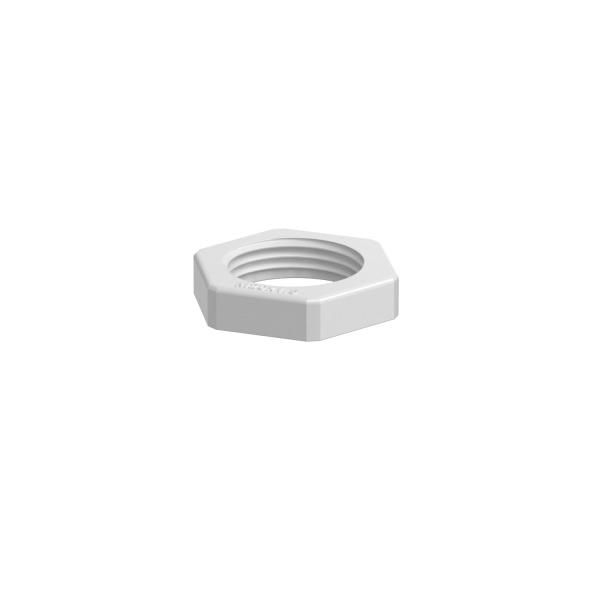

Контргайка M20 | 2049538 OBO Bettermann 116 LGR PS

Контргайка M20 от OBO BETTERMANN (артикул 2049538) - элемент фиксации для резьбовых соединений в электроустановках, изготовленный из полистирола. Подходит для крепления труб, кабельных вводов и других компонентов, где требуется надёжная, но негрузовая фиксация без металлических частей.

Назначение и область применения

Контргайка M20 используется для предотвращения самопроизвольного ослабления резьбового соединения. Применяется совместно с резьбовыми вводами, муфтами и переходниками на 20 мм, особенно там, где важна химическая стойкость и отсутствие проводящего материала. Часто встречается в распределительных щитах, наружных корпусах, системах кабельной канализации и промышленном оборудовании, требующем неметаллических креплений.

Технические характеристики

• Номинальный размер резьбы: 20 мм - соответствует метрической резьбе по IEC 423
• Материал: полистирол - легкий, устойчив к воздействию большинства химических сред, не проводит ток
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации
• Цвет: светло-серый - обеспечивает визуальное отличие от металлических деталей
• Поверхность: необработанная - без антикоррозийного или декоративного покрытия
• Содержание галогенов: отсутствует - безопасен при горении, соответствует экологическим требованиям
• Тип: 116 M20 LGR PS - внутренний код производителя, указывает на серию и материал

Совместимость и монтаж

Контргайка M20 совместима с любыми резьбовыми элементами, имеющими внешнюю метрическую резьбу М20, включая кабельные вводы OBO Bettermann и аналогичные продукты других производителей. Для установки накручивается на резьбу после основной гайки, чтобы зафиксировать её положение. Не используйте инструменты с высоким моментом - достаточно рук или слабого ключа. Перетяжка вызывает микротрещины и снижает прочность.

Безопасность и стандарты

Изделие соответствует DIN 46319 и IEC 423 - нормам для резьбовых креплений в электромонтаже. Отсутствие галогенов делает его безопасным в случае возгорания. Полистирол не подвержен коррозии, не образует искр, что важно для взрывоопасных зон и помещений с повышенными требованиями к пожаробезопасности.

Преимущества

• Электроизоляция - не проводит ток, исключает риск замыканий
• Лёгкость - удобно транспортировать и монтировать
• Стойкость к химикатам - подходит для агрессивных сред (например, в пищевой или химической промышленности)
• Нет необходимости в защите от коррозии - не ржавеет, не требует обслуживания

Ограничения применения

Контргайка M20 не предназначена для работы под значительными динамическими или вибрационными нагрузками. Не применяйте в условиях постоянного нагрева выше +80 C - полистирол теряет форму. Нельзя использовать вместо металлических контргаек в местах, где требуется высокая механическая прочность (например, на крупногабаритных шкафах с тяжёлыми кабелями). Также не рекомендовано применение в открытых наружных установках при длительном UV-воздействии - материал со временем становится хрупким.

Примеры использования

• Фиксация кабельного ввода M20 в боксе распределительного щита
• Закрепление резьбовой муфты в системе кабельной канализации
• Сборка герметичного соединения в цехах с высокой влажностью
• Монтаж в устройствах автоматизации, где запрещены металлические части рядом с чувствительной электроникой

Практические советы

• Перед монтажом проверьте, чтобы резьба на трубе или вводе была чистой и целой - грязь или повреждения увеличивают риск растрескивания
• Затягивайте контргайку M20 до упора, но без усилия - лучше всего контролировать момент по ощущению: когда начинает сопротивляться, но ещё легко поворачивается
• Если нужна более жёсткая фиксация - комбинируйте с резиновым уплотнением или пластиковым фланцем
• Храните в сухом месте, избегайте прямого солнечного света - продлевает срок службы полистирола
• Артикул 2049538 - точный номер для заказа; не путайте с другими типами, даже если они тоже M20 - материалы и допуски различаются
