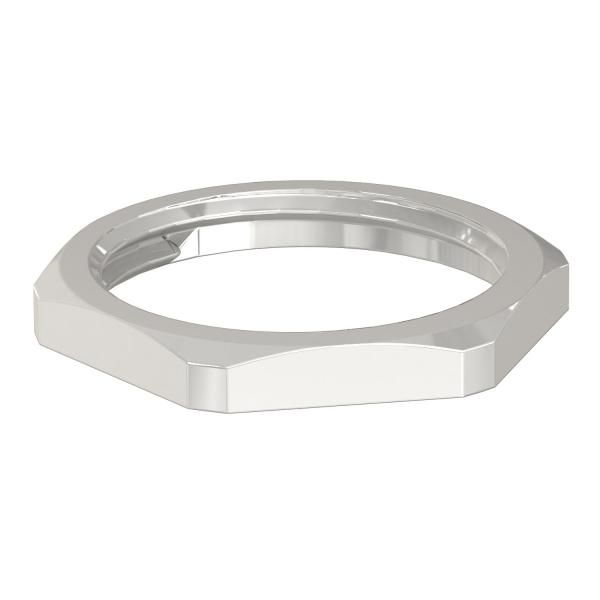

Контргайка PG16 | 2091151 OBO Bettermann 169 MS

Контргайка PG16 от OBO BETTERMANN (артикул 2091151 / 169 MS PG16) - металлический крепёжный элемент, предназначенный для фиксации гайки на резьбовом входе кабельной вводной системы, предотвращая её самопроизвольное ослабление при вибрациях и нагрузках.

Назначение и область применения

Контргайка PG16 используется совместно с кабельными вводами и муфтами, имеющими резьбу стандарта PG16. Её задача - надёжно зафиксировать основную гайку после установки, чтобы она не раскручивалась из-за механических воздействий, температурных колебаний или вибраций. Применяется в электроустановках, где важна долговечность соединений: панелях управления, шкафах автоматизации, промышленном оборудовании, системах освещения и наружных устройствах.

Технические характеристики

• Тип изделия: Контргайка
• Резьба: PG16 (соответствует DIN 40430)
• Материал: Латунь - обеспечивает прочность, коррозионную устойчивость и хорошую обрабатываемость
• Покрытие: Никелированное - повышает стойкость к окислению, улучшает внешний вид и снижает трение при затяжке
• Стандарт: Часть М по DIN 46320
• Артикулы: 2091151, 169 MS PG16

Совместимость и монтаж

Контргайка PG16 совместима только с кабельными вводами и переходниками, имеющими внутреннюю резьбу PG16. Устанавливается поверх основной гайки, перед её окончательной затяжкой. Для правильного монтажа:

• Закрутите основную гайку до плотного прилегания к корпусу оборудования;
• Наденьте контргайку на резьбу и закрутите её в направлении, противоположном основной гайке;
• Затяните обе гайки одновременно - так достигается максимальная надёжность фиксации.

Не используйте с резьбой других типов (M, NPT, G) - несовместимость приведёт к негерметичному соединению или повреждению резьбы.

Безопасность и стандарты

Изделие соответствует немецкому стандарту DIN 46320 (часть М) и DIN 40430 (резьба PG). Это гарантирует точность геометрии, взаимозаменяемость с другими компонентами и соответствие требованиям безопасности в промышленной электромонтажной практике.

Преимущества

• Высокая механическая прочность благодаря материалу - латуни
• Устойчивость к коррозии - никелирование защищает от влаги и химических сред
• Гладкая поверхность - облегчает затяжку и снижает риск перекоса
• Совместимость с широким спектром кабельных вводов OBO BETTERMANN и аналогов

Ограничения применения

• Не предназначен для использования вне герметичных систем - не является самостоятельным кабельным вводом
• Не рекомендовано применение в условиях постоянного контакта с агрессивными химическими веществами (например, концентрированными щелочами)
• Не следует использовать с резьбой отличной от PG16 - даже незначительное несоответствие может вызвать протечки или разрушение резьбы

Примеры использования

• Фиксация кабельного ввода в металлическом распределительном щите на заводе
• Подключение проводки к промышленному станку с высокой вибрацией
• Монтаж наружного светильника с IP65/IP67 - где важно исключить самооткручивание
• Сборка систем автоматизации в пищевой и фармацевтической промышленности

Практические советы

• Перед установкой проверьте, что резьба на вводе и контргайке чистые - грязь или остатки краски могут нарушить герметичность
• Не переусердствуйте с моментом затяжки - латунь мягче стали, и резьбу можно легко сорвать
• Если вы заменяете оригинальную контргайку, сверьтесь с артикулом 2091151 - другие модели с пометкой “PG16” могут иметь отличия в глубине или шаге резьбы
• Для частых демонтажей рассмотрите использование смазки на основе силикона - это продлит срок службы резьбы
