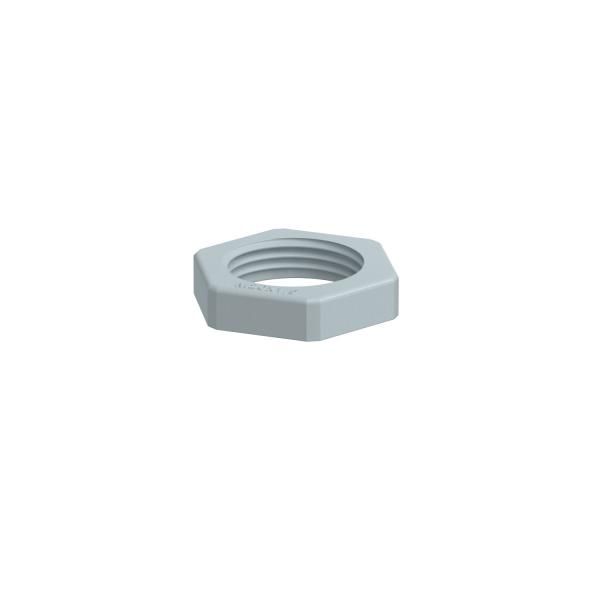

Контргайка Dмонтаж. отв. 20 116 M20 SGR PA OBO 2048779 Bettermann

Контргайка монтажная M20 от OBO BETTERMANN (артикул 2048779, тип 116 M20 SGR PA) предназначена для надёжной фиксации кабельных вводов и других элементов на трубах и панелях. Изготовлена из полиамида, она устойчива к коррозии и подходит для установки в агрессивных средах.

Назначение и область применения

Контргайка монтажная M20 используется для закрепления кабельных вводов, переходников и других компонентов, которые имеют резьбу M20. Она предотвращает самопроизвольное ослабление соединений под воздействием вибраций, температурных колебаний или механических нагрузок. Применяется в распределительных щитах, промышленном оборудовании, системах автоматизации и на объектах с высокой влажностью.

Технические характеристики

• Номинальный размер резьбы: 20 мм (метрическая, соответствует IEC 423)
• Материал: полиамид (PA) - прочный, химически стойкий термопластик
• Цвет: серый (RAL 7001)
• Защитное покрытие: необработанная поверхность - без металлических элементов
• Соответствие стандартам: DIN 46319
• Состав: без галогенов - безопасна при горении, не выделяет токсичных паров

Совместимость и монтаж

Контргайка совместима с любыми кабельными вводами и фитингами с внутренней резьбой M20, включая модели от OBO BETTERMANN и других производителей, соблюдающих стандартизированную резьбу. Устанавливается на внешнюю резьбу ввода после его введения в отверстие панели. Для надёжного крепления затягивается рукой, затем доводится до упора гаечным ключом - не требует специальных инструментов. Посадочный диаметр рассчитан под стандартные отверстия 20–22 мм.

Безопасность и стандарты

Изделие соответствует требованиям DIN 46319 и IEC 423, что гарантирует точность резьбового соединения и механическую совместимость. Отсутствие галогенов делает контргайку безопасной для использования в замкнутых помещениях и в системах с повышенными требованиями к пожаробезопасности. Материал не проводит ток - обеспечивает электроизоляцию.

Преимущества

• Устойчивость к коррозии - не ржавеет, в отличие от металлических аналогов
• Легкий вес - снижает нагрузку на монтажную панель
• Электроизоляция - исключает риск короткого замыкания через корпус
• Стойкость к химическим веществам - подходит для пищевой, химической и фармацевтической промышленности
• Постоянство цвета - RAL 7001 сохраняет вид даже при длительной эксплуатации

Ограничения применения

Контргайка монтажная M20 не предназначена для работы при температурах выше +85 C - материал начинает терять жесткость. Также не рекомендуется использовать в условиях постоянного механического ударного воздействия или в зонах с высокой степенью абразивного износа. Не применяется в качестве основного крепёжа для тяжёлых кабельных трасс - только для фиксации вводов.

Примеры использования

• Фиксация кабельного ввода в шкаф управления станком
• Закрепление ввода в распределительном щите на производстве
• Монтаж в системах автоматизации с частыми циклами запуска/останова
• Установка в помещениях с высокой влажностью - например, на мойках или холодильных камерах

Практические советы

• Перед монтажом проверьте соответствие резьбы ввода и контргайки - оба должны иметь метрическую резьбу M20
• Не перетягивайте - переусилие может повредить резьбу в полиамиде
• При использовании в открытых зонах убедитесь, что ввод защищён от прямого UV-воздействия - полиамид со временем может выцветать
• Артикул 2048779 и тип 116 M20 SGR PA - это один и тот же продукт; используйте эти данные для заказа и сверки в каталогах OBO BETTERMANN
