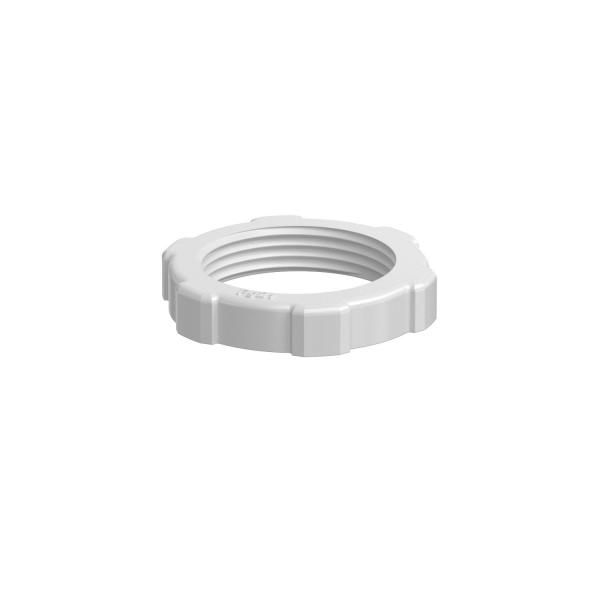

Контргайка PG-Резьба 116 VDE PG21 PA OBO 2048221 Bettermann

Контргайка OBO BETTERMANN 116 VDE PG21 PA предназначена для надежной фиксации соединений кабельных вводов с резьбой PG21 в электроустановках. Изготовлена из прочного полиамида, она обеспечивает удерживание гайки на месте даже при вибрациях и механических нагрузках, что особенно важно в промышленной среде.

Назначение и область применения

Контргайка OBO BETTERMANN 116 VDE PG21 PA используется совместно с кабельными вводами типа PG21 для предотвращения самопроизвольного ослабления соединения. Применяется там, где требуется жесткая фиксация кабеля - например, в распределительных щитах, машинах, автоматических линиях и других объектах с высокой степенью вибрации или частыми технологическими переподключениями.

Технические характеристики

• Номинальный размер резьбы: PG21 (соответствует DIN 40430)
• Тип изделия: контргайка
• Материал: полиамид (PA) - устойчив к химическим воздействиям и механическому износу
• Цвет: светло-серый
• Содержание галогенов: отсутствует - соответствует требованиям экологической безопасности
• Поверхность: необработанная - без дополнительного антикоррозийного покрытия
• Стандарт: DIN 46320 (для контргаек) и DIN 40430 (для резьбы PG)

Совместимость и монтаж

Контргайка OBO BETTERMANN 116 VDE PG21 PA совместима исключительно с кабельными вводами и гайками с резьбой PG21. Устанавливается после основной гайки кабельного ввода - между ней и корпусом оборудования. Для правильной установки:

• Закрутите основную гайку до плотного контакта с поверхностью
• Наденьте контргайку и затяните её против часовой стрелки относительно основной гайки
• Убедитесь, что обе гайки плотно зафиксированы друг против друга - это исключает люфт

Резьба имеет шаг, стандартизированный под PG21 - не используйте с другими типами резьб (M20, M25, NPT и т.п.). Посадочный диаметр рассчитан именно под PG21 - проверьте соответствие перед монтажом.

Безопасность и стандарты

Изделие соответствует немецким стандартам DIN 46320 и DIN 40430, которые обеспечивают безопасность и взаимозаменяемость компонентов в системах электромонтажа. Отсутствие галогенов делает материал безопасным при возможном возгорании - снижает выделение токсичных газов. Соответствует требованиям VDE для использования в электроустановках.

Преимущества

• Высокая механическая прочность полиамида - выдерживает длительные нагрузки и удары
• Устойчивость к химически активным средам - подходит для заводских условий
• Электроизоляционные свойства материала - не проводит ток, безопасен при работе под напряжением
• Легкий вес - удобен при массовом монтаже и транспортировке
• Отсутствие металлических элементов - исключает риск коррозии и электроконтактных проблем

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в воду - хотя материал водоустойчив, герметизация зависит от самого кабельного ввода
• Не рекомендуется применять при температурах выше +90 C - полиамид теряет форму и прочность
• Не заменяет основную гайку - работает только как дополнительный элемент фиксации
• Не подходит для резьб других типов - даже близких по размеру (например, PG16 или PG25)

Примеры использования

• Фиксация кабельных вводов в силовых шкафах промышленных станков
• Установка в распределительных пунктах на заводах с высокой вибрацией
• Подключение кабелей к оборудованию в пищевой и фармацевтической промышленности - благодаря отсутствию галогенов
• Монтаж в системах автоматизации, где требуется многократное обслуживание кабельных трасс

Практические советы

• Перед установкой проверьте внутреннюю резьбу контргайки - она должна свободно накручиваться на основную гайку без усилия
• Не переусердствуйте при затяжке - перетянутая контргайка может деформировать резьбу или повредить корпус устройства
• При использовании в агрессивных средах (масла, эмульсии) регулярно осматривайте изделие на предмет потери формы
• Артикул 2048221 - это официальный номер OBO BETTERMANN; заказывайте по нему для гарантии совместимости
• Если нужна цветовая маркировка - эта модель светло-серая, легко отличима от металлических аналогов
