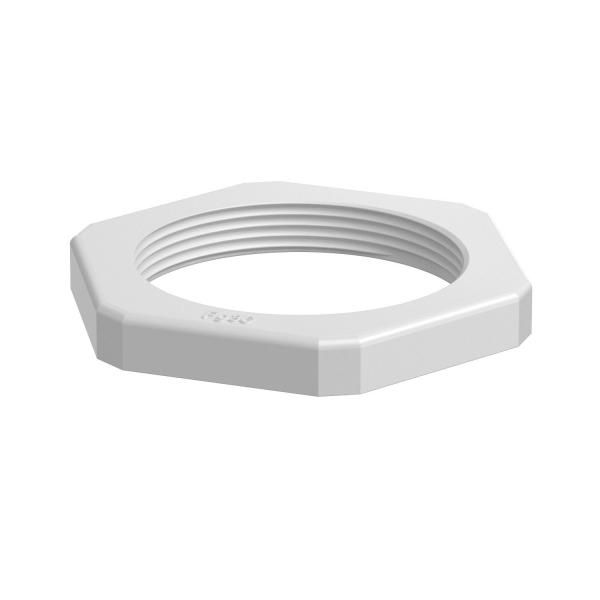

Контргайка PG-Резьба 116 VDE PG36 PA OBO 2048361 Bettermann

Контргайка PG36 с резьбой 116 VDE PA от OBO BETTERMANN - это надёжный элемент крепления для герметичных вводов, обеспечивающий фиксацию и предотвращение самопроизвольного ослабления соединений. Артикул 2048361 предназначен для использования в электроустановках с требованием соответствия нормам VDE.

Назначение и область применения

Контргайка PG36 с резьбой 116 VDE PA используется для фиксации входных устройств - например, муфт, вводов или переходников с резьбой PG36 - на корпусах оборудования. Она устанавливается с противоположной стороны от основной гайки и препятствует её раскручиванию под действием вибраций, температурных колебаний или механических нагрузок. Применяется в промышленных системах управления, автоматизации, силовой аппаратуре и устройствах связи, где важна долговечность и герметичность соединений.

Технические характеристики

• Номинальный размер резьбы: PG36 - соответствует стандарту DIN 40430, обеспечивает плотную посадку на кабельные вводы с внешним диаметром до 59 мм;
• Материал: полиамид (PA) - высокая прочность, устойчивость к химическим воздействиям и перепадам температур;
• Цвет: светло-серый - визуально отличаемый, совместим с другими компонентами серии OBO Bettermann;
• Галогены: отсутствуют - безопасен для окружающей среды, соответствует требованиям RoHS;
• Покрытие: необработанная поверхность - не имеет антикоррозийного слоя, но материал сам по себе устойчив к коррозии;
• Стандарт: изготовлена по DIN 46320 - гарантирует точность размеров и взаимозаменяемость с аналогичными изделиями.

Совместимость и монтаж

Контргайка PG36 с резьбой 116 VDE PA предназначена исключительно для использования с кабельными вводами и муфтами, имеющими внутреннюю резьбу PG36. Устанавливается после затяжки основной гайки - поворотом в сторону, противоположную направлению закручивания основной детали. Для правильной установки необходимо использовать ключ подходящего размера (обычно 55–60 мм). Посадочный диаметр корпуса должен точно соответствовать наружному диаметру резьбы ввода - допуск не более +-0,5 мм.

Безопасность и стандарты

• Соответствует DIN 46320 и DIN 40430 - европейские стандарты для кабельных вводов и комплектующих;
• Изготовлена в соответствии с требованиями VDE - сертифицирована для применения в электроустановках Германии и стран ЕЭЗ;
• Отсутствие галогенов снижает риск выделения токсичных веществ при нагреве или возгорании.

Преимущества

• Высокая механическая прочность полиамида позволяет выдерживать значительные крутящие моменты без деформации;
• Устойчивость к агрессивным средам - подходит для помещений с повышенной влажностью, маслом, эмульсиями;
• Легкий вес - удобен при массовой сборке и обслуживании;
• Не требует дополнительной защиты - материал не ржавеет и не окисляется;
• Совместим с широкой линейкой продуктов OBO Bettermann - легко интегрируется в существующие системы.

Ограничения применения

• Не применяется в условиях постоянного контакта с открытым пламенем или температурами выше +85 C - возможна потеря формы;
• Не рекомендовано использование в зонах с высоким уровнем UV-излучения - полиамид со временем теряет прочность под прямыми солнечными лучами;
• Не заменяет основную гайку - работает только в паре с ней; одиночная установка недопустима;
• Не предназначен для металлических труб большого диаметра - рассчитана исключительно на стандартные PG36-вводы.

Примеры использования

• Фиксация кабельного ввода PG36 на корпусе частотного преобразователя;
• Закрепление ввода в распределительном щите на производстве;
• Обеспечение герметичности соединения в насосной станции с высокой влажностью;
• Монтаж в системах автоматизации на пищевых предприятиях - благодаря отсутствию галогенов и легкости очистки.

Практические советы

• Перед установкой проверьте, чтобы резьба на вводе была чистой и без заусенцев - иначе контргайка будет плохо завинчиваться;
• Не используйте силовые инструменты без контроля момента - избыточное усилие может треснуть полиамид;
• При необходимости демонтажа - всегда ослабляйте сначала основную гайку, затем снимайте контргайку;
• Артикул 2048361 совпадает с маркировкой 116 vde pg36 pa - сверьте номер при заказе, особенно при замене старых компонентов;
• Храните в сухом месте - хотя материал не боится влаги, длительное намокание может влиять на точность резьбового соединения.
