Контроллер ARL-SPI-301-62-DIM-SUF (5-24V, 3200pix) (Arlight, IP20 Пластик, 5 лет) | 039632 Arlight

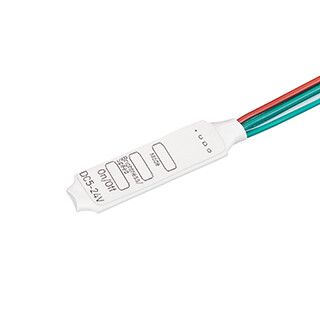

Контроллер ARL-SPI-301-62-DIM-SUF (5-24V, 3200pix) IP20 пластик от Arlight предназначен для управления одноцветными и RGB-светодиодными лентами с интерфейсом SPI, обеспечивая эффект «бегущего огня» с возможностью сохранения настроек после отключения питания.

Назначение и область применения

Контроллер ARL-SPI-301-62-DIM-SUF управляет светодиодными лентами с протоколом SPI, реализуя 22 предустановленных световых программы - 18 динамических (например, бегущие огни, мерцание, волновые эффекты) и 4 статических (постоянное свечение). Устройство подходит для установки в ограниченном пространстве благодаря компактным габаритам. Применяется в декоративной подсветке интерьеров, рекламных щитов, потолочных панелей, мебели и других объектах, где требуется точный контроль над световым эффектом без внешнего компьютера.

Технические характеристики

• Входное напряжение: 5–24 В постоянного тока - совместим с большинством стандартных блоков питания LED-систем
• Максимальная выходная мощность: 100 Вт - позволяет управлять лентами до 3200 пикселей
• Потребление тока контроллером: макс. 30 мА - минимальная нагрузка на источник питания
• Количество каналов: 1 - управление одной лентой одновременно
• Поддерживаемые микросхемы: WS2801, WS2811, SM16703, TM1812, UCS1903
• Габариты: 38×14×5 мм - миниатюрный размер для встраивания в профили и корпуса
• Степень защиты: IP20 - защищён от прикосновений и крупных частиц, но не от воды и пыли
• Тип корпуса: пластиковый - легкий, изолирующий, не требует радиатора
• Функция памяти: да - последний выбранный режим восстанавливается после включения питания

Совместимость и монтаж

ARL-SPI-301-62-DIM-SUF работает с любыми SPI-лентами, соответствующими перечисленным микросхемам. Для подключения используются три провода: питание (VCC), земля (GND) и сигнал (DI). Монтаж осуществляется через клеммы или пайку - устройство не имеет разъёмов. Учитывайте, что контроллер не выдает высокий ток - он лишь передает управляющие импульсы, поэтому лента должна питаться от отдельного блока питания подходящей мощности. Посадочные размеры позволяют фиксировать контроллер в нишах, коробах или внутри профиля с помощью двустороннего скотча или саморезов.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтной электроники. IP20 означает отсутствие защиты от влаги и пыли - применение допускается только в сухих помещениях, вне зоны попадания воды и пылевых осадков. Напряжение 5–24 В исключает риск поражения электрическим током при нормальном использовании.

Преимущества

• Не требует подключения к ПК - все программы работают автономно
• Работает с RGB-лентами в режиме белого цвета - расширяет возможности применения
• Настройка длины ленты (до 3200 пикселей) - точная адаптация под реальные условия
• Регулируемые скорость и яркость - гибкая настройка эффектов без замены оборудования
• Энергоэффективность - собственное потребление менее 0,5 Вт

Ограничения применения

• Не подходит для влажных помещений, улицы, кухонь без герметизации - IP20 не защищает от влаги
• Управляет только одним контуром ленты - нельзя параллельно запускать несколько лент без усиления сигнала
• Не поддерживает цветовой цикл RGB - только монохромный или белый режим
• Максимальная длина ленты - 3200 пикселей; при превышении возможны помехи и снижение яркости

Примеры использования

• Подсветка книжных полок с эффектом «бегущего огня»
• Световая рамка вокруг зеркала в ванной комнате (при условии сухого исполнения)
• Декоративная подсветка шкафа-купе с сохранением выбранного режима после открытия/закрытия
• Световое оформление выставочного стенда с RGB-лентой в белом режиме

Практические советы

• Выбирайте блок питания с запасом по мощности - 100 Вт - это максимум, лучше использовать 120–150 Вт
• При длине ленты более 2000 пикселей используйте дополнительную подачу питания в конце ленты - чтобы избежать проседания яркости
• Проверьте тип микросхемы на вашей ленте - не все SPI-ленты совместимы, даже если они «SPI»
• При монтаже в плотные конструкции убедитесь, что контроллер не перегревается - хотя теплообразование минимально, в закрытом пространстве важно воздушное пространство
• Чтобы изменить настройки - отключите питание, затем снова включите - контроллер автоматически загрузит сохранённый режим
