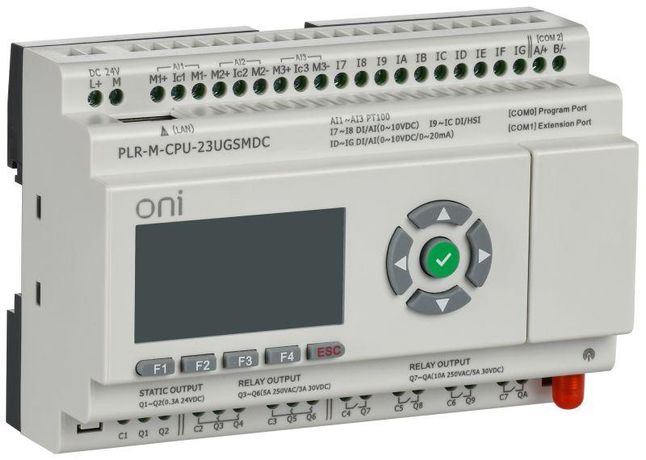

Контроллер программируемый логический (микро ПЛК) PLR-M. CPU с GSM DI10/PT3/DO08(R)/02(T) 24В DC ONI PLR-M-CPU-23UGSMDC IEK

Программируемый логический контроллер (микро ПЛК) PLR-M CPU с GSM DI10/PT3/DO08(R)/02(T) 24В DC ONI - компактное устройство для автоматизации малых и средних систем с возможностью удалённого доступа через GSM/LTE, Ethernet и RS485. Модель подходит для задач, где требуется сбор данных, управление исполнительными механизмами и передача информации на сервер без проводного подключения.

Назначение и область применения

PLR-M CPU с GSM DI10/PT3/DO08(R)/02(T) 24В DC ONI предназначен для управления технологическими процессами в условиях ограниченного пространства и отсутствия стационарной сети. Устройство применяется в системах автономного контроля: насосных станциях, тепловых пунктах, системах вентиляции, конвейерах, уличном освещении, а также в объектах с удалённым расположением - например, на АЗС, в котельных или на сельскохозяйственных участках.

Технические характеристики

• Питание: 24 В постоянного тока (DC)
• Цифровые входы: 10 шт. - 4 универсальных (0–20 мА / 0–10 В), 2 аналоговых 0–10 В, 4 дискретных (DI), 2 из них поддерживают частоту до 60 кГц (для счётчиков импульсов)
• Температурные входы: 3 канала Pt100 (для термосопротивлений)
• Выходы: 2 транзисторных (до 10 кГц, для быстрого переключения - PWM, ШИМ), 8 релейных (коммутирование нагрузки до 250 В AC / 30 В DC)
• Интерфейсы связи: 1 Ethernet (Modbus TCP, MQTT), 1 RS485 (Modbus RTU/ASCII), поддержка GSM/GPRS/UMTS/LTE
• Память: 8192 Кб (хранение программ и архива данных)
• SD-карта: поддержка для записи архивов процесса (например, значений температуры, давления, количества циклов)
• RTC: часы реального времени - сохраняют время даже при отключении питания
• Экран: встроенный ЖК-дисплей для локального просмотра состояния, параметров и диагностики
• Тип монтажа: настенный или на DIN-рейку

Совместимость и монтаж

PLR-M CPU с GSM DI10/PT3/DO08(R)/02(T) 24В DC ONI совместим со стандартными промышленными датчиками и исполнительными устройствами. Для подключения используйте кабели с экранированием - особенно для аналоговых входов и RS485. Разъёмы рассчитаны на зажимы сечением до 2,5 мм2. Электроника защищена от помех, но рекомендуется отделять силовые и слаботочные цепи. Монтаж допускается в щитах IP54 и выше. Установка на DIN-рейку требует фиксатора типа TS35. Подключение Ethernet - через RJ45, GSM - через внешнюю антенну (не входит в комплект).

Безопасность и стандарты

Устройство соответствует требованиям EN 61131-2 для промышленных контроллеров. Защита от перенапряжений и скачков тока реализована на уровне входов. Работает в диапазоне температур от -20C до +55C. Не предназначено для установки во взрывоопасных зонах. Сертификаты соответствия указаны в документации производителя ONI.

Преимущества

• Встроенная связь GSM/LTE позволяет работать без Wi-Fi или проводного интернета - идеально для удалённых объектов
• Расширенный набор входов: одновременная работа с аналоговыми сигналами, импульсами и температурой Pt100
• Поддержка нескольких протоколов: Modbus TCP/RTU, ASCII и MQTT - легко интегрируется в существующие SCADA-системы
• SD-карта обеспечивает автономную запись данных - можно собирать историю работы без облачного сервиса
• ЖК-экран даёт возможность проверить текущий статус, ошибки или значения без подключения к компьютеру
• Релейные выходы позволяют коммутировать мощные нагрузки - нагреватели, клапаны, светильники

Ограничения применения

• Не поддерживает расширение модулей I/O - все функции встроены, нельзя добавить ещё входы/выходы
• Нет встроенного батарейного резерва для часов - при длительном отключении питания RTC сбросится, если не установлен источник бесперебойного питания
• GSM-модуль требует SIM-карты с активным трафиком; в некоторых регионах может не работать из-за отключения 2G/3G
• Максимальная частота импульсных входов - 60 кГц, что недостаточно для высокочастотных энкодеров (>100 кГц)
• Нет встроенного UPS - при отключении питания контроллер немедленно выключается, если не используется внешний БП с резервом

Примеры использования

• Автоматизация системы водоснабжения: считывает уровень воды, включает насос по таймеру, отправляет SMS при аварии через GSM
• Контроль температуры в теплом складе: три датчика Pt100, регулировка обогрева, данные записываются на SD-карту ежедневно
• Управление уличным освещением: включает/выключает свет по расписанию, учитывает освещённость (через аналоговый вход), передаёт статистику на сервер по Ethernet
• Система учёта энергопотребления: подключён счётчик импульсов (60 кГц), данные передаются в облако через MQTT+LTE

Практические советы

• Для точного измерения температуры Pt100 используйте трёхпроводные датчики и экранированные кабели
• На входы с частотой до 60 кГц подключайте только импульсные устройства - энкодеры, счётчики, датчики Холла
• Чтобы избежать сбоев связи, выбирайте SIM-карту с тарифом, поддерживающим постоянное соединение (без таймаута)
• Перед первым запуском настройте RTC и временной пояс - иначе архивы будут иметь неверную метку времени
• Для прошивки и настройки используйте официальное ПО от ONI - совместимо с Windows и Linux
• Проверьте посадочный диаметр клеммников - они стандартизированы, но не подходят для кабелей >2,5 мм2
