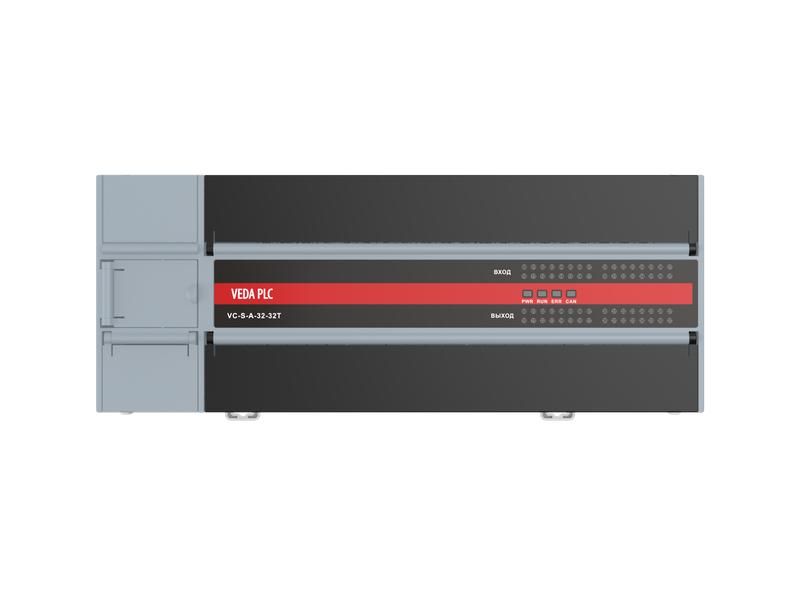

Контроллер программируемый логический VC-SM-D-16-16T 24В DC 16 вх. сигналов вых. транз. сигнала 2 порта связи 1 порт CANOpen Ethernet поддержка функции контроля движения RoHS VEDA CBV30019

Контроллер программируемый логический VC-SM-D-16-16T от бренда VEDA - компактное устройство для автоматизации технологических процессов с точным управлением движением. Подходит для задач, где требуется одновременная работа с дискретными сигналами, протоколами связи и координированием осей. Артикул cbv30019 обеспечивает надёжную работу в промышленной среде при напряжении 24 В постоянного тока.

Назначение и область применения

Контроллер программируемый логический VC-SM-D-16-16T предназначен для управления оборудованием, требующим точной последовательности действий и синхронизации нескольких механизмов. Он сочетает логические функции ПЛК с возможностью контроля движения - то есть может управлять серводвигателями, шаговиками и другими исполнительными элементами в реальном времени. Применяется на станках, конвейерах, упаковочных линиях, роботизированных модулях и других системах, где важна скорость реакции и точность позиционирования.

Технические характеристики

• Питание: 24 В постоянного тока (DC)
• Входы: 16 дискретных (цифровых), совместимые с 24 В DC
• Выходы: 16 транзисторных, высокочастотные, для коммутации нагрузок до 24 В DC
• Порты связи: два - один CANopen, один Ethernet
• Функционал: встроенная поддержка контроля движения (до двух осей)
• Стандарт: соответствует RoHS (без свинца и опасных веществ)

Совместимость и монтаж

Контроллер программируемый логический VC-SM-D-16-16T монтируется на DIN-рейку шириной 35 мм. Для подключения входов и выходов используются разъёмы с винтовыми зажимами - провода зачищаются на 8–10 мм. Кабели связи должны соответствовать требованиям шины CANopen (экранированные, сопротивление 120 Ом) и Ethernet 10/100 Мбит/с. Устройство не имеет встроенных интерфейсов USB или RS-485 - для расширения потребуется внешний модуль. Напряжение питания должно быть стабильным: колебания более +-10 % могут вызвать сброс программы.

Безопасность и стандарты

VC-SM-D-16-16T соответствует нормативу RoHS, что гарантирует экологическую безопасность при использовании и утилизации. Устройство не имеет защиты от перегрузки по питанию или короткому замыканию на выходах - необходимо использовать внешние предохранители или автоматы. Отсутствие встроенной изоляции между цепями управления и силовыми цепями требует соблюдения правил разделения потенциалов при проектировании системы.

Преимущества

• Интегрированная функция контроля движения позволяет отказаться от отдельного контроллера осей - снижает стоимость и сложность системы
• Два порта связи (CANopen + Ethernet) обеспечивают гибкую интеграцию в существующие сети - можно подключить HMI, серверы, другие ПЛК
• Транзисторные выходы поддерживают частоту переключения до 100 кГц - подходят для управления PWM-регуляторами, соленоидами, быстродействующими клапанами
• Малый форм-фактор и низкое энергопотребление позволяют размещать контроллер в ограниченных пространствах

Ограничения применения

• Не подходит для работы с переменным током - все выходы транзисторные, только для постоянного тока
• Нет аналоговых входов/выходов - для работы с датчиками давления, температуры или расхода нужны внешние модули
• Поддерживается максимум две оси движения - для трёх и более требуется более мощный контроллер
• Отсутствует встроенная защита от помех - в условиях сильных ЭМИ рекомендуется применять фильтры и экранирование кабелей

Примеры использования

• Управление ленточным конвейером с позиционированием детали по заданному расстоянию через энкодер
• Работа с роботом-манипулятором, который перемещает детали между станциями с точностью +-0,1 мм
• Автоматическая упаковка: синхронизация запечатывающего механизма с подачей продукта через CANopen-сеть
• Контроль скорости насоса и положения клапана в системе дозирования жидкостей

Практические советы

• Перед первым запуском проверьте полярность подключения 24 В DC - неверное подключение повредит внутреннюю схему
• Для Ethernet используйте кабель категории Cat5e или выше; избегайте прокладки рядом с силовыми кабелями
• На CANopen-шине обязательно установите терминаторы 120 Ом на крайних устройствах
• При работе с несколькими контроллерами VC-SM-D-16-16T убедитесь, что каждый имеет уникальный адрес в сети
• Артикул cbv30019 не поддерживает OTA-обновления - прошивку меняйте через программатор и ПК, используя официальное ПО VEDA
