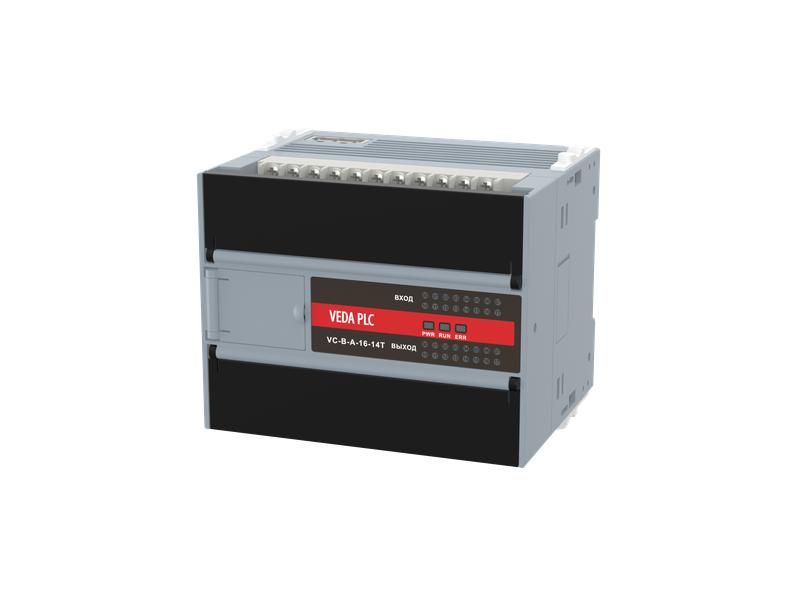

Контроллер программируемый логический VC-В-D-14-10T 24В DC 14 вх. сигналов 10 вых. транз. сигнала 2 порта связи RoHS VEDA CBV10030

Контроллер программируемый логический VEDA CBV10030 - компактное устройство для автоматизации технологических процессов на базе 24 В постоянного тока, с 14 дискретными входами и 10 транзисторными выходами, двумя интерфейсами связи и соответствием требованиям RoHS.

Назначение и область применения

Контроллер программируемый логический VEDA CBV10030 предназначен для управления оборудованием в системах автоматизации, где требуется надёжная работа при напряжении 24 В постоянного тока. Подходит для задач, требующих быстрого переключения сигналов: управление клапанами, реле, светодиодами, двигателями малой мощности, сенсорами и другими исполнительными механизмами. Часто применяется на участках с ограниченным местом - станках, конвейерах, упаковочных линиях, системах контроля доступа.

Технические характеристики

• Рабочее напряжение: 24 В постоянного тока (DC)
• Количество дискретных входов: 14 - поддерживают сигналы 0/24 В, совместимы с NPN/PNP сенсорами
• Количество выходов: 10 - транзисторные, высокоскоростные, предназначены для коммутации нагрузок до 500 мА каждый
• Тип выходов: NPN-открытый коллектор (sink), подходят для управления активной нагрузкой с положительным потенциалом
• Интерфейсы связи: два порта - один для RS-485, второй для протокола Modbus RTU или аналогичного
• Сертификация: соответствие нормативам RoHS (без свинца и других опасных веществ)

Совместимость и монтаж

Контроллер программируемый логический VEDA CBV10030 монтируется на DIN-рейку шириной 35 мм. Для подключения входов и выходов используются винтовые клеммы с шагом 5,08 мм. Кабели рекомендуется защищать экранированием при работе в условиях электромагнитных помех. Оба порта связи позволяют подключить контроллер к HMI, SCADA-системам или другим PLC через последовательный интерфейс. Убедитесь, что используемые сенсоры и исполнительные устройства имеют совместимую нагрузку - максимальный ток на выходе не более 500 мА.

Безопасность и стандарты

Устройство соответствует директиве RoHS, что гарантирует безопасность при обращении и утилизации. Напряжение питания 24 В DC снижает риск поражения электрическим током по сравнению с сетевыми решениями. Отсутствуют данные о классе защиты IP - не предполагается использование во влажных или запылённых средах без внешней защиты корпуса.

Преимущества

• Высокая скорость переключения транзисторных выходов - идеально для импульсного управления (например, ШИМ)
• Два порта связи обеспечивают гибкость в построении сети - можно подключить несколько устройств в цепочку
• Низкий энергопотребление благодаря оптимизированной схеме на 24 В DC
• Компактный форм-фактор позволяет установить контроллер даже в плотно укомплектованном шкафе

Ограничения применения

• Не поддерживает аналоговые входы - нельзя подключать датчики температуры, давления или уровней без внешних модулей
• Выходы - только транзисторные; не подходят для коммутации переменного тока или больших нагрузок (>500 мА)
• Отсутствует внутренняя защита от перегрузки - необходимо использовать внешние предохранители или термореле при подключении индуктивных нагрузок
• Не имеет встроенного экрана или кнопок - программирование и диагностика возможны только через ПК и ПО

Примеры использования

• Автоматизация линии розлива жидкостей - управление насосами и клапанами по сигналам с датчиков уровня
• Контроль работы станка с ЧПУ - синхронизация движения осей и включение смазки
• Система сигнализации - считывание состояния дверей, окон и отправка тревожных сообщений по Modbus
• Управление световой индикацией на сборочном участке - включение/выключение LED-индикаторов по статусу операций

Практические советы

• Перед первым запуском проверьте полярность подключения 24 В DC - неверное подключение повредит контроллер
• Для долговечности выходов избегайте подключения катушек реле без демпферных диодов - они вызывают скачки напряжения
• При использовании двух портов связи убедитесь, что адреса устройств в сети уникальны и не конфликтуют
• Посадочные размеры клеммника рассчитаны на провода сечением 0,2–2,5 мм2 - не используйте толстые жилы без подготовки
• Обновляйте прошивку через официальное ПО VEDA - новые версии могут улучшить стабильность связи и расширить функционал
