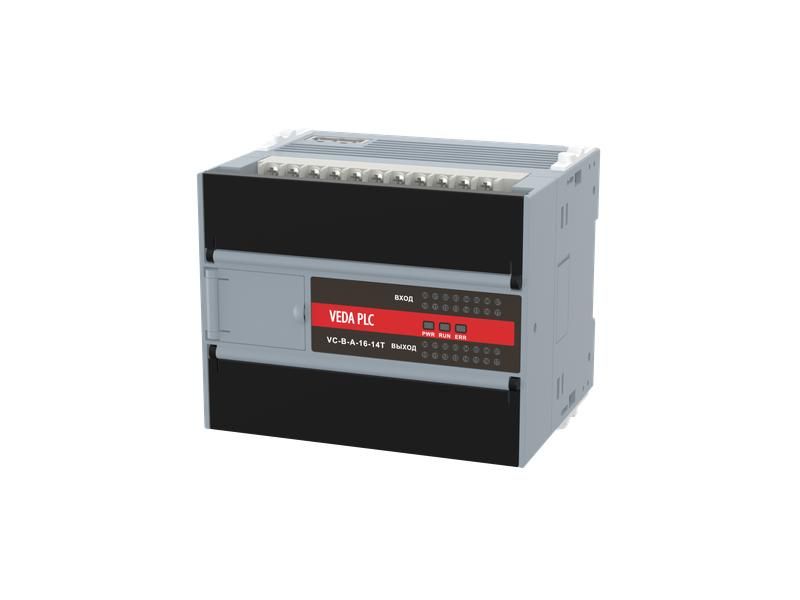

Контроллер программируемый логический VC-ВS-A-16-14R 220В AC 36 вх. сигналов 24 вых. реле 2 порта связи без возможности расширения RoHS VEDA CBV10043

Контроллер программируемый логический VC-BS-A-16-14R от VEDA - компактное устройство для автоматизации технологических процессов на базе 36 дискретных входов и 24 выходных реле, работающее от сети 220 В AC. Подходит для задач, где не требуется расширение модулей, но важна надёжная коммуникация через два порта связи.

Назначение и область применения

VC-BS-A-16-14R предназначен для управления оборудованием в системах автоматизации с использованием булевой логики. Устройство получает сигналы с датчиков, кнопок, переключателей и управляет исполнительными элементами - реле, контакторами, световой сигнализацией, насосами, клапанами. Применяется там, где нужна автономная логика без сложной HMI или сетевых решений.

• Подходит для малых и средних автоматизированных линий: упаковочные машины, конвейеры, системы контроля доступа, бытовые и промышленные устройства.
• Не требует внешнего компьютера для работы - запускается сразу после подключения питания и прошивки.

Технические характеристики

• Питание: 220 В AC - работает напрямую от стандартной сети без необходимости блока питания.
• Входы: 36 дискретных (цифровых) входов - принимают сигналы “есть/нет” от кнопок, датчиков уровня, концевиков.
• Выходы: 24 релейных выхода - каждое реле замыкает цепь под нагрузкой до 250 В AC / 10 А, что позволяет управлять мощными потребителями.
• Порты связи: 2 интерфейса - поддерживают протоколы Modbus RTU, RS-485; позволяют подключить HMI, SCADA, другие контроллеры или ПЛК.
• Расширение: отсутствует - нельзя подключить дополнительные модули ввода/вывода.
• Стандарт: соответствует RoHS - изготовлен без свинца и других опасных веществ.

Совместимость и монтаж

VC-BS-A-16-14R монтируется на DIN-рейку шириной 35 мм. Кабели подключаются к клеммникам с зажимами - провода зачищаются на 6–8 мм, затягиваются отверткой. Никаких специальных инструментов не требуется.

• Интерфейсы связи используются через винтовые клеммы - подключение RS-485 требует правильного соблюдения полярности A/B.
• На входах предусмотрена оптопара - гальваническая развязка между силовым и управляющим контуром снижает помехи.
• Максимальный ток каждого реле - 10 А. Для больших нагрузок используйте промежуточные контакторы.

Безопасность и стандарты

Устройство выполнено в соответствии с требованиями RoHS, что гарантирует экологическую безопасность при изготовлении и утилизации. Электроизоляция соответствует нормам для оборудования класса защиты II - двойная изоляция обеспечивает безопасную работу без заземления корпуса.

Преимущества

• Цельнолитой корпус - высокая механическая прочность и защита от внешней среды.
• 2 порта связи - можно организовать кольцо или последовательную шину для нескольких устройств.
• Нет необходимости в внешнем питании - экономия места и стоимости.
• Готовый набор входов/выходов - не надо выбирать и дополнять модули.

Ограничения применения

• Нет возможности расширения - невозможно увеличить количество входов или выходов.
• Нет аналоговых входов - нельзя считывать показания температурных датчиков, давления, уровней жидкости в виде 4…20 мА или 0…10 В.
• Нет встроенного экрана - программирование и диагностика возможны только через PC и софт VEDA.
• Не предназначается для взрывоопасных зон - не имеет сертификатов Ex.

Примеры использования

• Автоматизация линии розлива воды: контролирует уровень в ёмкостях, включает насосы, открывает клапана по времени.
• Система освещения в цеху: включает/выключает фонари по графику и наличию движения.
• Запуск вентиляционных установок при достижении заданной температуры (через выносные терморегуляторы с контактным выводом).

Практические советы

• Перед первым запуском обязательно проверьте тип входов - они рассчитаны на DC 24 В, но работают и от переменного тока 220 В при наличии подходящего делителя напряжения (например, от кнопочного поста).
• Для долгой службы реле не нагружайте каждый канал выше 80% от максимума (не более 8 А постоянной нагрузки).
• Если используется связь по RS-485 - завершите шину терминатором 120 Ом на крайних точках.
• Обязательно сохраняйте проект программы - VC-BS-A-16-14R не хранит её внутри при потере питания, если не установлен внутренний источник энергонезависимой памяти (в данной модели он отсутствует).
