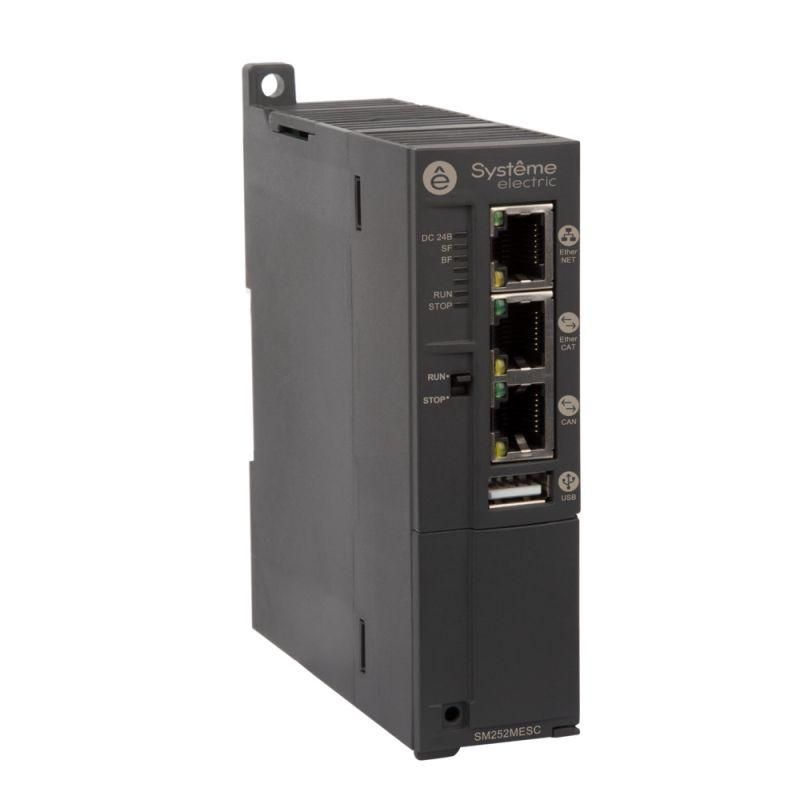

Контроллер SM252 1 порт EtherCAT, Modbus, CANopen | SM252MESC SE APC

Контроллер SM252 от Systeme Electric - компактный программируемый логический контроллер (ПЛК) с поддержкой нескольких промышленных протоколов связи, предназначенный для управления автономными участками автоматизации. Артикул sm252mesc обеспечивает гибкую интеграцию в системы на базе EtherCAT, Modbus и CANopen, что делает его универсальным решением для задач сбора данных и управления оборудованием.

Назначение и область применения

Контроллер SM252 используется для реализации систем автоматического управления в промышленности. Он подходит для управления станками, конвейерами, узлами упаковки, насосными установками и другими устройствами, требующими точного контроля и обмена данными между различными типами оборудования. Благодаря поддержке EtherCAT, Modbus и CANopen, SM252 легко встраивается в существующие сети, даже если они используют разные коммуникационные стандарты.

Технические характеристики

• Напряжение питания: 20,4–28,8 В постоянного тока (стандартная рабочая зона 24 В DC)
• Количество аналоговых входов: 4 канала
• Объём памяти: 32 000 Кбайт (достаточно для сложных алгоритмов управления и хранения журналов событий)
• Поддерживаемые протоколы: EtherCAT, Modbus RTU/TCP, CANopen, EtherNet/IP, OPC UA Server
• Количество интерфейсов: 1 порт EtherCAT / Ethernet, 1 порт Modbus (RS-485), 1 порт CANopen, ещё один порт RS-485 (не указан явно, но подразумевается из описания)
• Расширяемость: до 4096 дискретных и 1024 аналоговых I/O-сигналов через модульную архитектуру
• Тип монтажа: на стену (крепление на DIN-рейку не предусмотрено)
• Исполнение: компактное - подходит для ограниченных пространств
• Производительность: внутренняя шина 55 Мбит/с - обеспечивает быстрый обмен данными внутри устройства

Совместимость и монтаж

Контроллер SM252 имеет фиксированный набор портов, поэтому расширить количество интерфейсов можно только за счёт внешних модулей, подключённых через внутреннюю шину. Для монтажа требуется свободная поверхность на стене или панели с возможностью крепления болтами. Устройство не рассчитано на установку на DIN-рейку - это важно учесть при проектировании щита. Подключение сетевых кабелей выполняется через RJ45 (EtherCAT/Ethernet) и клеммы (Modbus, CANopen). Все соединения должны соответствовать требованиям промышленной электромагнитной совместимости.

Программирование

SM252 программируется в бесплатной среде CODESYS 3.5 SP18 - популярной платформе для промышленных контроллеров. Это позволяет использовать готовые библиотеки, отладочные инструменты и импортировать проекты из других систем. Программирование доступно как для опытных инженеров, так и для начинающих благодаря поддержке стандарта IEC 61131-3 (Ladder, FBD, ST и другие языки).

Безопасность и стандарты

Устройство соответствует требованиям промышленной автоматизации, однако конкретные сертификаты (CE, UL, IP-класс защиты) в предоставленных данных не указаны. Рекомендуется проверять документацию производителя перед использованием в условиях повышенной опасности (например, во взрывоопасных зонах или при наличии агрессивных сред).

Преимущества

• Поддержка четырёх основных промышленных протоколов в одном устройстве - снижает необходимость в дополнительных шлюзах
• Высокая скорость внутренней шины (55 Мбит/с) - минимизирует задержки при обработке сигналов
• Большой объём памяти - позволяет запускать сложные программы и сохранять исторические данные
• OPC UA Server встроен - обеспечивает прямой доступ к данным из SCADA-систем без дополнительного ПО
• Бесплатная среда CODESYS - экономит затраты на лицензии

Ограничения применения

• Не поддерживает монтаж на DIN-рейку - требует специального места крепления
• Отсутствие информации о степени защиты (IP) - не рекомендован для открытых площадок без корпуса
• Четыре аналоговых входа - недостаточно для крупных систем; требуется использование расширений
• Нет указания на работу при экстремальных температурах - следует соблюдать условия эксплуатации, указанные производителем

Примеры использования

• Автоматизация линии розлива: SM252 собирает показания датчиков уровня (аналоговые входы), управляет клапанами (дискретные выходы) и связывается с HMI через Modbus TCP
• Станок с ЧПУ: контроллер получает команды от PLC верхнего уровня через EtherCAT, одновременно обмениваясь данными с частотниками по CANopen
• Централизованный сбор данных с нескольких машин: SM252 выступает как шлюз между Modbus-устройствами и облачной системой через OPC UA

Практические советы

• Перед установкой проверьте, что питание стабильно в пределах 20,4–28,8 В - скачки напряжения могут вызвать сброс контроллера
• При подключении EtherCAT используйте экранированные кабели и правильную топологию (линейная или звездообразная); избегайте ответвлений
• Для Modbus и CANopen убедитесь, что скорости передачи и адреса не пересекаются с другими устройствами в сети
• Используйте CODESYS для создания резервных копий программы - потеря файла может потребовать длительной перенастройки
• Учитывайте, что SM252 - это не замена полнофункциональному ПЛК с десятками I/O; он оптимален как “умный” терминальный узел в составе более крупной системы
