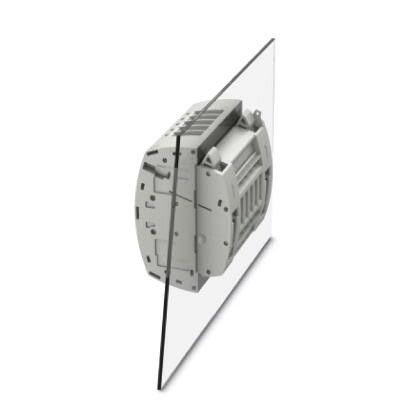

Контрольная колодка FAME 6/4+1 | 3074100 Phoenix Contact

Контрольная колодка FAME 6/4+1 от Phoenix Contact и СТЭЗ предназначена для надёжного соединения проводов в цепях управления и сигнализации с рабочим напряжением до 400 В. Её компактная конструкция и винтовые зажимы делают её удобной для установки на стену в распределительных щитах.

Назначение и область применения

Контрольная колодка FAME 6/4+1 используется для временного или постоянного подключения контрольных устройств, измерительных приборов, реле и других элементов слаботочных цепей. Подходит для монтажа в промышленных щитах, на станках, конвейерах и системах автоматизации, где требуется доступ к токоведущим частям без разрушения основной цепи.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 24 А
• Рабочее сечение провода: от 0,2 мм2 до 10 мм2
• Расчётное сечение: 6 мм2 - оптимальный размер для максимальной надёжности контакта
• Тип подключения: винтовые зажимы - обеспечивают прочное механическое соединение
• Число ярусов: один - позволяет подключить одновременно несколько проводов в одной плоскости
• Цвет корпуса: серый - совместим с промышленными стандартами визуального различения
• Тип монтажа: настенный - фиксируется на DIN-рейке или поверхности с помощью крепёжных отверстий

Совместимость и монтаж

Колодка FAME 6/4+1 устанавливается на стену с помощью встроенных крепёжных отверстий. Для монтажа на DIN-рейку потребуется дополнительный крепёж - сама колодка не имеет защёлок для рейки. Убедитесь, что используемые провода соответствуют указанному диапазону сечений: слишком толстые (более 10 мм2) не войдут в зажим, слишком тонкие (менее 0,2 мм2) требуют предварительной обжимки контактных наконечников. Винты затягиваются отвёрткой с плоским жалом - момент затяжки не регулируется, достаточно плотного контакта без перегрузки.

Безопасность и стандарты

Колодка FAME 6/4+1 соответствует требованиям безопасности для электрооборудования низкого напряжения. Применяемые материалы устойчивы к возгоранию и соответствуют нормам UL и IEC. Однако колодка не имеет защиты от брызг или пыли - не применяйте в условиях повышенной запылённости или влажности без дополнительной герметизации.

Преимущества

• Универсальность сечений - поддерживает широкий спектр проводов, от тонких сигналов до силовых линий
• Простой и проверенный механизм винтовых зажимов - минимум отказов при правильном монтаже
• Стандартный серый цвет - легко интегрируется в любую панель без визуальных диссонансов
• Однорядная конструкция - экономит место в щите, особенно при множестве аналогичных элементов

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пыли или агрессивных сред - отсутствует защита IP
• Не рассчитана на частое подключение/отключение - винтовые зажимы не предназначены для быстрого обслуживания
• Не подходит для монтажа на DIN-рейку без адаптеров - отсутствует стандартный крепёж для рейки
• Максимальное сечение 10 мм2 исключает применение в мощных силовых цепях выше 24 А

Примеры использования

• Подключение тестового оборудования к цепи управления насоса на конвейере
• Временное подключение датчиков при наладке системы автоматизации
• Разветвление сигнала от терморезистора к нескольким контроллерам
• Фиксация проводов в распределительной коробке для последующего обслуживания

Практические советы

• Перед монтажом удалите изоляцию с провода на длину, равную глубине зажима - обычно 8–10 мм
• Используйте отвёртку с точно подходящим жалом - некорректный инструмент повредит головку винта
• Проверьте надёжность контакта после монтажа: легкий дерганый провод не должен выйти из зажима
• Для многожильных проводов рекомендуется использовать наконечники - они предотвращают деформацию жил
• При использовании нескольких колодок FAME 6/4+1 располагайте их с зазором - обеспечьте доступ к винтам для обслуживания
