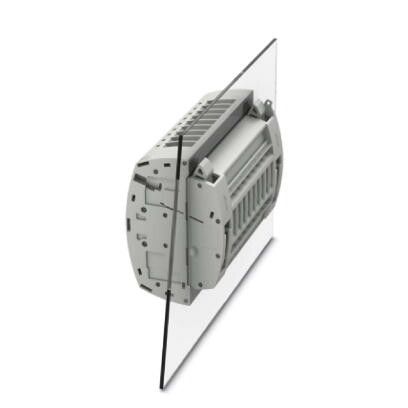

Контрольная колодка FAME 6/8+1 | 3074104 Phoenix Contact

Контрольная колодка FAME 6/8+1 от Phoenix Contact и СТЭЗ предназначена для надёжного соединения проводов в цепях управления и сигнализации с рабочим напряжением до 400 В. Её компактная конструкция и винтовые зажимы делают её удобной для установки на стену в распределительных щитах.

Назначение и область применения

Контрольная колодка FAME 6/8+1 используется для временного или постоянного подключения контрольных приборов, тестового оборудования, реле и других устройств в слаботочных цепях. Подходит для монтажа в шкафах автоматизации, на станках, конвейерах и системах управления. Применяется там, где требуется быстрый доступ к точкам подключения без разрушения основной схемы.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 24 А
• Рабочее сечение провода: от 0,2 мм2 до 10 мм2
• Расчётное сечение: 6 мм2 - оптимальное для большинства применений
• Тип подключения: винтовые зажимы - обеспечивают прочное и долговечное соединение
• Число ярусов: один - позволяет устанавливать одиночную колодку или использовать в ряду
• Цвет корпуса: серый - совместим с промышленными стандартами окраски шкафов
• Тип монтажа: настенный - фиксируется на DIN-рейке или плоской поверхности

Совместимость и монтаж

Колодка FAME 6/8+1 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть её на рейке или закрепить винтами на панели. Клеммы рассчитаны на многожильные и одножильные провода - предварительно зачищенные на 8–10 мм. Убедитесь, что момент затяжки винта соответствует рекомендациям производителя: перетягивание повредит контакт, недотягивание вызовет нагрев и искрение.

Безопасность и стандарты

Колодка выполнена из самозатухающего поликарбоната, устойчивого к механическим нагрузкам и температурным перепадам. Соответствует требованиям IEC 60947-7-1 для коммутационных устройств в цепях управления. Напряжение 400 В и ток 24 А позволяют безопасно работать в сетях переменного тока до AC 400 В.

Преимущества

• Универсальное сечение проводов - поддерживает от тонких сигналов до мощных силовых линий
• Надёжные винтовые зажимы - минимизируют риск ослабления контакта при вибрации
• Одноярусная конструкция - легко интегрируется в плотные шкафы и позволяет собирать модульные блоки
• Серый цвет корпуса - не выделяется среди других элементов в шкафу, снижает визуальную перегрузку

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности без защиты - отсутствует IP-защита
• Не подходит для частых подключений/отключений - винтовые зажимы требуют инструмента
• Максимальное сечение 10 мм2 исключает использование крупных силовых кабелей выше этого значения
• Не имеет встроенной защиты от перегрузок или коротких замыканий - требует внешней защиты

Примеры использования

• Подключение диагностического осциллографа к контроллеру PLC во время наладки
• Временное подключение кнопок аварийной остановки в испытательном режиме
• Разветвление сигнала с датчика на несколько входов в системе сбора данных
• Измерение тока через разрыв цепи с помощью токоизмерительных клещей

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком толстый провод не войдёт в зажим, слишком тонкий может плохо фиксироваться
• Используйте отвёртку с регулируемым моментом - это продлит срок службы клемм
• При групповой установке нескольких колодок FAME 6/8+1 оставляйте минимальный зазор 5 мм между ними для лучшего теплоотвода
• Обозначьте каждую клемму этикеткой - особенно важно при работе с множеством каналов
• Артикул 3074104 - это официальный номер для заказа запасных частей; сохраните его в документации объекта
