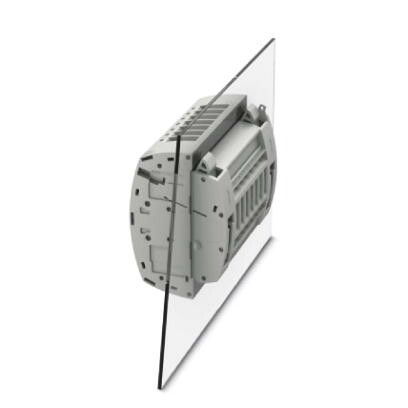

Колодка контрольная FAME 6/6+1 400В, 0.2-10кв.мм СТЭЗ 3074102

Контрольная колодка FAME 6/6+1 от Phoenix Contact и СТЭЗ предназначена для надёжного соединения проводов в цепях управления и сигнализации с рабочим напряжением до 400 В. Устройство обеспечивает простой и безопасный доступ к контактам для диагностики и тестирования без разборки всей системы.

Назначение и область применения

Контрольная колодка FAME 6/6+1 используется для временного или постоянного подключения измерительных приборов, контрольных устройств и диагностического оборудования в слаботочных и силовых цепях. Подходит для установки на щитах управления, автоматизированных линиях, системах безопасности и промышленной автоматизации. Особенно удобна при необходимости частого доступа к точкам подключения - например, при наладке, обслуживании или замерах.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 24 А
• Тип подключения: Винтовые зажимы
• Число ярусов: 1
• Рассчитанное сечение провода: 6 мм2
• Допустимый диапазон сечений: от 0,2 мм2 до 10 мм2
• Метод монтажа: На стену (крепление через отверстия в корпусе)
• Цвет корпуса: Серый

Совместимость и монтаж

Колодка FAME 6/6+1 совместима с одножильными и многожильными проводами, зачищенными на длину 8–10 мм. Для монтажа требуется предварительно просверлить отверстия в панели или шкафу с шагом, соответствующим габаритам устройства. Крепление осуществляется болтами M3 (не входят в комплект). Винтовые зажимы обеспечивают плотный контакт даже при малых сечениях - до 0,2 мм2, что позволяет использовать её для сигналов от датчиков и реле. Обязательно соблюдайте рекомендованную затяжку винтов - перетягивание повредит контакты, недотягивание вызывает нагрев и окисление.

Безопасность и стандарты

Контрольная колодка FAME 6/6+1 соответствует требованиям международных норм для электрооборудования низкого напряжения. Конструкция выполнена из самозатухающего поликарбоната, устойчивого к механическим нагрузкам и температурным перепадам. Применяется в соответствии с IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1.

Преимущества

• Удобный доступ к каждому контакту - можно подключить мультиметр или осциллограф без отключения основной цепи
• Широкий диапазон сечений проводов (0,2–10 мм2) - поддерживает как слаботочные сигналы, так и силовые линии
• Стандартный винтовой зажим - проверенная технология, не требует специнструментов
• Герметичная конструкция минимизирует риск попадания пыли и влаги внутрь
• Серый цвет корпуса снижает бликование и хорошо сочетается с большинством промышленных шкафов

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду или высокой запылённости - отсутствует сертификат IP-защиты
• Не рассчитана на частые отключения под нагрузкой - не является коммутирующим элементом
• Из-за одного яруса не подходит для многоуровневых схем с большим числом выводов
• Не применяется в цепях переменного тока выше 400 В или постоянного тока свыше 24 А

Примеры использования

• Подключение мультиметра для замера напряжения на выходе PLC в панели управления станком
• Диагностика состояния датчиков на конвейере - быстрый доступ к сигналам без демонтажа кабеля
• Временное подключение реле контроля температуры во время наладки системы вентиляции
• Обслуживание систем аварийной сигнализации - возможность проверки целостности цепи без отключения питания

Практические советы

• Перед монтажом убедитесь, что посадочный диаметр отверстий в панели соответствует габаритам колодки - используйте шаблон производителя
• Для проводов сечением менее 1 мм2 лучше применять наконечники - это исключит обрыв жил при затяжке
• При использовании в вибрационных средах регулярно проверяйте затяжку винтов - особенно после первых 50 часов работы
• Не смешивайте провода разных классов напряжения (например, 24 В и 230 В) в одной колодке - сохраняйте разделение по потенциалам
• FAME 6/6+1 - оптимальный выбор, когда нужна простота, а не функциональность. Если требуется больше контактов или защита IP65 - рассмотрите другие модели серии FAME
