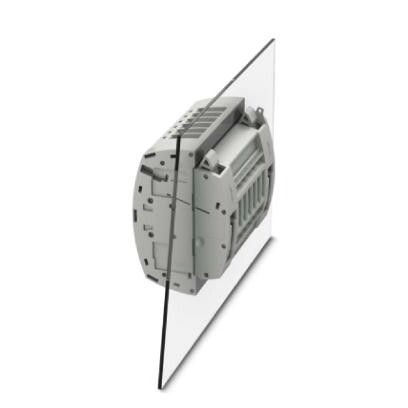

Колодка контрольная FAME 6/5+1, 400 В, 0.2-10 кв.мм СТЭЗ 3074106

Контрольная колодка FAME 6/5+1 от Phoenix Contact и СТЭЗ предназначена для надёжного соединения проводов в цепях управления и сигнализации с рабочим напряжением до 400 В. Её компактная конструкция и винтовые зажимы делают её удобной для настенной установки в распределительных щитах.

Назначение и область применения

Контрольная колодка FAME 6/5+1 используется для временного или постоянного подключения контрольных приборов, измерительных устройств, реле и других элементов слаботочных цепей. Подходит для монтажа в шкафах автоматизации, на станках, конвейерах и системах управления. Колодка позволяет безопасно выполнять замеры, диагностику и обслуживание без размыкания основной цепи.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 24 А
• Рабочее сечение провода: от 0,2 мм2 до 10 мм2
• Расчётное сечение: 6 мм2 - оптимальный размер для максимальной надёжности контакта
• Тип подключения: винтовые зажимы - обеспечивают прочное и долговечное соединение
• Число ярусов: 1
• Цвет корпуса: серый
• Тип монтажа: настенный - фиксируется на DIN-рейке или плоской поверхности

Совместимость и монтаж

Контрольная колодка FAME 6/5+1 совместима с большинством стандартных DIN-реек (35 мм). Для монтажа достаточно защёлкнуть корпус на рейке или закрепить болтами на стенке шкафа. Винтовые зажимы рассчитаны на одножильные и многожильные провода - предварительно зачищенные на 8–10 мм. Убедитесь, что момент затяжки не превышает допустимый - перетяжка повредит контактную пластину.

Безопасность и стандарты

Колодка соответствует требованиям безопасности для электрооборудования низкого напряжения. Конструкция выполнена из самозатухающего пластика, устойчивого к механическим нагрузкам и температурным перепадам. Применяется в соответствии с ГОСТ Р МЭК 60947-7-1.

Преимущества

• Универсальность: работает с широким диапазоном сечений проводов - от тонких сигналов до силовых жил
• Надёжность: винтовой зажим обеспечивает стабильный контакт даже при вибрациях
• Легкий доступ: открытая конструкция позволяет легко проверять и менять подключение без демонтажа
• Стандартный форм-фактор: совпадает с габаритами аналогичных изделий от Phoenix Contact и СТЭЗ - можно заменить без переделки шкафа

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности или прямого попадания воды - отсутствует защита IP
• Максимальный ток 24 А ограничен - не использовать для силовых цепей выше этого значения
• Не рекомендуется для частых подключений/отключений - винты не рассчитаны на быстрый сервис
• Подходит только для одноярусной сборки - нельзя наращивать модули в высоту

Примеры использования

• Подключение тестового осциллографа к цепи управления PLC
• Временное подключение реле контроля температуры в промышленном шкафе
• Обслуживание системы аварийной сигнализации - возможность отключить цепь без отключения питания всего оборудования
• Измерение тока в контролируемой линии с помощью токоизмерительных клещей через разрыв в колодке

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - слишком толстый провод не войдёт, слишком тонкий может плохо зажаться
• Используйте провода с медными жилами - алюминиевые требуют специальных зажимов и смазки
• После монтажа проверьте надёжность зажима - потяните каждый провод легким усилием
• При использовании в шкафах с высокой плотностью компоновки учтите габариты FAME 6/5+1 - она занимает место, равное одному стандартному модулю
• Артикул 3074106 - это точный идентификатор для заказа запасных частей или замены; сохраняйте его в документации объекта
