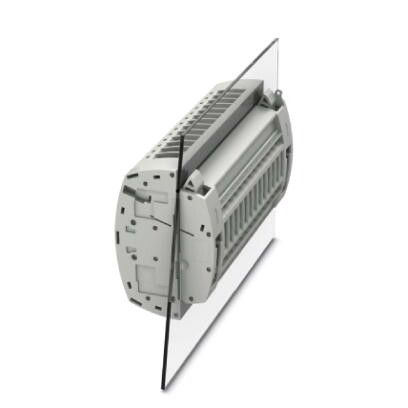

Колодка контрольная FAME 6/12+1, 400В, 0.2-10кв.мм СТЭЗ 3074105

Контрольная колодка FAME 6/12+1 от Phoenix Contact и СТЭЗ предназначена для надёжного соединения проводов в цепях управления и сигнализации с рабочим напряжением до 400 В. Её компактная конструкция и винтовые зажимы делают её удобной для установки на стену в распределительных щитах.

Назначение и область применения

Контрольная колодка FAME 6/12+1 используется для временного или постоянного подключения контрольных приборов, тестового оборудования, реле и других устройств в слаботочных цепях. Подходит для монтажа в шкафах автоматизации, на станках, конвейерах и системах управления. Применяется там, где требуется быстрый доступ к точкам подключения без разрушения основной схемы.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 24 А
• Рабочее сечение провода: от 0,2 мм2 до 10 мм2
• Расчётное сечение: 6 мм2 - оптимальное для большинства применений
• Тип подключения: винтовые зажимы - обеспечивают прочное и долговечное соединение
• Число ярусов: один
• Цвет корпуса: серый
• Тип монтажа: настенный - фиксируется на DIN-рейке или плоской поверхности

Совместимость и монтаж

Колодка FAME 6/12+1 совместима с проводами из меди и медных сплавов с изоляцией. Для монтажа используйте стандартные крестовые отвертки. Убедитесь, что зачищенные концы проводов не длиннее 8–10 мм - так они лучше удерживаются в зажиме. Колодка не требует специальных креплений: достаточно двух винтов для фиксации на стене или DIN-рейке. Обратите внимание: максимальное сечение 10 мм2 - более толстые провода не войдут.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования низкого напряжения. Конструкция выполнена из самозатухающего пластика, устойчивого к перегреву. Однако не предназначен для работы во взрывоопасных средах или при температуре выше +60 C - указанные пределы не указаны явно, поэтому соблюдайте рекомендации производителя по условиям эксплуатации.

Преимущества

• Универсальное сечение проводов - поддерживает от тонких сигналов до мощных силовых линий
• Простой и проверенный механизм винтовых зажимов - не требует инструментов кроме отвёртки
• Минимальная высота - экономит место в шкафу
• Стандартный серый цвет - легко сочетается с другими элементами панели

Ограничения применения

• Не подходит для частых подключений/отключений - винты могут выйти из строя после многократного демонтажа
• Не имеет защиты от случайного контакта - не следует использовать в открытых зонах без кожуха
• Не рассчитана на переменный ток свыше 24 А - превышение нагрузки вызывает нагрев и повреждение
• Отсутствуют индикационные элементы - нельзя визуально определить наличие напряжения

Примеры использования

• Подключение мультиметра для диагностики цепи управления станком
• Временное подключение датчиков при настройке системы автоматизации
• Разветвление сигнальных линий между контроллером и исполнительными устройствами
• Фиксация запасных проводов в распределительном щите для будущего обслуживания

Практические советы

• Перед монтажом всегда отключайте питание - даже при малом токе есть риск поражения
• Проверяйте плотность затяжки винтов: недостаточно - плохой контакт; слишком сильно - повредится жила
• Для проводов меньше 0,5 мм2 используйте наконечники - так снижается вероятность обрыва
• Обозначьте каждую клемму этикеткой - особенно важно при работе с несколькими каналами
• FAME 6/12+1 - хорошая замена дорогостоящим модульным разъёмам, когда нужна простота и цена
