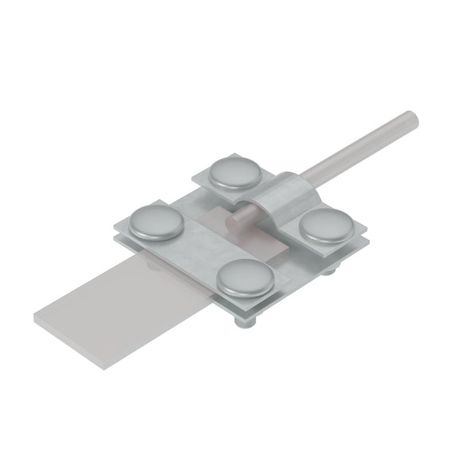

Контрольный соединитель полоса до 40 мм пруток Ø 5-10 INOX304 | KS-B40-D5-10 КМ-профиль KS-B30-D5-8 MA0085

Контрольный соединитель КМ-профиль - надёжный разборный элемент системы AURAFORT®, предназначенный для создания электрического контакта между полосовым и круглым проводником, а также для последующего измерения сопротивления заземляющего контура. Выполнен из нержавеющей стали AISI304, что делает его пригодным для использования в агрессивных и влажных средах.

Назначение и область применения

Контрольный соединитель КМ-профиль используется для:

• соединения плоского медного или стального проводника шириной до 40 мм с круглым прутком диаметром 5–10 мм;
• формирования разъёмного участка заземляющего контура, доступного для проверки сопротивления;
• монтажа термокомпенсационных соединений в системах молниезащиты и заземления.

Применяется там, где важны долговечность и устойчивость к коррозии: пищевые и фармацевтические производства, химические заводы, порты, прибрежные объекты, а также в помещениях с повышенной влажностью и частой мойкой.

Технические характеристики

• Тип изделия: разборный контрольный соединитель
• Материал корпуса: нержавеющая сталь AISI304 (коррозионностойкая, не требует дополнительного покрытия)
• Ширина полосового проводника: 0–40 мм
• Диаметр круглого проводника: 5–10 мм
• Крепление: два зажимных винта M8 с прижимными пластинами
• Поверхность: необработанная, матовая светло-серая
• Рабочая температура: соответствует требованиям ГОСТ 15150-69 (эксплуатация в условиях от -60C до +60C)

Совместимость и монтаж

Контрольный соединитель КМ-профиль совместим с любыми проводниками, соответствующими указанным габаритам. Для установки:

1. Уложите полосовой проводник на основание соединителя.
2. Поместите круглый пруток в центральное отверстие.
3. Закрепите оба проводника двумя винтами M8, равномерно затянув их до плотного контакта - не перетягивать!
4. Проверьте контакт: при правильном монтаже между проводниками обеспечивается низкое переходное сопротивление.

Соединитель можно демонтировать без повреждения - удобно для периодического контроля сопротивления заземления.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу исполнения УХЛ4, что гарантирует работу в условиях повышенной влажности, агрессивных паров и перепадов температур. Материал AISI304 не выделяет токсичных веществ, допущен для использования в пищевой и медицинской промышленности.

Преимущества

• Высокая коррозионная стойкость благодаря материалу AISI304 - срок службы более 25 лет даже в морском воздухе.
• Разборная конструкция позволяет выполнять регулярные замеры сопротивления без вскрытия всей системы.
• Стандартные размеры винтов M8 обеспечивают совместимость с типовым инструментом монтажника.
• Отсутствие покрытия исключает риск его повреждения при монтаже или эксплуатации.

Ограничения применения

• Не предназначен для работы с проводниками шириной свыше 40 мм или диаметром менее 5 мм / более 10 мм - возможен плохой контакт и нагрев.
• Не рассчитан на механические нагрузки, отличные от осевых (например, боковые усилия или вибрации без крепления к опоре).
• Не следует использовать в средах с постоянным воздействием концентрированных кислот (например, HCl, H₂SO₄) - хотя AISI304 устойчив, длительный контакт с сильными кислотами снижает долговечность.

Примеры использования

• Подключение вертикального стержневого заземлителя (диаметр 8 мм) к горизонтальной полосе 30×4 мм на крыше пищевого цеха.
• Контрольный узел в системе молниезащиты химзавода, где требуется ежегодная проверка сопротивления заземления.
• Соединение медной полосы с омеднённым стальным прутком в прибрежной подстанции.

Практические советы

• Перед монтажом очистите поверхности проводников от оксидов и грязи - особенно важно для алюминиевых или старых медных проводников.
• При использовании в местах с вибрацией дополнительно закрепите соединитель к конструкции (например, через кронштейн), чтобы предотвратить ослабление контакта.
• Для точного измерения сопротивления используйте специализированный прибор (например, заземляющий тестер типа FLUKE 1625); контакт должен быть сухим и чистым.
• Артикулы KS-B30-D5-8 INOX304 и KS-B40-D5-10 INOX304 различаются только максимальной шириной полосы - выбирайте по фактическому размеру проводника, а не по запасу.
